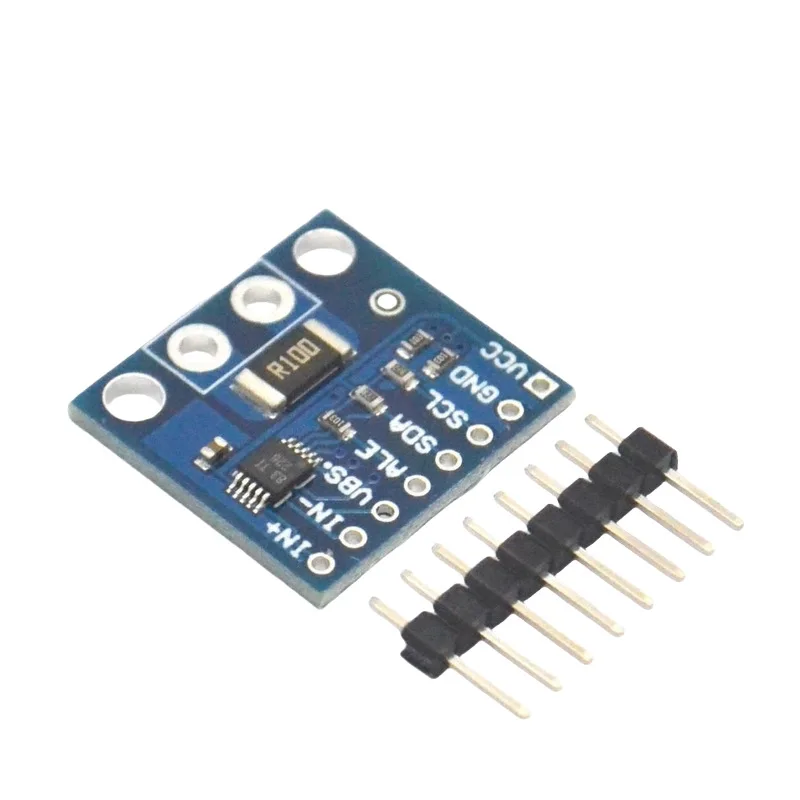

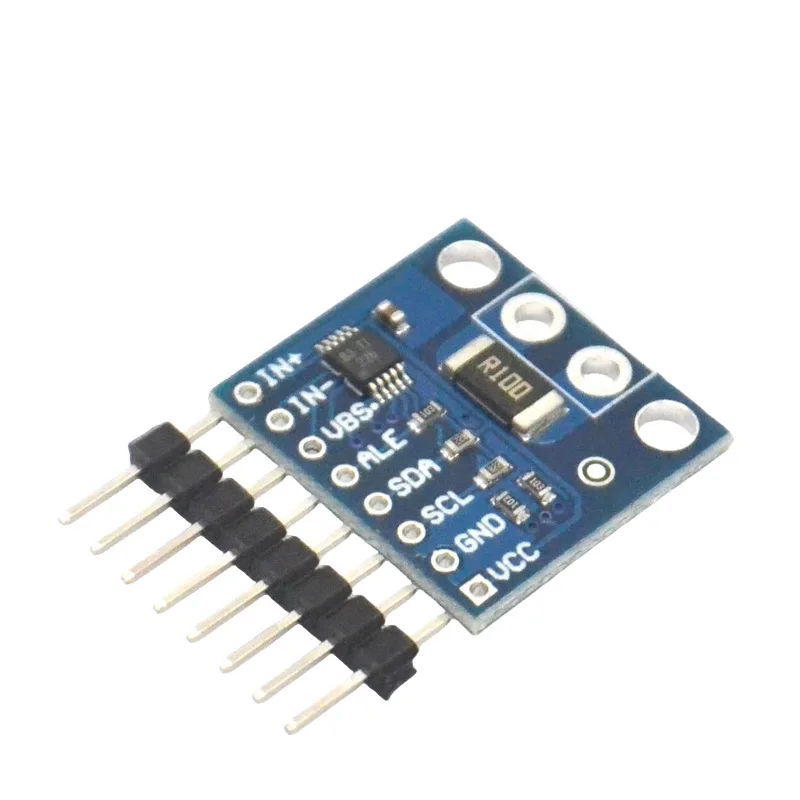

INA226 INA231 I2C IIC Bidirektionaler Strom-Spannungs-Leistungsüberwachungssensor-Modul Kompatibel mit Arduino

Beschreibung Der INA226 ist ein Strom-Shunt- und Leistungsmonitor mit I2C-Schnittstelle.™- oder eine SMBUS-kompatible Schnittstelle.Das Gerät überwacht sowohl den Shunt-Spannungsabfall als auch die Busversorgungsspannung.Programmierbare Kalibrierungswerte, Umrechnungszeiten und Mittelungswerte, kombiniert mit einem internen Multiplikator, ermöglichen die direkte Anzeige von Strom in Ampere und Leistung in Watt. Der INA226 erfasst den Strom auf Gleichtakt-Busspannungen, die unabhängig von der Versorgungsspannung von 0 V bis 36 V variieren können.Das Gerät arbeitet mit einer Einzelversorgung von 2,7 V bis 5,5 V und zieht typischerweise 330 μA Versorgungsstrom.Das Gerät ist für einen Betriebstemperaturbereich zwischen –40 °C spezifiziert.°C und 125°C und verfügt über bis zu 16 programmierbare Adressen auf der I2C-kompatiblen Schnittstelle. Funktionen Erkennt Busspannungen von 0 V bis 36 V • Hochseitige oder Niedrigseitige Sensorik • Meldet Strom, Spannung und Leistung Hohe Genauigkeit:   – 0,1 % Verstärkungsfehler (max.)   – 10 μV Offset (max.) Konfigurierbare Mittelungsoptionen • 16 programmierbare Adressen • Betrieb mit einer Spannungsversorgung von 2,7 V bis 5,5 V • 10-Pin, DGS (VSSOP)-Gehäuse Anwendungen • Server Telekommunikationsausrüstung • Informatik • Energiemanagement • Batterieladegeräte Stromversorgungen Testausrüstung Pin-Beschreibung VBUS: Bus-Spannungseingang SDA/SCL: IIC-Bus-Daten- und Taktsignalleitungen WARNUNG: Multifunktions-Alarmausgang A0/A1: IIC-Adressleitung IN+/IN-: nicht-invertierender Analogeingang, invertierender Analogeingang
