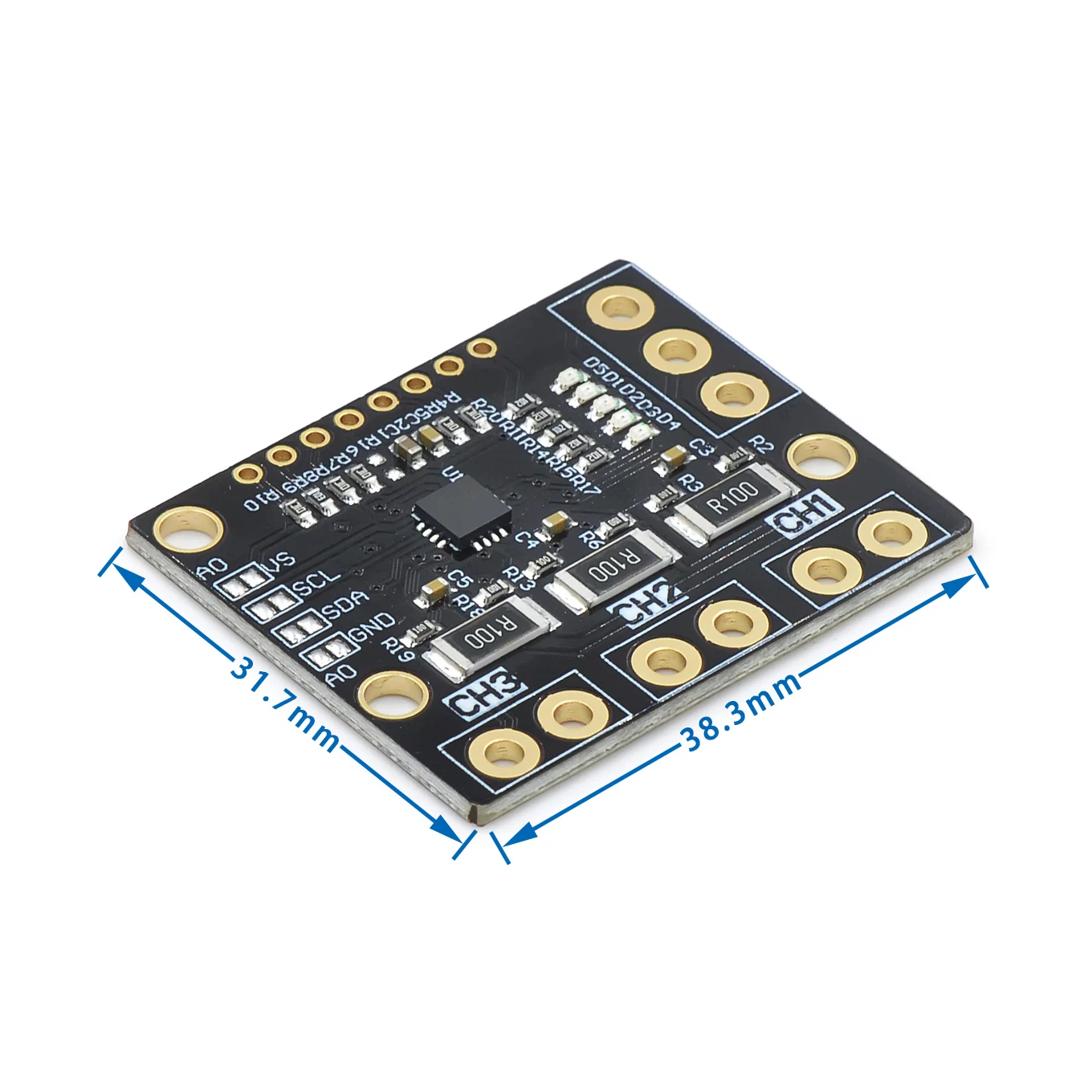

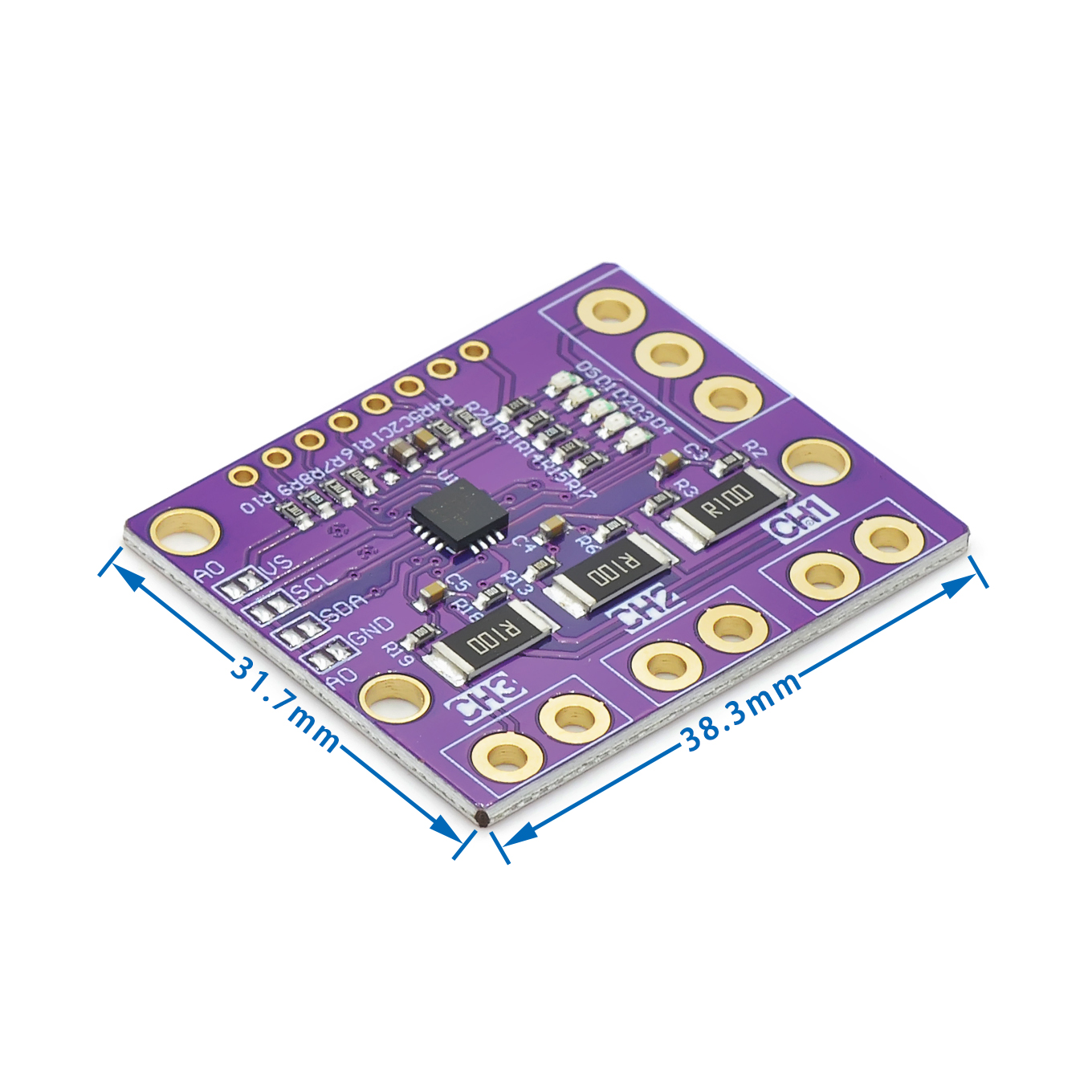

I2C SMBUS INA3221 Dreikanal-Shunt-Stromversorgungs- und Spannungsüberwachungssensor-Platinenmodul als Ersatz für INA219 mit Pins

Der INA3221 ist ein dreikanaliger High-Side Strom- und Bus-Spannungsmonitor mit einer I2C- und SMBUS-kompatiblen Schnittstelle. Der INA3221 überwacht sowohl Shunt-Spannungsabfälle als auch Bus-Versorgungsspannungen und verfügt zusätzlich über programmierbare Konvertierungszeiten und Mittelungsmodi für diese Signale. Der INA3221 bietet sowohl kritische als auch Warnmeldungen, um mehrere programmierbare Out-of-Range-Bedingungen für jeden Kanal zu erkennen. Der INA3221 erfasst den Strom auf Bussen, der von 0 V bis 26 V variieren kann. Das Gerät wird mit einer einzigen Versorgungsspannung von 2,7 V bis 5,5 V betrieben und benötigt 350 µA (typ.) Versorgungsstrom. Der INA3221 ist für den Betriebstemperaturbereich von –40 °C bis +125 °C spezifiziert. Die I2C- und SMBUS-kompatible Schnittstelle verfügt über vier programmierbare Adressen. Eigenschaften Erfasst Bus-Spannungen von 0 V bis 26 V Meldet Shunt- und Bus-Spannung Hohe Genauigkeit: Offsetspannung: ±80 µV (max.) Verstärkungsfehler: 0,25 % (max.) Konfigurierbare Mittelwertoptionen Vier programmierbare Adressen Programmierbare Alarm- und Warnausgänge Betrieb der Stromversorgung: 2,7 V bis 5,5 V
