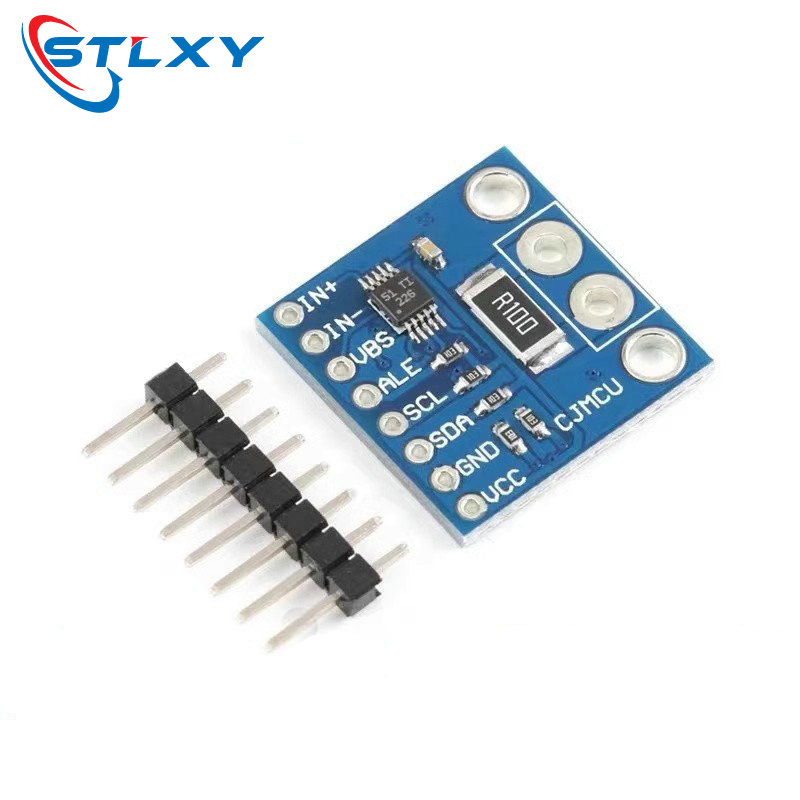

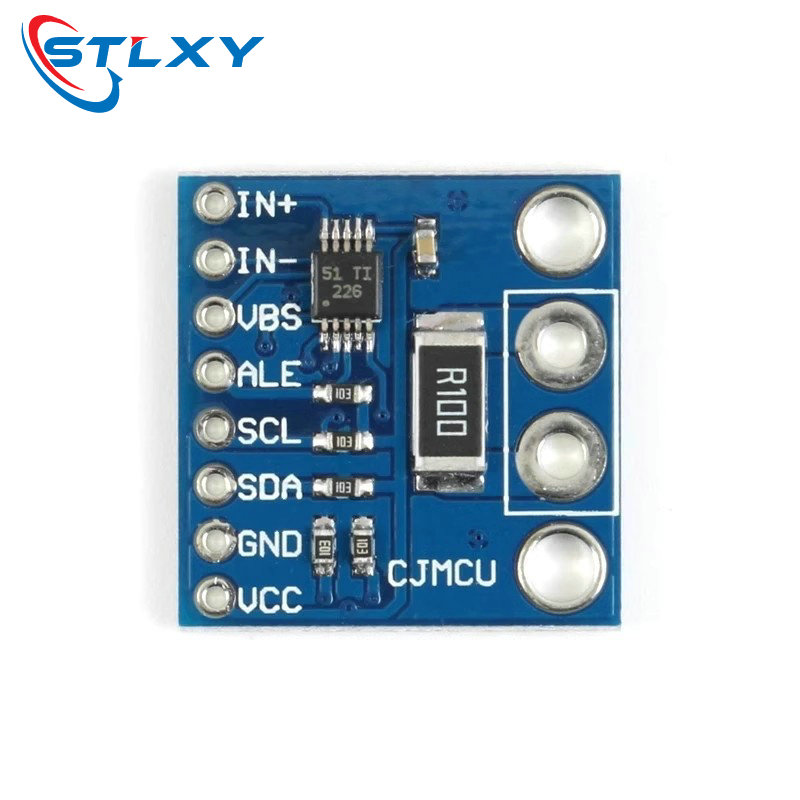

INA226 IIC I2C Schnittstelle Bidirektionales Strom-/Leistungsüberwachungssensormodul für Arduino
Der INA226 ist ein Stromwandler und Leistungsmonitor mit einer I2C™- oder SMBUS-kompatiblen Schnittstelle. Das Gerät überwacht sowohl einen Shunt-Spannungsabfall als auch die Busversorgungsspannung. Programmierbare Kalibrierungswerte, Konvertierungszeiten und Mittelwerte, kombiniert mit einem internen Multiplikator, ermöglichen direkte Ablesungen des Stroms in Ampere und der Leistung in Watt. Der INA226 erfasst den Strom an Gleichtakt-Busspannungen, die unabhängig von der Versorgungsspannung zwischen 0 V und 36 V variieren können. Das Gerät arbeitet mit einer einzigen Versorgungsspannung von 2,7 V bis 5,5 V und verbraucht typischerweise 330 μA Versorgungsstrom. Das Gerät ist für den Betriebstemperaturbereich zwischen –40 °C und 125 °C spezifiziert und verfügt über bis zu 16 programmierbare Adressen auf der I2C-kompatiblen Schnittstelle. Eigenschaften Erfasst Bus-Spannungen von 0 V bis 36 V • High-Side- oder Low-Side-Erfassung • Meldet Strom, Spannung und Leistung • Hohe Genauigkeit: – 0,1 % Verstärkungsfehler (max.) – 10 μV Offset (max.) • Konfigurierbare Mittelwertoptionen • 16 programmierbare Adressen • Betrieb mit 2,7 V bis 5,5 V Versorgungsspannung • 10-Pin, DGS (VSSOP) Gehäuse Anwendungen • Server • Telekommunikationsausrüstung • Rechnen • Energieverwaltung • Batterieladegeräte Netzteile Testausrüstung Pin-Beschreibung VBUS: Bus-Spannungseingang SDA/SCL: IIC-Bus-Daten- und Taktsignalleitungen WARNUNG: Multifunktions-Alarmausgang A0/A1: IIC-Adressleitung IN+/IN-: nicht invertierender Analogeingang, invertierender Analogeingang
