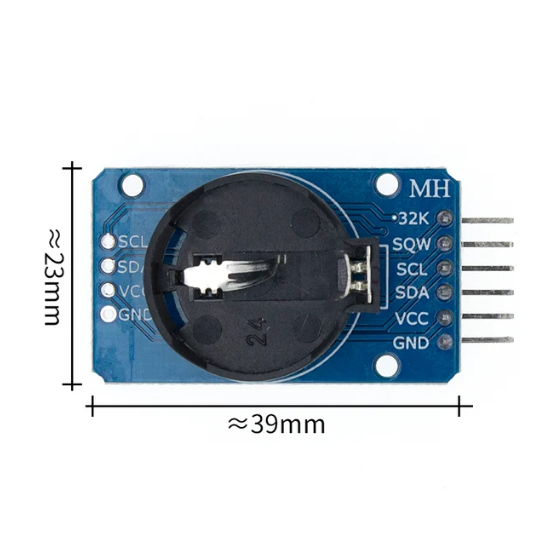

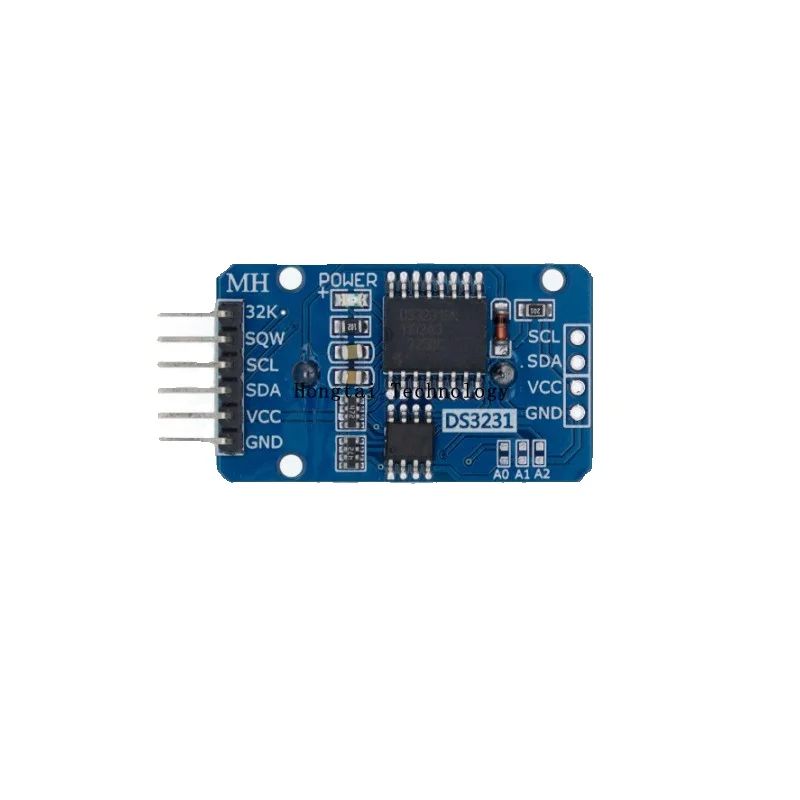

DS3231 DC 3,3V-5V Hochpräzises Uhrwerkmodul IIC-Speichermodul
Daten-Download-Link: hhttps://pan.baidu.com/s/16rnRdaHS-sOtBxitWfFaQA?pwd=d3gd Code extrahieren: d3gd Der DS3231 ist eine kostengünstige, hochpräzise I2C-Echtzeituhr (RTC) mit integriertem temperaturkompensierten Quarz (TCXO) und Quarz.Das Gerät verfügt über einen Batterieeingang zur Zeitmessung, der auch bei Unterbrechung der Netzstromversorgung erhalten bleibt.Der integrierte Kristall verbessert die Lebensdauer des Geräts und reduziert die Anzahl der Komponenten in der Produktionslinie. Der DS3231 ist in handelsüblichen und industriellen Temperaturbereichen in einem 16-poligen 300-Mil-SO-Gehäuse erhältlich. Die RTC speichert Informationen zu Sekunden, Minuten, Stunden, Wochentagen, Datum, Monat und Jahr.Bei Monaten mit weniger als 31 Tagen wird das Datum am Ende des Monats automatisch angepasst, einschließlich Korrekturen für Schaltjahre.Die Uhr arbeitet entweder im 24-Stunden-Format oder im 12-Stunden-Format mit /AM/PM-Anzeige.Es stehen zwei einstellbare Kalenderalarme und ein einstellbarer Rechteckwellenausgang zur Verfügung.Adresse und Daten werden seriell über den bidirektionalen I2C-Bus übertragen. Präzise, temperaturkompensierte Spannungsreferenz- und Komparatorschaltungen werden verwendet, um den VCC-Status zu überwachen, Netzausfälle zu erkennen, Reset-Ausgänge bereitzustellen und bei Bedarf automatisch auf Notstrom umzuschalten.Darüber hinaus kann der /RST-Monitor-Pin als manueller Eingang verwendet werden, um einen µP-Reset zu erzeugen. Zusätzlich zu seiner hohen Timing-Genauigkeit verfügt der DS3231 über eine Reihe weiterer Funktionen, die den Umfang der zusätzlichen Funktionen und Optionen erweitern, die dem Systemhost zur Verfügung stehen.Das Gerät integriert einen sehr digitalen Temperatursensor, auf den über die I2C*-Schnittstelle zugegriffen werden kann (wie es bei der Zeit der Fall ist).Dieser Temperatursensor hat eine Genauigkeit von ±3°C. Die On-Chip-Steuerung ermöglicht die automatische Leistungserkennung und verwaltet die Leistungsumscha
