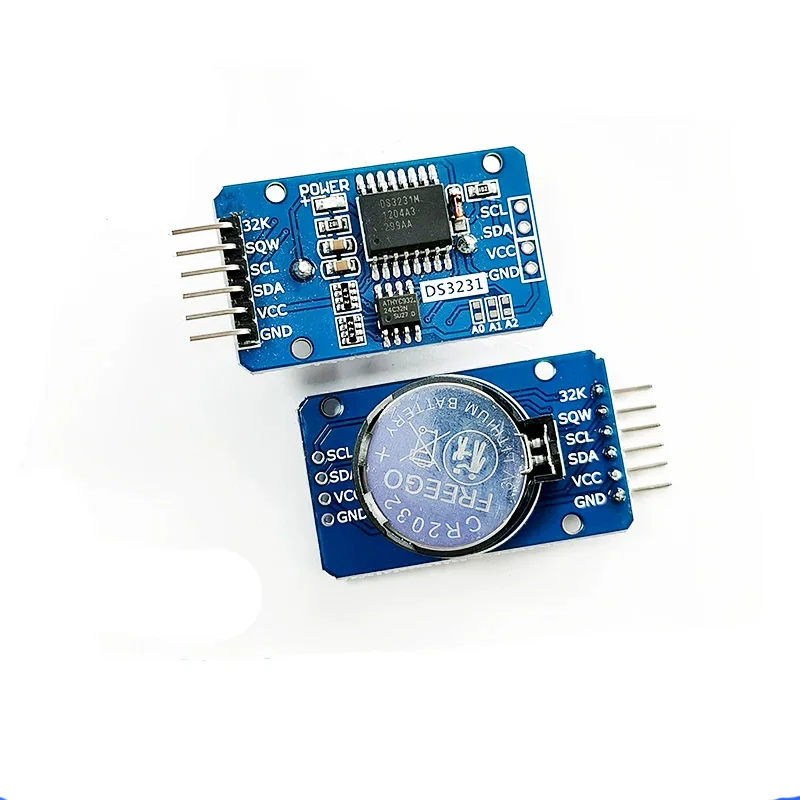

DS3231 AT24C32 Hochpräzises RTC Echtzeit-Uhrmodul IIC I2C Speichermodul 3,3V 5V für Arduino Raspberry Pi ESP32

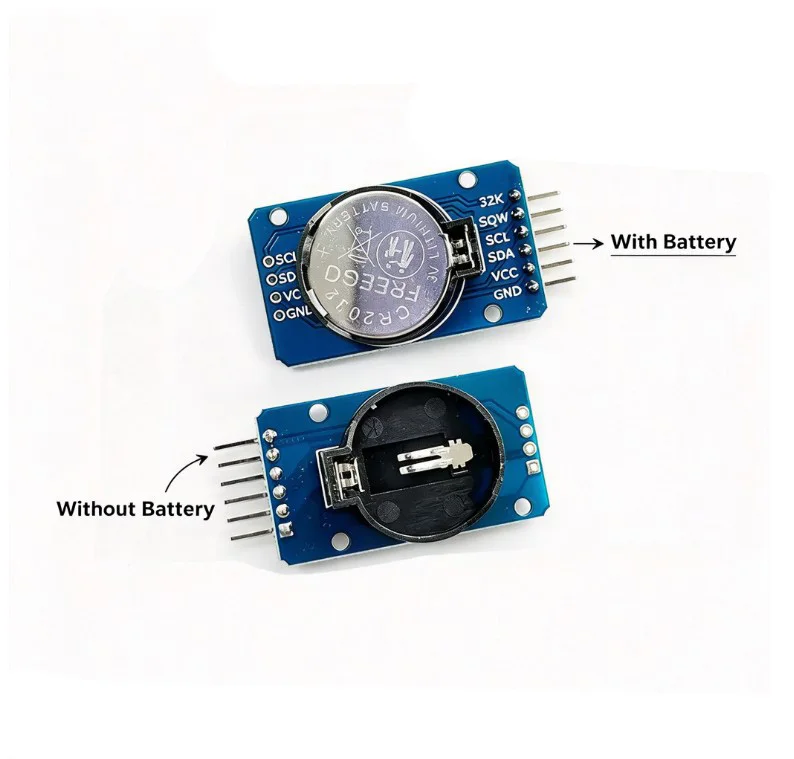

Der DS3231 ist ein kostengünstiger, hochpräziser I2C-Echtzeituhr-Chip (RTC) mit einem integrierten temperaturkompensierten Quarzoszillator (TCXO) und Quarz.Das Gerät verfügt über einen Batterieanschluss, der eine präzise Zeitmessung auch dann gewährleistet, wenn die Hauptstromversorgung unterbrochen ist.Der integrierte Kristall verbessert die Langzeitgenauigkeit und reduziert die Anzahl der benötigten Komponenten in der Fertigung.Der DS3231 ist in den für den kommerziellen und industriellen Einsatz vorgesehenen Temperaturbereichen erhältlich und wird in einem 16-poligen SO-Gehäuse mit einer Gehäusegröße von 300 mil geliefert. Der RTC speichert Informationen zu Sekunden, Minuten, Stunden, dem Wochentag, dem Datum, dem Monat und dem Jahr.Bei Monaten mit weniger als 31 Tagen werden die Enddaten des Monats automatisch angepasst, einschließlich der Korrektur für Schaltjahre.Die Uhr kann im 24-Stunden- oder im 12-Stunden-Format mit AM/PM-Anzeige betrieben werden.Es sind zwei programmierbare Kalenderalarme und ein programmierbarer Rechteckwellenausgang vorgesehen.Adressen und Daten werden seriell über den bidirektionalen I2C-Bus übertragen.Ein präzises, temperaturkompensiertes Spannungsreferenz- und Vergleichsschaltkreis überwacht den VCC-Zustand, erkennt Stromausfallbedingungen, liefert einen Reset-Ausgang und schaltet bei Bedarf automatisch auf die Notstromversorgung um.Darüber hinaus kann der /RST-Monitor-Pin als manueller Eingang verwendet werden, um einen Reset des Mikroprozessors auszulösen. Neben der hohen Zeitgenauigkeit bietet der DS3231 auch zusätzliche Funktionen, die die Leistungsfähigkeit und die Auswahlmöglichkeiten des Hostsystems erweitern.Das Gerät verfügt über einen hochpräzisen digitalen Temperatursensor, der direkt auf dem Chip integriert ist und über die I2C-Schnittstelle genauso wie Zeitdaten abgerufen werden kann.Der Temperatursensor erreicht eine Genauigkeit von ±3.°C. Die integrierte Steuerschaltung erkennt automatisch die Stromversorgung und ste
