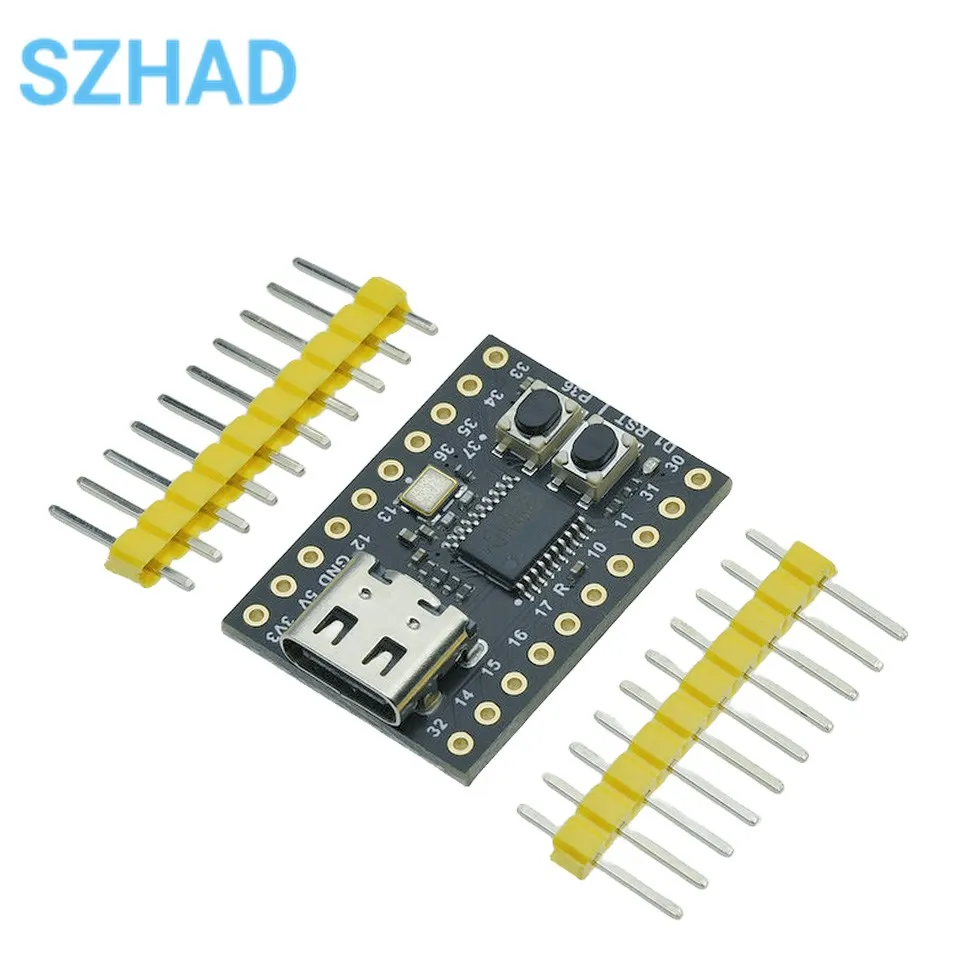

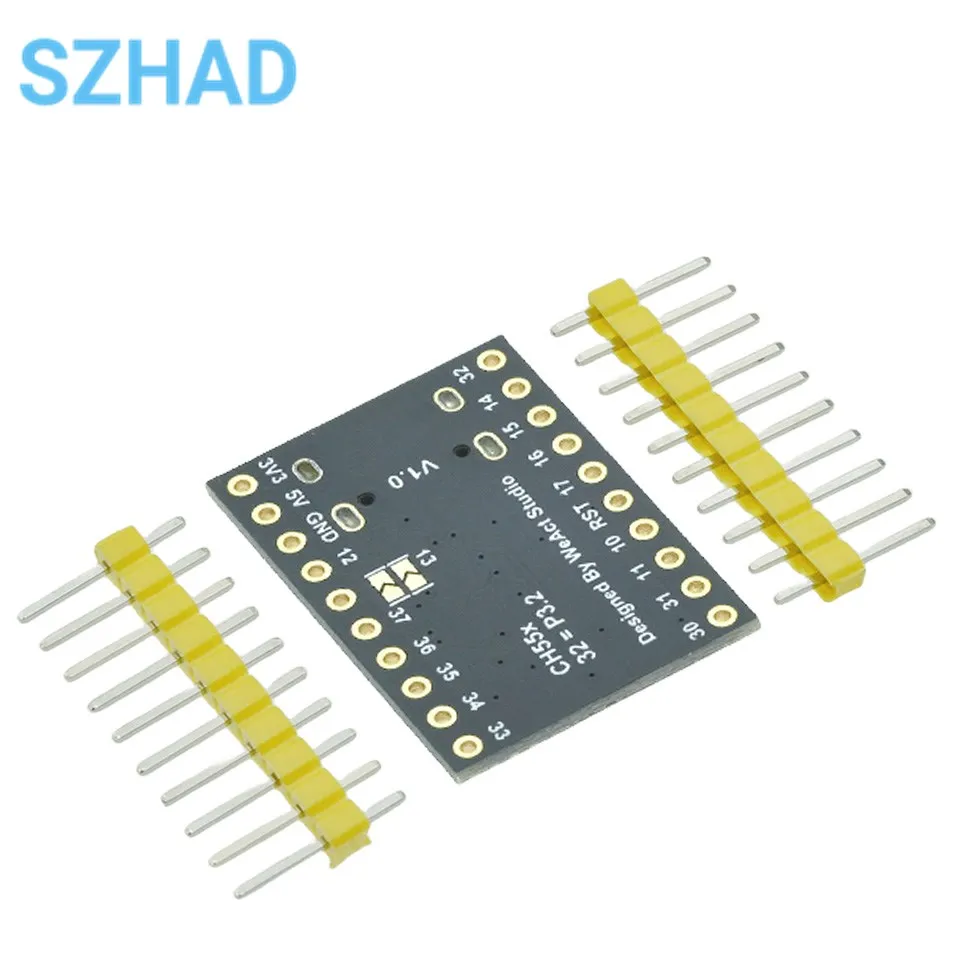

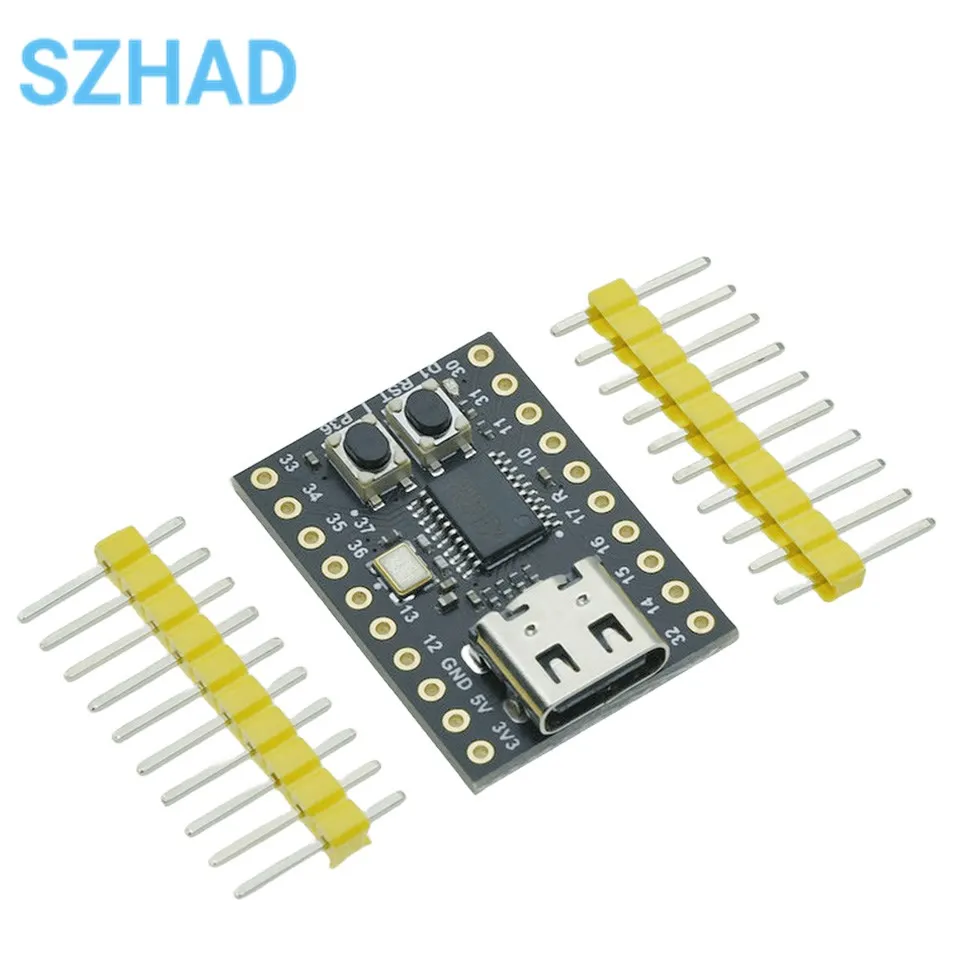

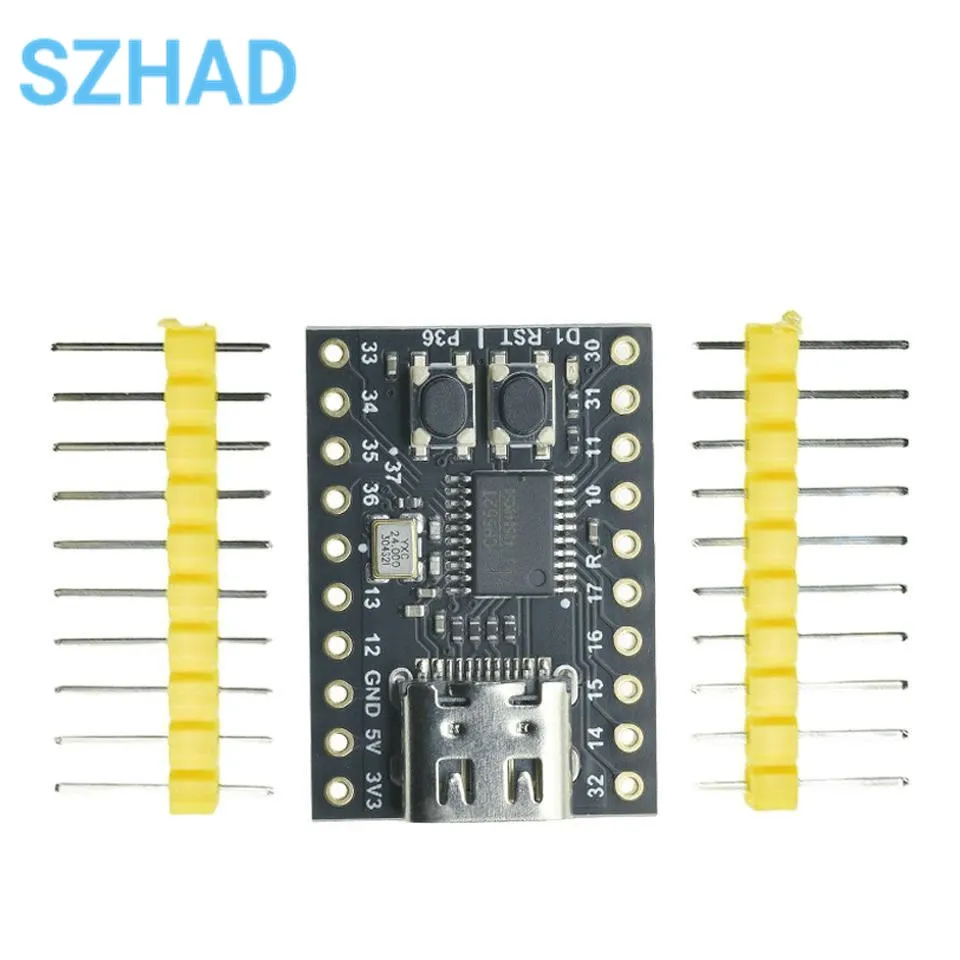

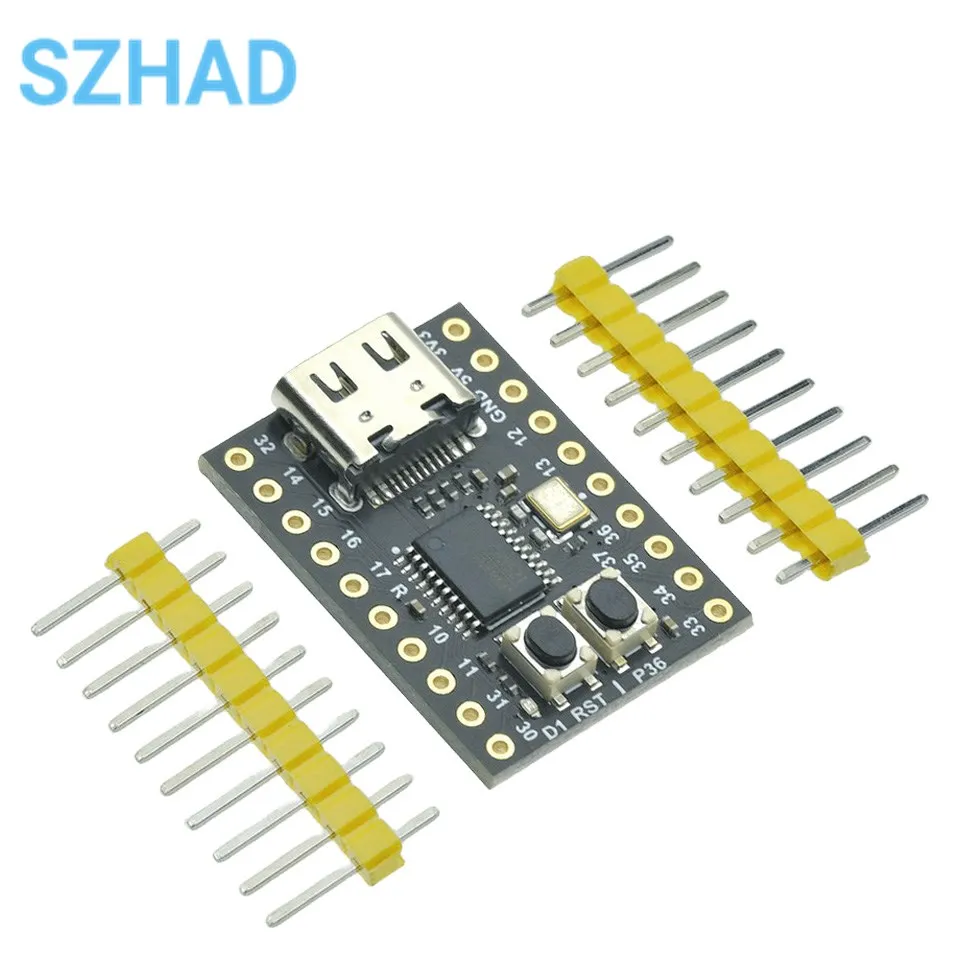

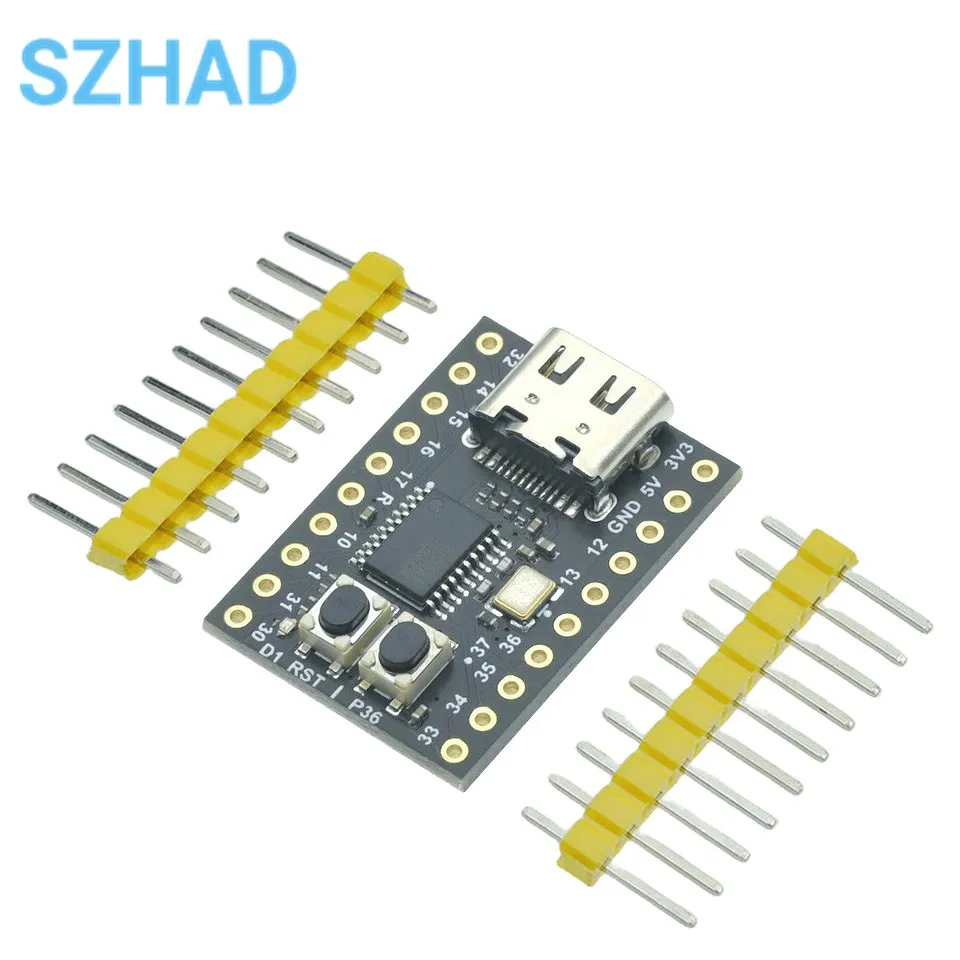

Ch552 mini core board typ-c usb lernent wicklung wch mcs51 für arduino 51 minimum system board
Beschreibung CH552ist ein erweiterter E8051-Kernel-Mikrocontroller, der mit dem MCS51-Befehlssatz kompatibel ist. 79 % seiner Befehle sind einbyte- einzyklische Befehle, und die durchschnittliche Befehlsgeschwindigkeit ist 8 bis 15 Mal schneller als die des Standard-MCS51. CH552unterstützt bis zu 24 MHz Systemtakt, integriertes 16K Programmspeicher-ROM und 256 Bytes internen iRAM sowie 1K Bytes In-Chip xRAM; xRAM unterstützt DMA-Direktzugriff auf den Speicher. CH552verfügt über eine integrierte ADC-Analog-Digital-Wandlung, eine Berührungstasten-Kapazitätserkennung, drei Gruppen von Timern und Signalaufnahme sowie PWM, einen dualen asynchronen seriellen Port, SPI, einen USB-Gerätecontroller und einen Full-Speed-Transceiver sowie weitere Funktionsmodule. Verpackungsdetails CH552 Kernplatine * 1 2,54 mm 10-poliger Stiftleiste * 2 CH552 KernplatineEntworfen von WeAct Studio Die CH552-Kernplatine unterstützt drei Entwicklungsmodi 1.Keil stellt das Beleuchtungsbeispiel RTXTiny2 bereit 2.Arduino bietet Beleuchtungsroutinen und Anweisungen zur Umgebungsconfiguration 3.SDCC bietet ein Beleuchtungsbeispiel Weitere Beispiele finden Sie in Referenz 04-WCH_EVT CH552 Kernplatinen-Programm-Brennen-Download 1. Unterstützt USB-Download, kein Brenner erforderlich 2. Unterstützt das Herunterladen über die serielle Schnittstelle 3. Das Keil-Beispiel unterstützt das Gedrückthalten der P36-Taste, das Klicken der RST-Taste und das Loslassen der P36-Taste 0,5 Sekunden später, um in den Brennmodus zu gelangen.
