Heltec V3 Dev-Board WIFI LoRa 32 V3 mit SX1262 und ESP32-S3FN8 Chip OLED, Meshtastic Meshcore Paxcounter mit WiFi-Unterstützung

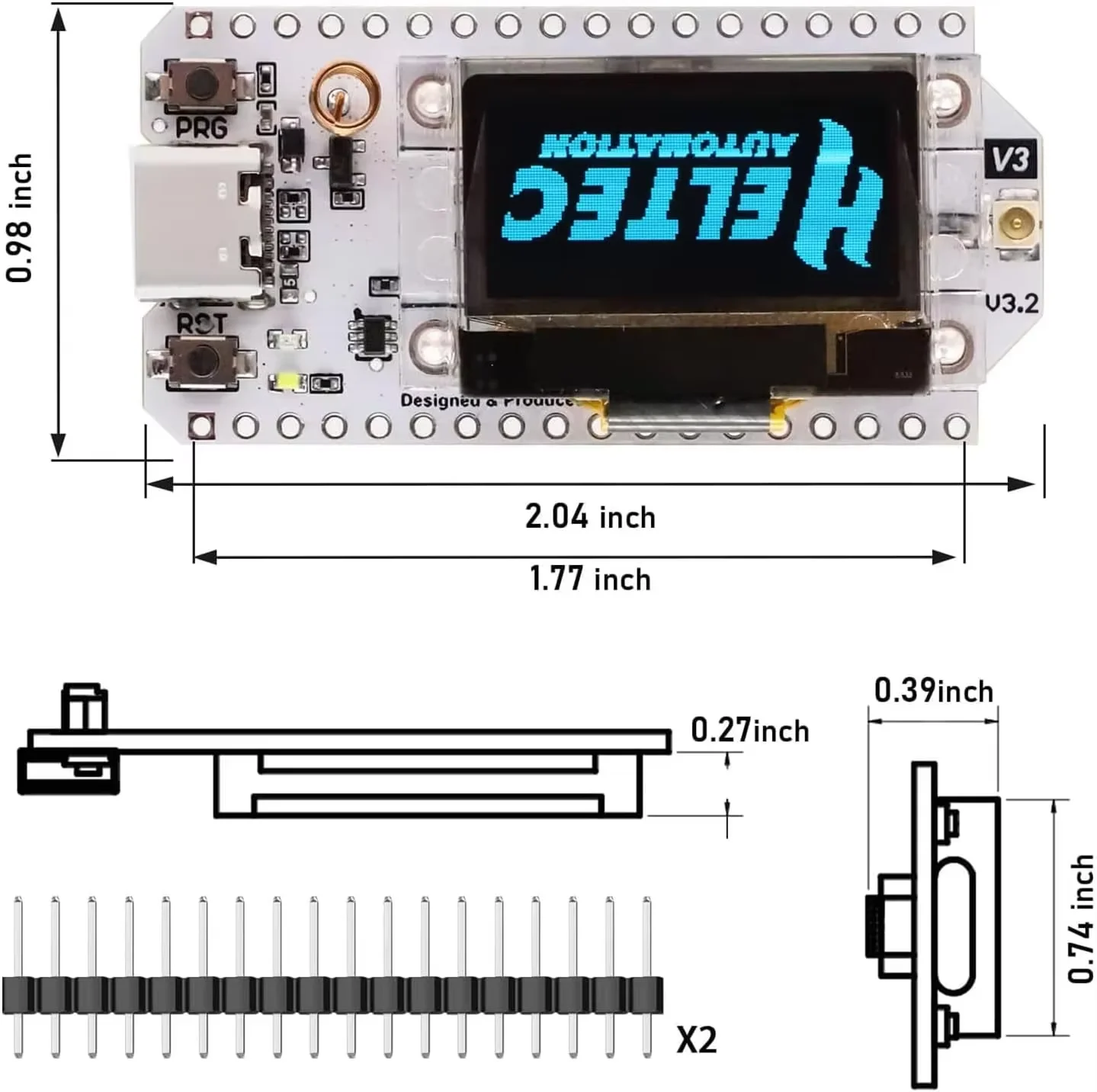

Dokumente & Ressourcen Spezifikationen Parameter Beschreibung Master-Chip ESP32-S3FN8 (Xtensa)®32-Bit-LX7-Dual-Core-Prozessor LoRa-Node-Chip SX1262 USB-zu-Seriell-Chip CP2102 Frequenz 433~510 MHz 863~928 MHz Max.TX Power 21±1dBm Max.Empfangsempfindlichkeit -134dBm@SF12 BW=125KHz WLAN 802.11 b/g/n, bis zu 150 MBit/s Bluetooth Bluetooth 5 (LE) Hardware-Ressource 7*ADC1 + 2*ADC2; 7*Berührung; 3*UART; 2*I2C; 2*SPI; usw. Gedächtnis 384 KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP-Flash Schnittstelle USB Typ-C; 2*1,25 Lithium-Batterieanschluss; LoRa ANT(IPEX1.0); 2*18*2.54 Stiftleiste Batterie 3,7V Lithium-Batterie-Stromversorgung und -Ladung Betriebstemperatur -20 ~ 70 ℃ Abmessungen 50,2 * 25,5 * 10,2 mm Hauptmerkmale Mikroprozessor: ESP32-S3FN8 (Xtensa)® 32-Bit-LX7-Dual-Core-Prozessor, fünfstufige Pipeline-Rack-Struktur, Frequenz bis zu 240 MHz. SX1262 LoRa-Knoten-Chip. USB-C-Schnittstelle mit einem kompletten Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und anderen Schutzmaßnahmen. Integrierte SH1.25-2 Batterieschnittstelle, integriertes Lithium-Batterie-Managementsystem (Lade- und Entlademanagement, Überladeschutz, Batterieleistungserkennung, automatische Umschaltung zwischen USB- und Batteriebetrieb). Das integrierte 0,96-Zoll-128*64-Punktmatrix-OLED-Display kann zur Anzeige von Debugging-Informationen, Batteriestand und anderen Daten verwendet werden. Integrierte WiFi-, LoRa- und Bluetooth-Netzwerkverbindungen, integriertes Wi-Fi, dedizierte 2,4-GHz-Metallfederantenne für Bluetooth, reservierte IPEX (U.FL)-Schnittstelle für LoRa-Nutzung. Integrierter CP2102 USB-zu-Seriell-Port-Chip, praktisch für das Herunterladen von Programmen und das Ausdrucken von Debugging-Informationen. Unterstützen Sie die Arduino-Entwicklungsumgebu
