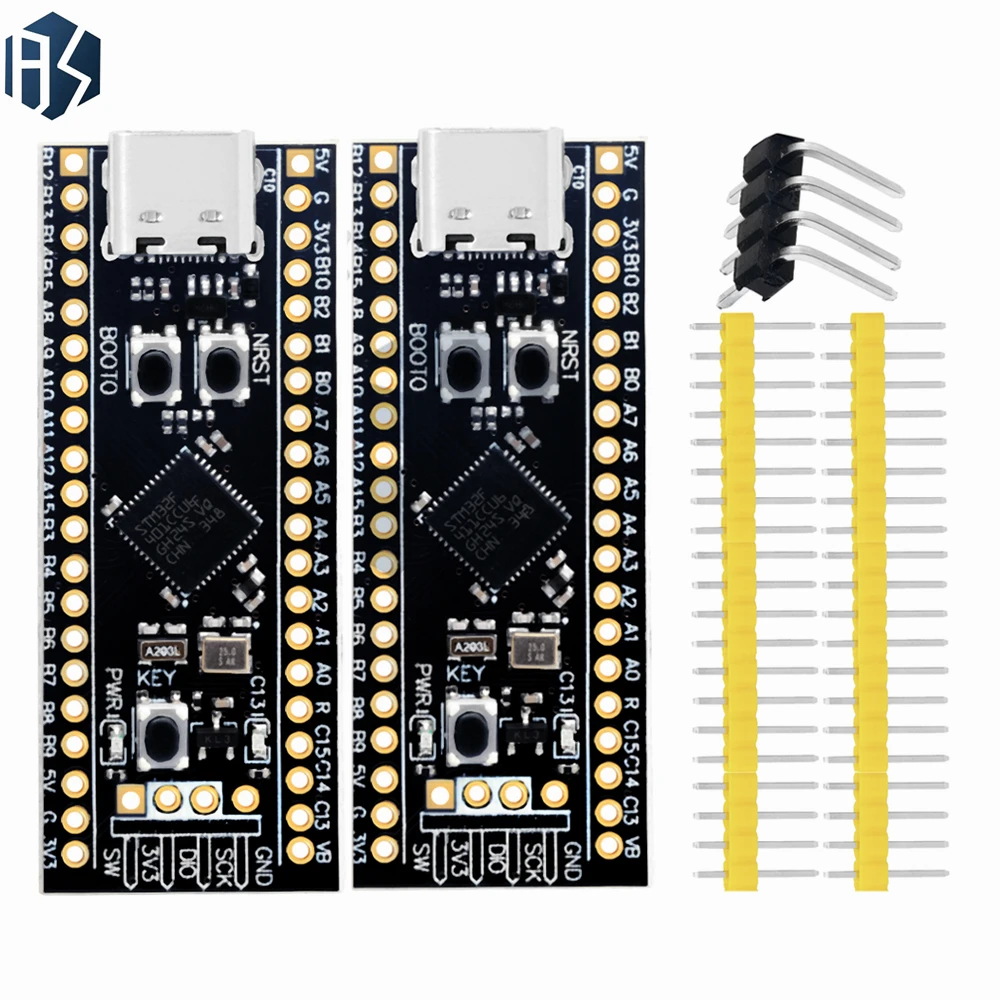

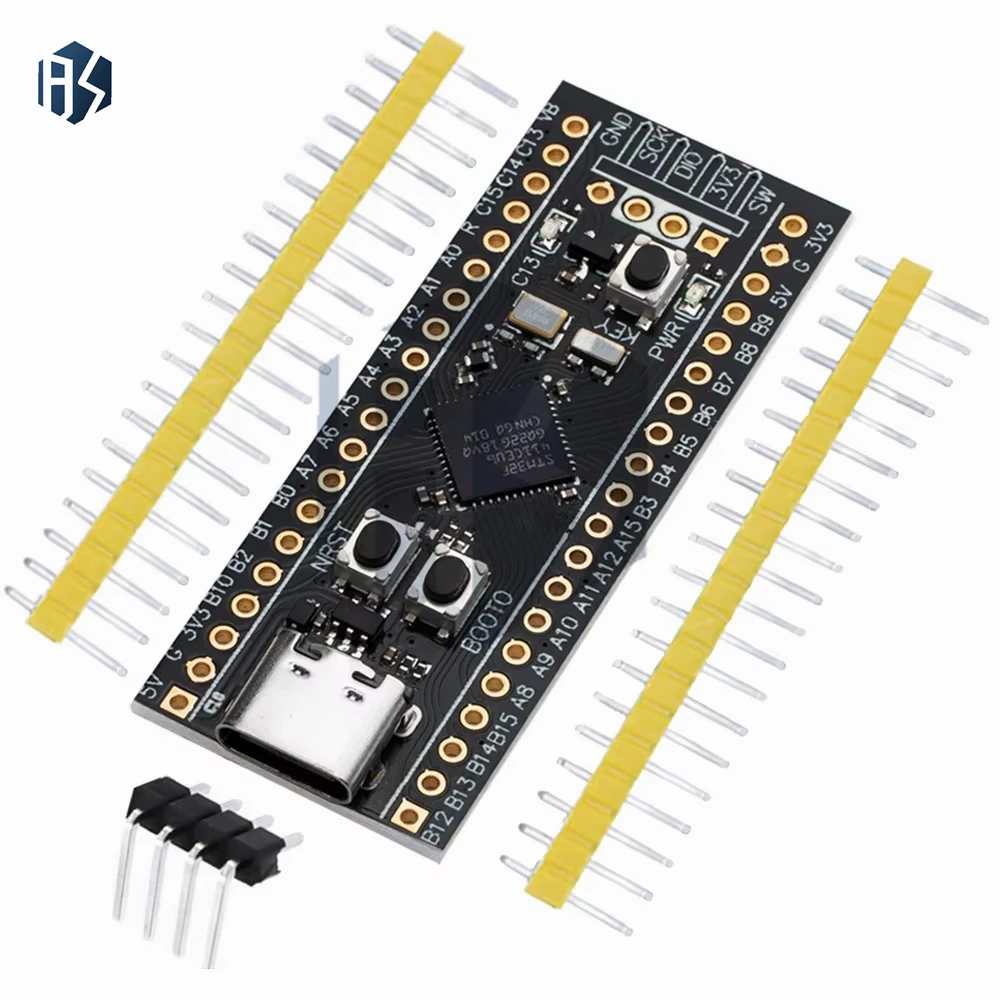

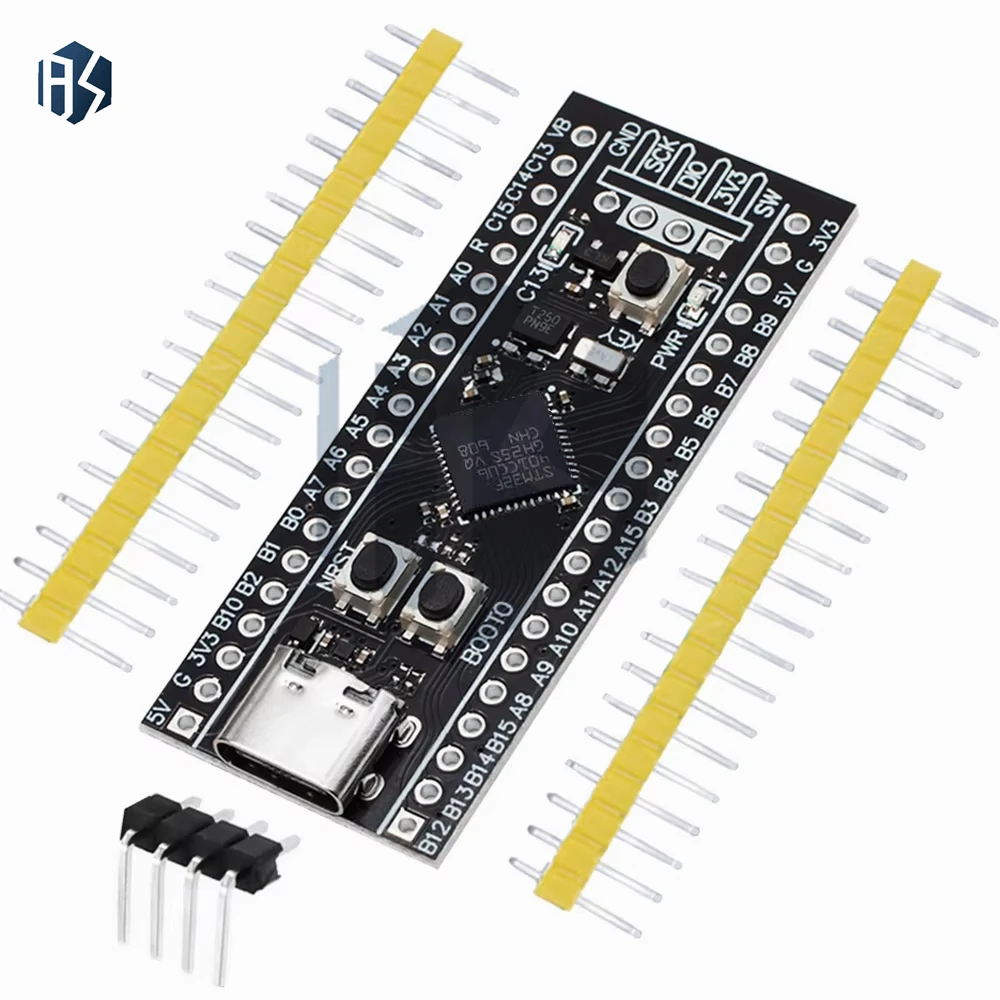

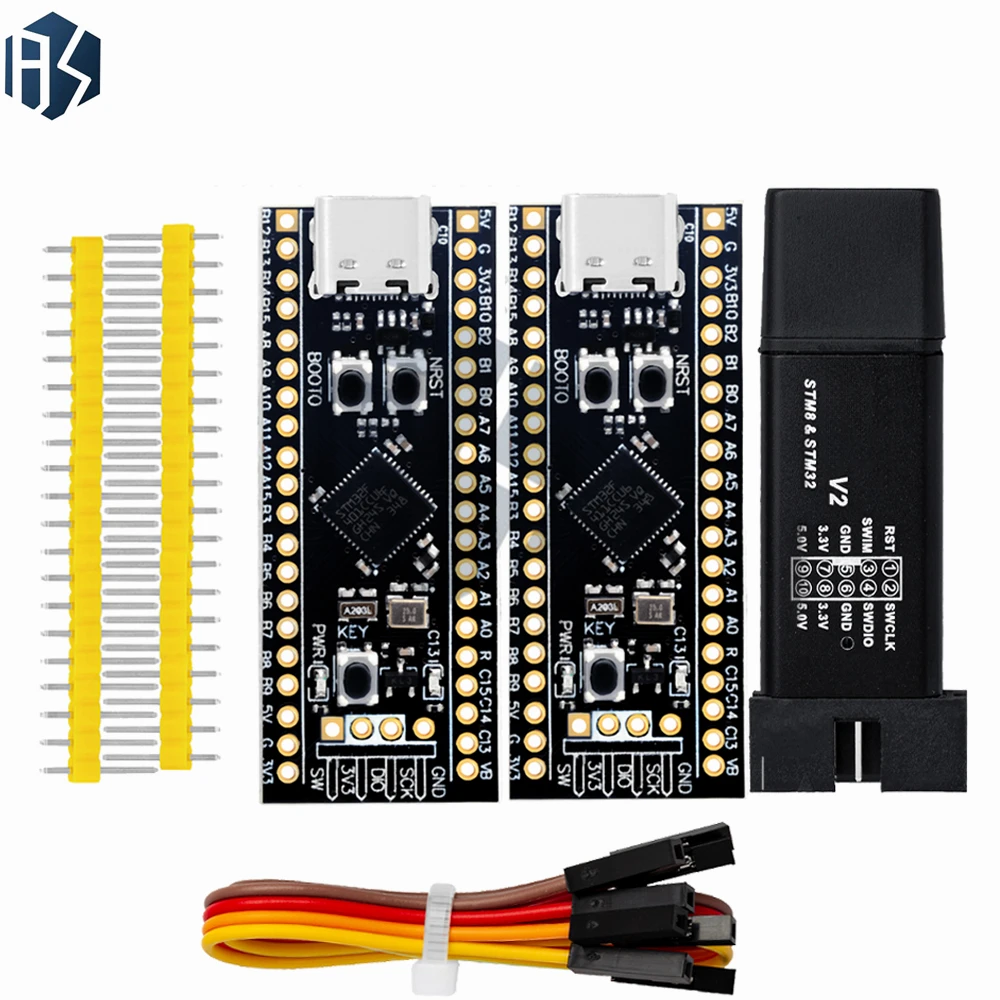

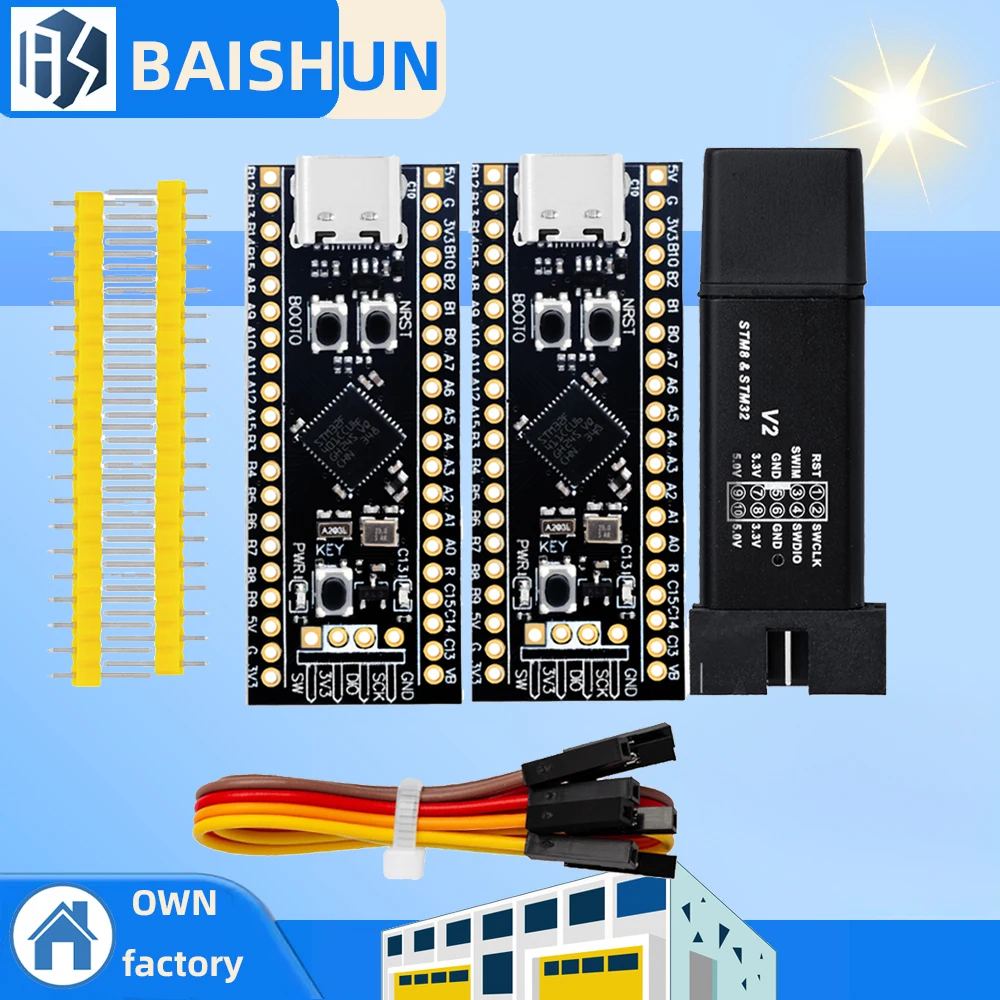

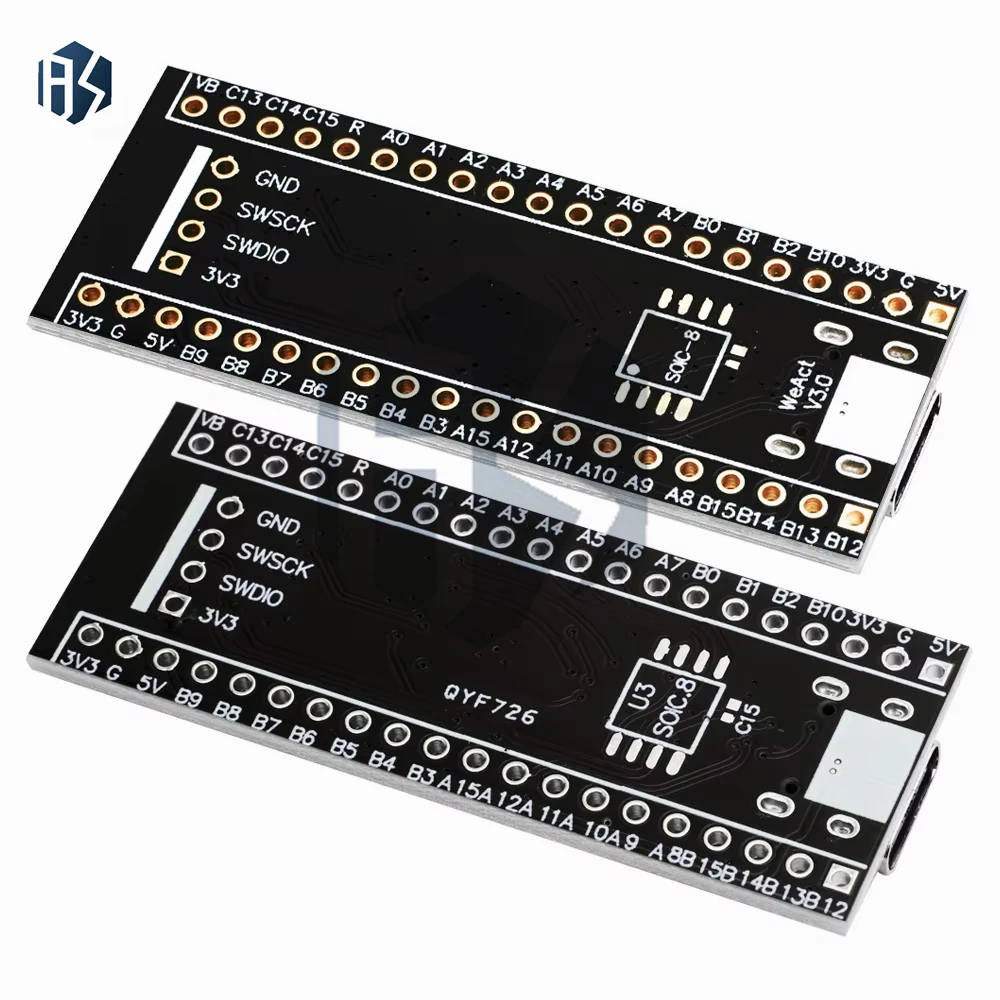

STM32F401 Entwicklungsboard V3.0 STM32F401CCU6 STM32F411CEU6 STM32F4 Lernboard 84 MHz 96 KB RAM 512 KB/100 MHz 128 KB RAM 512 KB
TM32F401CCU6 Kernplatine V3.0 Frequenz: 84 MHz ROM: 256 KB RAM: 64 KB STM32F411CEU6 Kernplatine V3.0 Frequenz: 100 MHz ROM: 512 KB RAM: 128 KB 25 MHz Hochgeschwindigkeits-Quarzoszillator & 32,768 kHz 6 pF Niedriggeschwindigkeits-Quarzoszillator Die Version V3.0 begann mit der Verwendung eines bleifreien Prozesses, der Stiftleiste ist eine vergoldete Stiftleiste, umweltfreundlicher Flash-Pads wurden reserviert und USBDisk- und FATFFS-Routinen werden bereitgestellt Unterstützen Sie die MicroPython-Programmierung, stellen Sie verfügbare MicroPython-Firmware bereit, sehen Sie sich den Link für Konfigurationsdateien an, geben Sie jedoch keine technischen Antworten! Unterstützt die Arduino-Programmierung, siehe Github https://github.com/stm32duino/Arduino_Core_STM32 für Details Platinen mit Version V1.3 und höher verfügen über drei Tasten, eine Reset-Taste, eine BOOT0-Taste und Benutzertasten. So wechseln Sie in den ISP-Modus Methode 1: Halten Sie die BOOT0-Taste und die Reset-Taste im eingeschalteten Zustand gedrückt, lassen Sie dann die Reset-Taste los und lassen Sie die BOOT0-Taste nach 0,5 Sekunden los. Methode 2: Halten Sie die BOOT0-Taste gedrückt, wenn das Gerät ausgeschaltet ist, und lassen Sie die BOOT0-Taste 0,5 Sekunden nach dem Einschalten los. DFU-Modus: Verwenden Sie einfach das Datenkabel, um eine Verbindung zum Computer herzustellen. Wenn ein Problem mit der Nichterkennung auftritt, können Sie den Chip ordnungsgemäß erhitzen (25 ° C) und dann erneut in den ISP-Modus wechseln Serieller Port-Modus: Verwenden Sie USB zu serieller Port, um PA9 und PA10 der Kernplatine zu verbinden Software: STM32CubeProg. So gelangen Sie in den HID-Bootloader, nachdem Sie in die APP geschrieben haben Halten Sie die Taste gedrückt KEY-Taste, klicken Sie auf Reset-Taste, LED C13 blitzt, lassen Sie die KEY-Taste
