Smart Robot Tilt Vibrations sensor Modul Vibrations schalter Alarm modul für Arduino DIY Kit

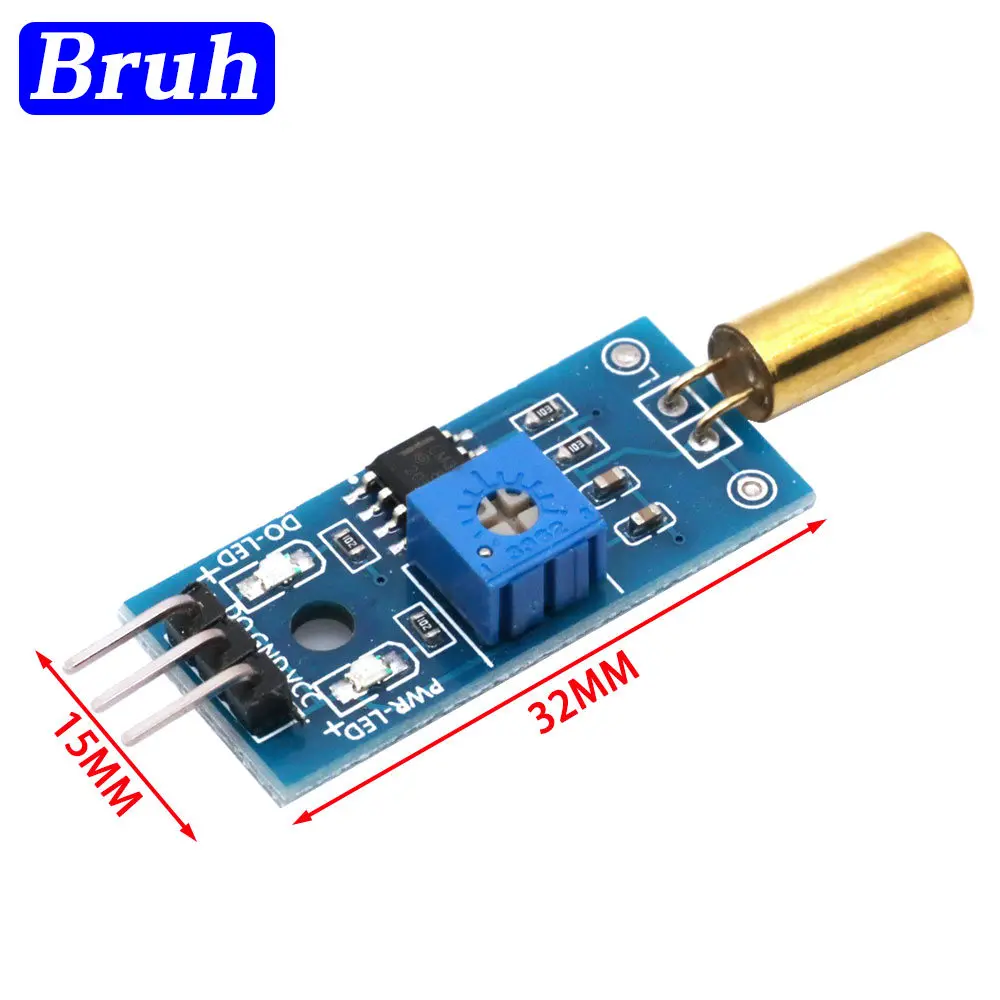

Modul eigenschaften: 1. Verwenden Sie den SW-520D des hoch empfindlichen Winkelsc halters als Sensor. 2. Komparator ausgang, sauberes Signal, gute Wellenform, starke Fahr fähigkeit, mehr als 15ma. 3. Arbeits spannung 3,3 V-5V 4. Ausgabe form: digitaler Schalt ausgang (0 und 1) 5, mit Befestigungs bolzen löchern für einfache Installation 6. kleine Leiterplatte größe: 3,2 cm x 1,4 cm 7, unter Verwendung eines breiten Spannungs komparators lm393 Modul anweisungen 1. für die Verdrahtung dieses Moduls, sehen Sie bitte den Schaltplan unten für detaillierte Anweisungen; 2. Der Schalt betrag des Modul ausgangs hängt davon ab, ob der Winkelsc halter ein-oder aus geschaltet ist. Wenn der Winkelsc halter aus geschaltet ist, gibt hohe Stufe aus, und wenn der Winkelsc halter eingesc haltet ist, geben Sie niedrigen Pegel aus. 3. der Ausgangs anschluss kann direkt an den Einzelchip-Mikro computer anges ch lossen werden, und der High-Low-Pegel wird durch den Einzelchip-Mikro computer erkannt, wodurch die Winkel änderung erkannt wird; 4. Die Ausgangs klemme kann das Relais modul direkt antreiben, das einen Hochleistungs-Winkelsc halter bilden kann, um die automatische Ausschalt funktion von elektrischen Geräten und anderen Produkten zu schützen, wenn sie abgeladen wird. Offenes Schaltbild, Freunde, die es brauchen, können sich auf die folgende Abbildung beziehen
