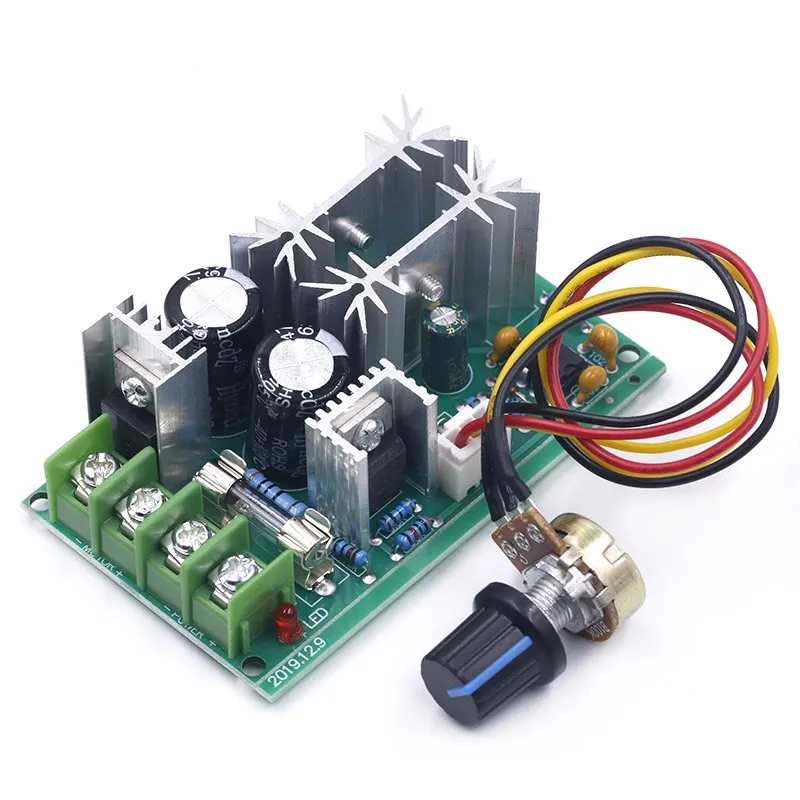

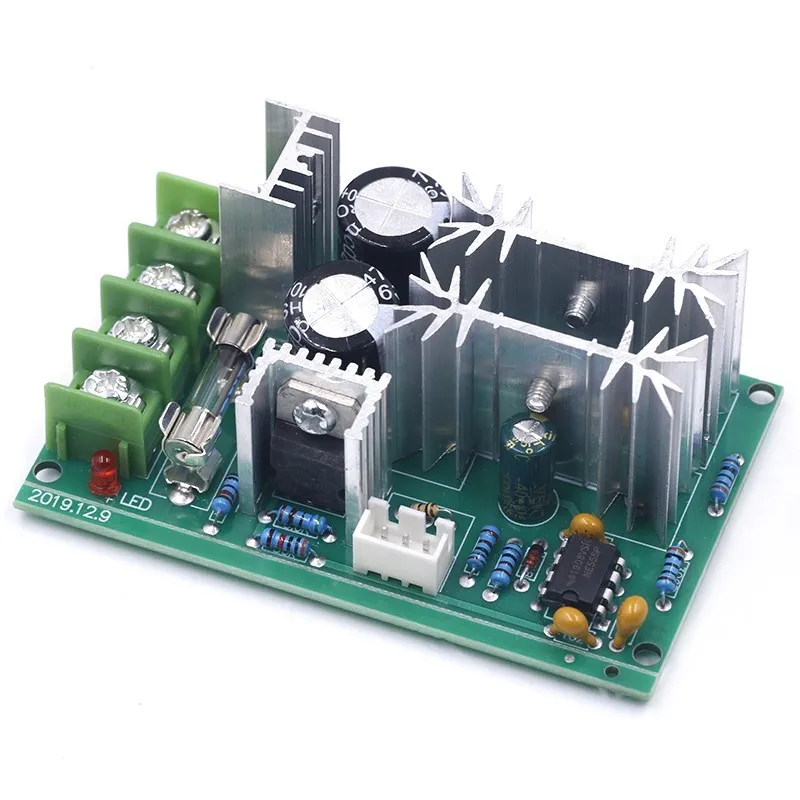

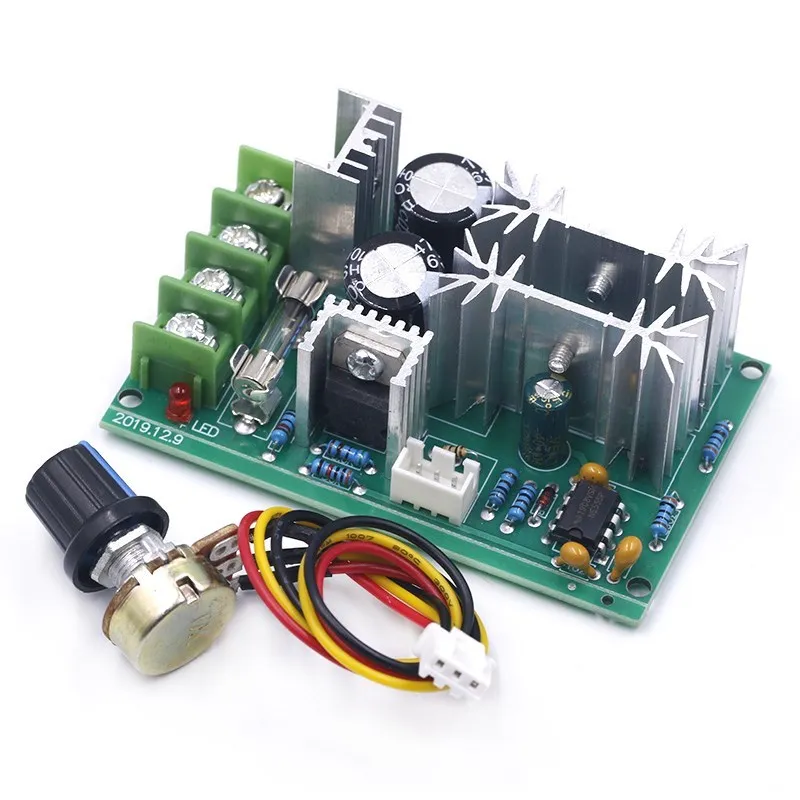

DC10-60V DC 10-60V Motor drehzahl regelung PWM-Regler Schalter 20a Stroms pannungs regler Hochleistungs-Antriebs modul
Technische Indikatoren Eingangs spannung: DC10-60V Ausgangs spannung: linear unter Last Ausgangs grenz strom: 20a (verwenden Sie 10a für eine lange Zeit, innerhalb von 450w, achten Sie darauf, das Modul ungehinderte Wärme ableitung bedingungen zu halten) Grenz leistung: 1200w Geschwindigkeit regulierungs art: Strom regulierungs geschwindigkeit regelungs modus: Potentiometer (linear) Geschwindigkeit regelung Tast verhältnis bereich: 0 -- Steuer frequenz: 25khz Verdrahtung styp: Zaun verdrahtung Klemmen knopf Draht länge: 20cm Modul größe: Länge * Breite * Höhe 77mm * 45mm * 28mm Produkt netz: 73 Gramm Entsprechend der Installation größe des Motherboards: Länge * Breite 73mm * 40mm Potentiometer entsprechend dem Installation sloch: 7mm Der Schaltplan Stellen Sie sicher, dass die positiven und negativen Anschlüsse vor dem Einschalten korrekt sind, und berühren Sie nicht den Kühlkörper, der die Leiterplatte verbrennen kann. Beachten Sie, dass dies kein Leistungs modul ist. Sie müssen an den Motor anges ch lossen werden, um zu beschleunigen, ohne dass sich der Motor multimeter ausgang nicht ändert. Der Eingang ist 9-60v interne dc Strom versorgung: die Macht + powre- Motor: der Motor + Motor Bitte beachten: 1. Diese Art von Gouverneur wird für Gleichstrom bürsten motor verwendet. 2. nicht geeignet für die Drehzahl regelung des bürstenlosen Gleichstrom motors; kann nicht als Spannungs regler oder Regler verwendet werden!
