BTS7960 Hochleistungs-Intelligentes Fahrzeugmotor-Antriebsmodul BTS7960 43A Strombegrenzungssteuerung Halbleiter-Kühlungsantrieb

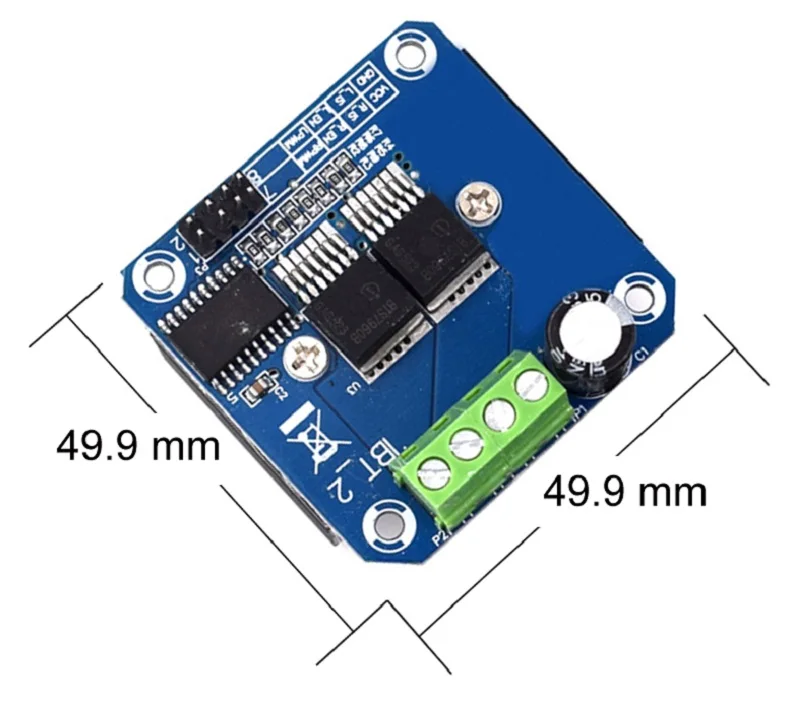

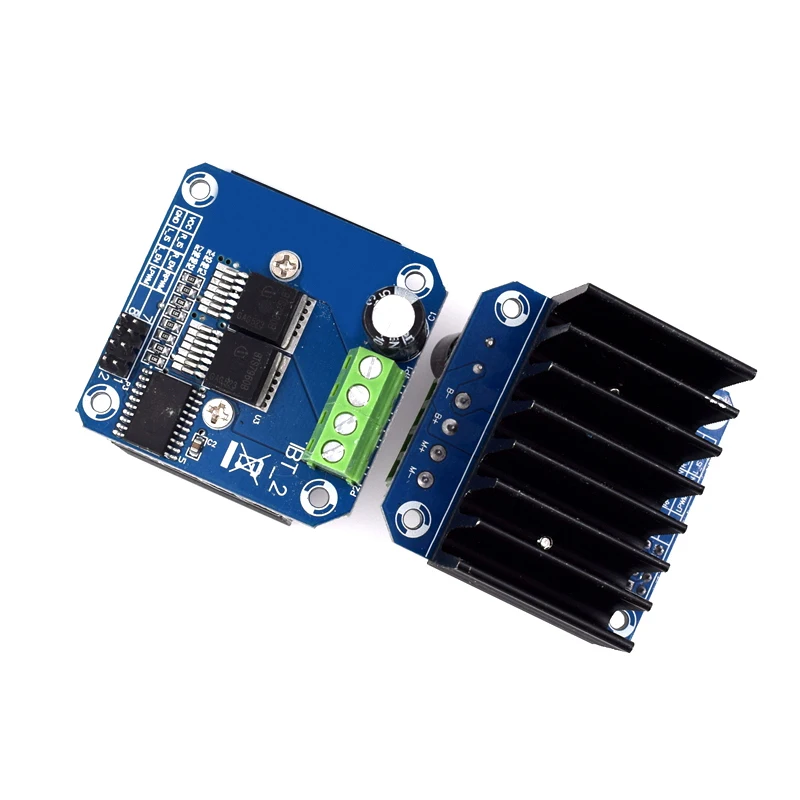

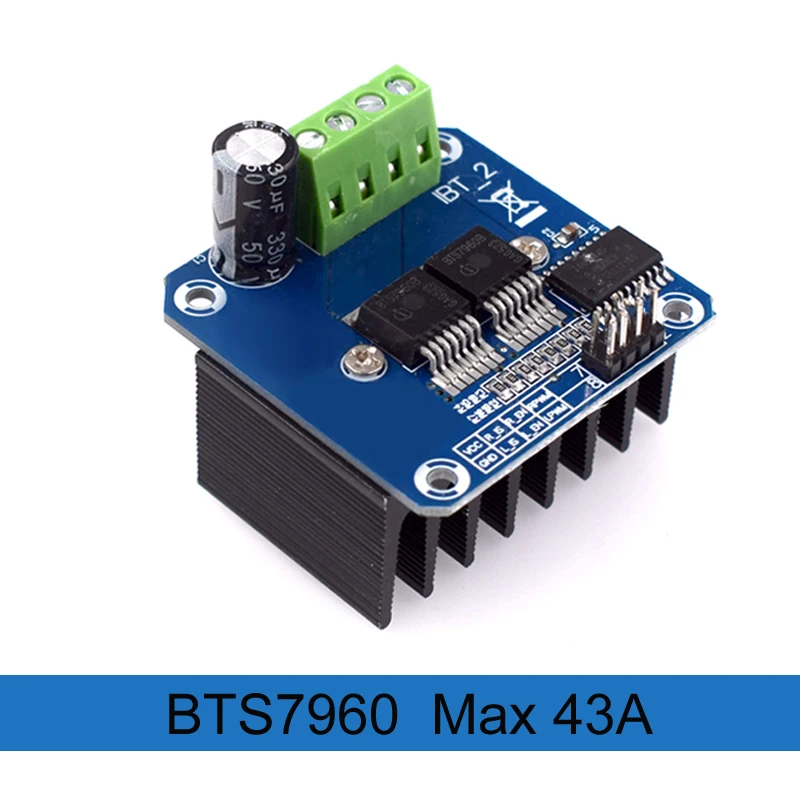

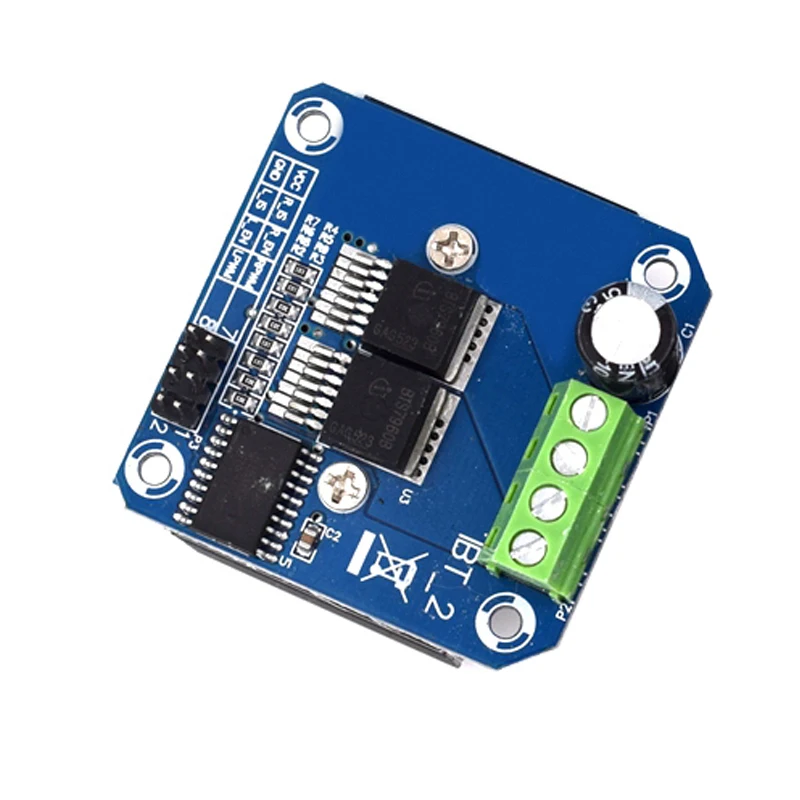

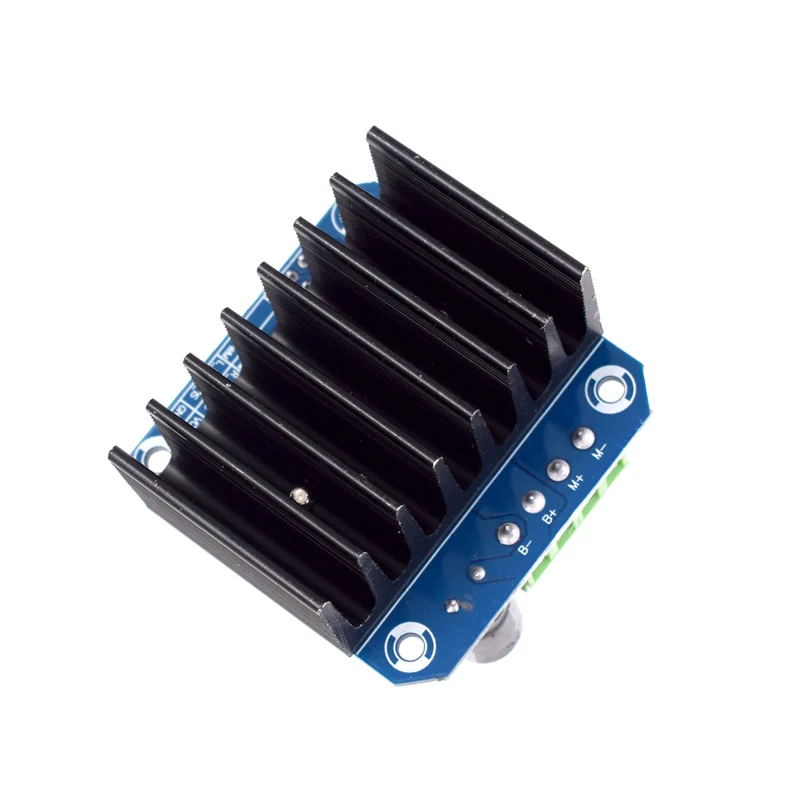

BTS7960 Hochleistungs-Modul für intelligente Fahrzeugmotorsteuerung BTS7960 43A Strombegrenzungsregelung Halbleiter-Kühlungsantrieb Produktbeschreibung: Bei diesem Produkt handelt es sich um ein Hochleistungs-Motorantriebsmodul.Ein Modul kann nur einen Gleichstrommotor sowohl in Vorwärts- als auch in Rückwärtsrichtung anschließen.Mehrere Modulkombinationen können mehrphasige Motoren antreiben. Produktmerkmale: Dualer BTS7960 Hochstrom-H-Brücken-Treiber (43 A). Vom Mikrocontroller bei 5 V isoliert, wodurch der Mikrocontroller wirksam geschützt wird Kann Vorwärts- und Rückwärtsdrehung erreichen PWM-Geschwindigkeitsregelung, maximale PWM-Eingangsfrequenz 25 kHz Überstrom, Kurzschluss, Überspannung und Überhitzung Produktparameter: Eingangsspannung: 6V-27V Ausgangsstrom: maximal 43A Eingangsspannungspegel: 3,3 V-5 V Regelungsmethode: PWM-Regelung, Arbeitszyklus 0-100 % Überspannungsschutzwert: 30 V Überstromschutzwert: 84A Überhitzungsschutzwert: 200℃ Nennleistung: innerhalb von 200 W Pin-Beschreibung: VCC: 3,3 V-5 V Eingang, liefert Steuersignalpegelspannung GND: Erdungsklemme R_IS: Alarmausgang für Vorwärtsstrom.Informationen zu dieser Funktion finden Sie im Datenblatt des BTS7960 L_IS: Rückstromalarmausgang.Informationen zu dieser Funktion finden Sie im Datenblatt des BTS7960 R_EN: Eingang zur Aktivierung des positiven Antriebs, Aktivierung bei hohem Pegel, Deaktivierung bei niedrigem Pegel L_EN: Eingang zum Aktivieren des Rückwärtsantriebs, Aktivierung bei hohem Pegel, Deaktivierung bei niedrigem Pegel RPWM: Eingang des Rotationssteuersignals, siehe Wahrheitstabelle unten LPWM: Eingang des Rotationssteuersignals, siehe Wahrheitstabelle unten B+: Schließen Sie den Pluspol der Stromversorgung an, 6–27 V B-: Den Minuspol des Netzteils anschließen M+: Motor anschließen Anweisungen Wenn Sie ein Modul zum Antrieb eines Gleichstrommotors verwenden, können Sie s
