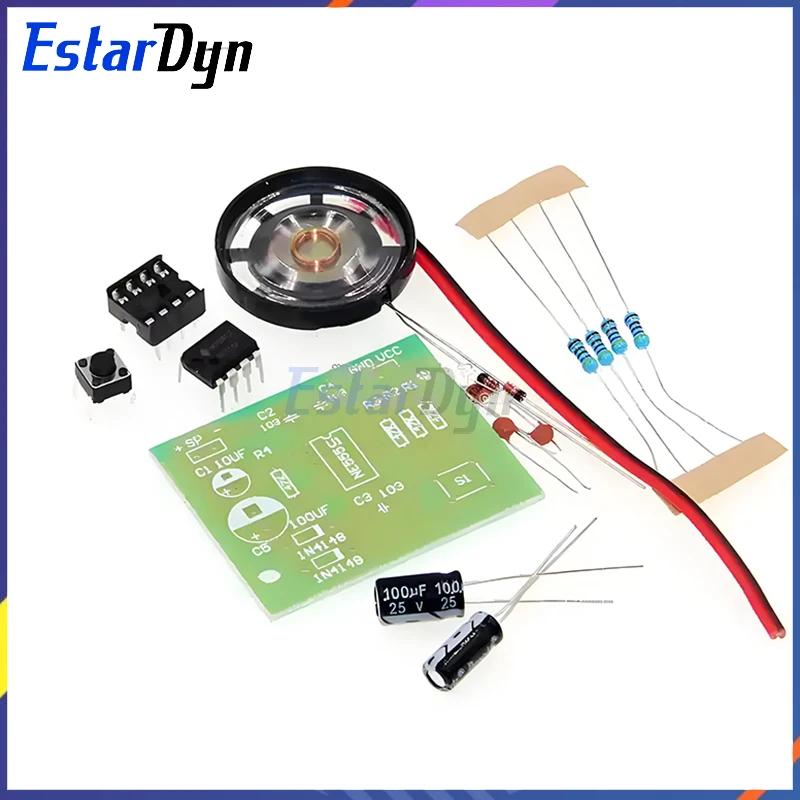

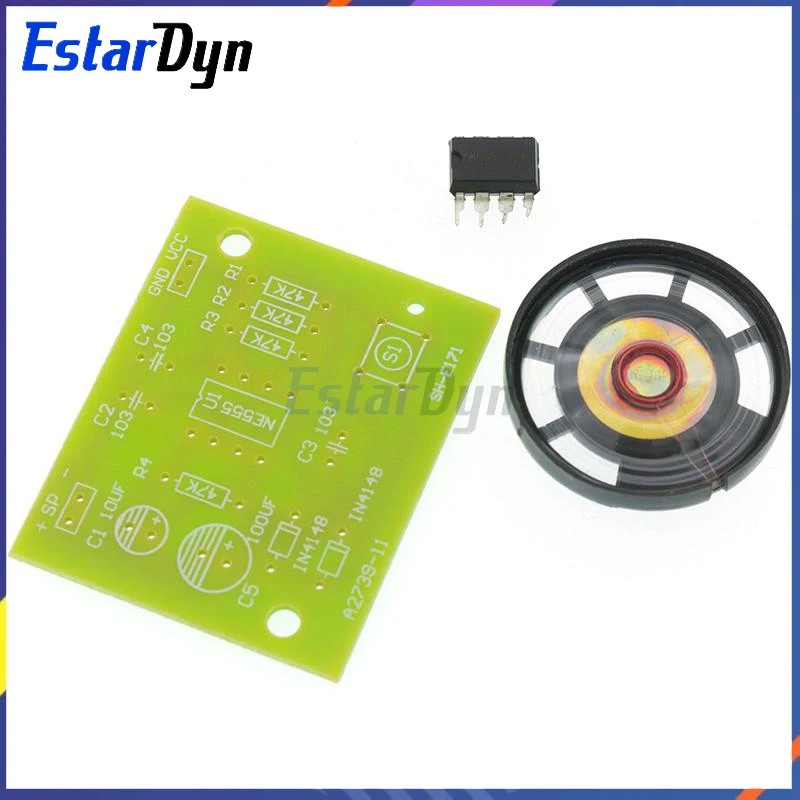

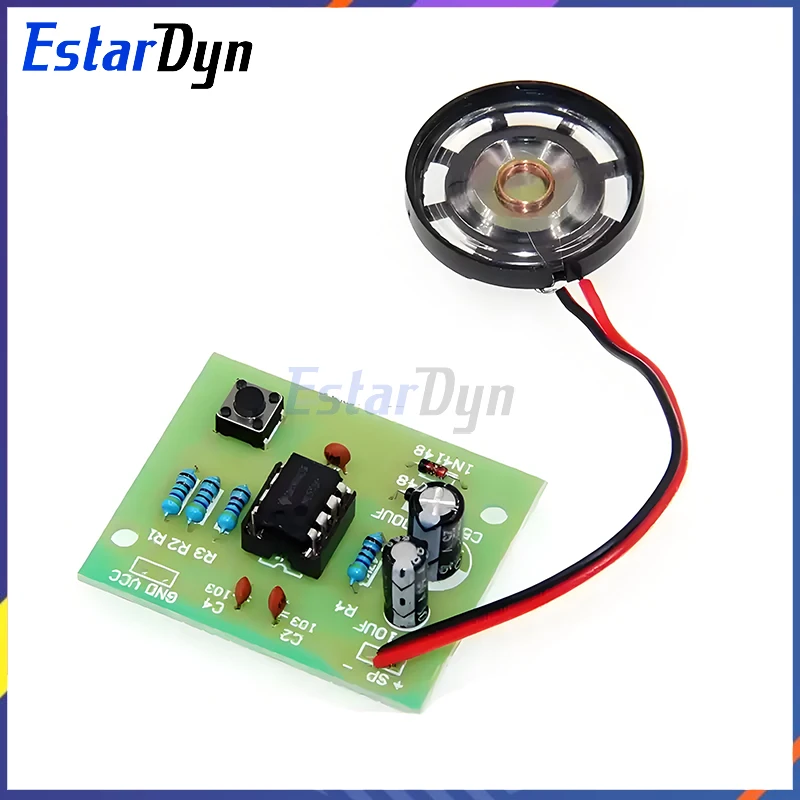

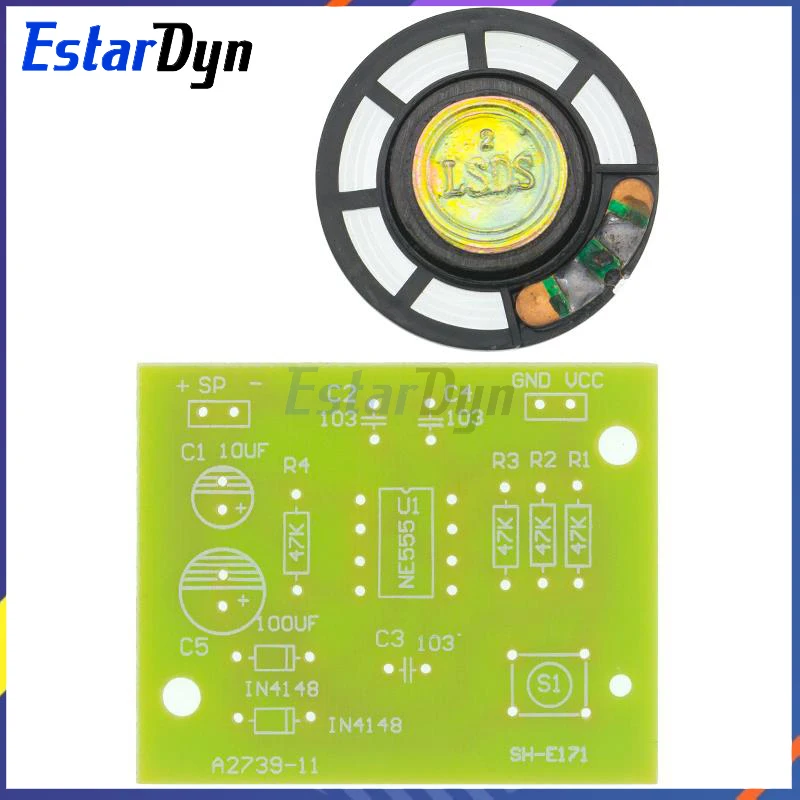

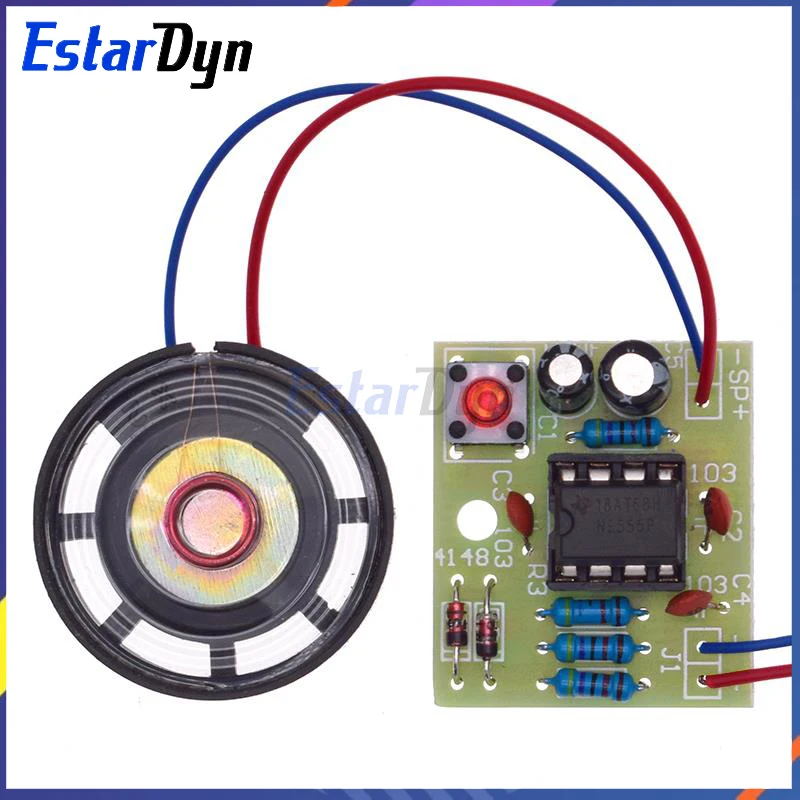

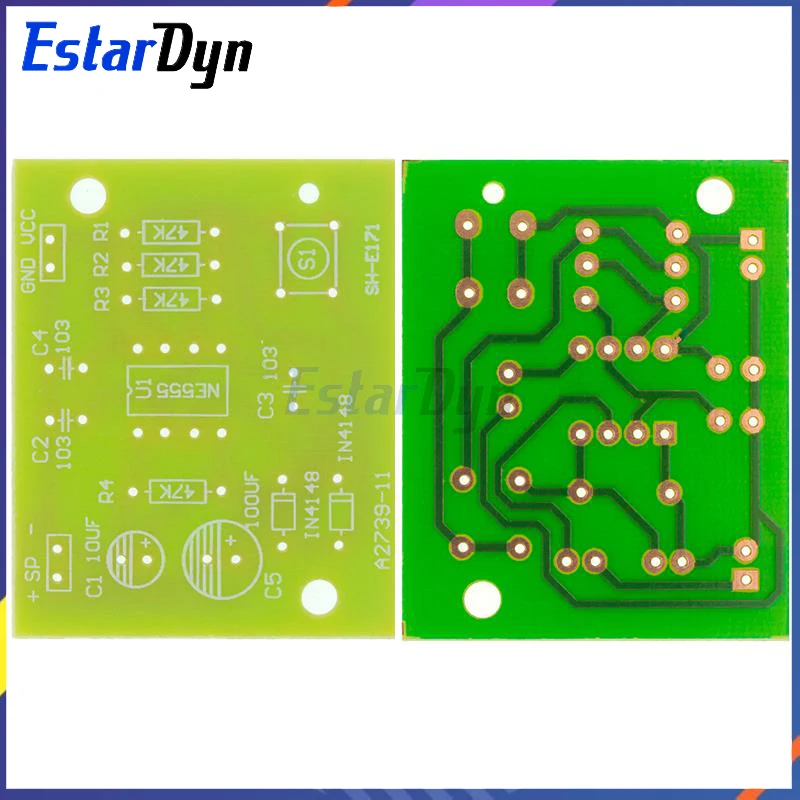

Professionelles NE555-Türklingel-DIY-Kit – zweifarbige Ding-Dong-Sound-PCB-Löto Praxis mit kompletten elektronischen Komponenten
Features: 100 % brandneu und hochwertig Ding Dong Türklingelschalter s1 ist ein Druckknopfschalter an der Tür, ohne den Schalter zu drücken, die Kapazität kann nicht angeschlossen werden, wird nicht aufgeladen, und die Kapazitätsspannung beträgt 0 V, der Reset ist in einem niedrigen Pegel gehalten, was zu einem Lautsprecher führt nicht funktionieren.Wenn der Schalter s1 geschlossen ist, wird der VCC-Strom durch die Diode zum Laden des Kondensators her beiden Enden der Spannung ausgelegt und die Reset-Spannung beginnt ebenfalls allmählich zu steigen.Wenn die Spannung der Kapazität auf höhere Stufen erhöht wurde, ist der Reset-Eingangsanschluss der hohe Pegel, der Timer startet, besteht aus Widerstand, Kapazität und Diodoszillatorstartarbeit, Ausgangsfrequenz für f1.Beim Trennen von Schaltern S1, Widerstands- und Kapazitätsschaltung begann der Kondensator zu entladen.Gleichzeitig bestehend aus Widerstand, Kapazität und Diodoszillator-Startarbeit, Ausgangsfrequenz für `2 f.Die Wiederherstellung des niedrigen Pegels wird zurückgesetzt, wenn die Entladung des Kondensators endet, der Timer funktioniert nicht mehr. Bei der Abschluss des Lautsprecherausgangs gibt der Ausgangsstrom die Stimme des Lautsprechers aus.Die Ausgangsfrequenz ist nicht gleichzeitig, der Klang ist unterschiedlich.„Diese Schaltung verfügt über zwei Arten unterschiedlicher Frequenz, sodass der Lautsprecher zwei Arten unterschiedlicher Klänge ausgegeben wird.“ Spezifikationen: Paketname: NE555 Türklingel-Kit Arbeitsspannung: 4,0–7,0 V Leiterplattengröße: 28 mm (L) * 25 mm (B) Kit-Hupe: 8 Ohm 0,25 W Farbe: Beige Nettogewicht: 15 g Paket beinhaltet: 1 * 8 Ohm 0,25 W Hupe 2 * 100 mm rote Linie 2 * 100 mm schwarze Linie 1 * NE555-Chip 1 * 8P IC-Block 1 * 100 UF 25 V Kapazität 1 * 10 UF 25 V Kapazität 1*6*6*5 Tastenanschlag] 3*103 Keramikkondensatoren 5* 47K Widerstand 2*
