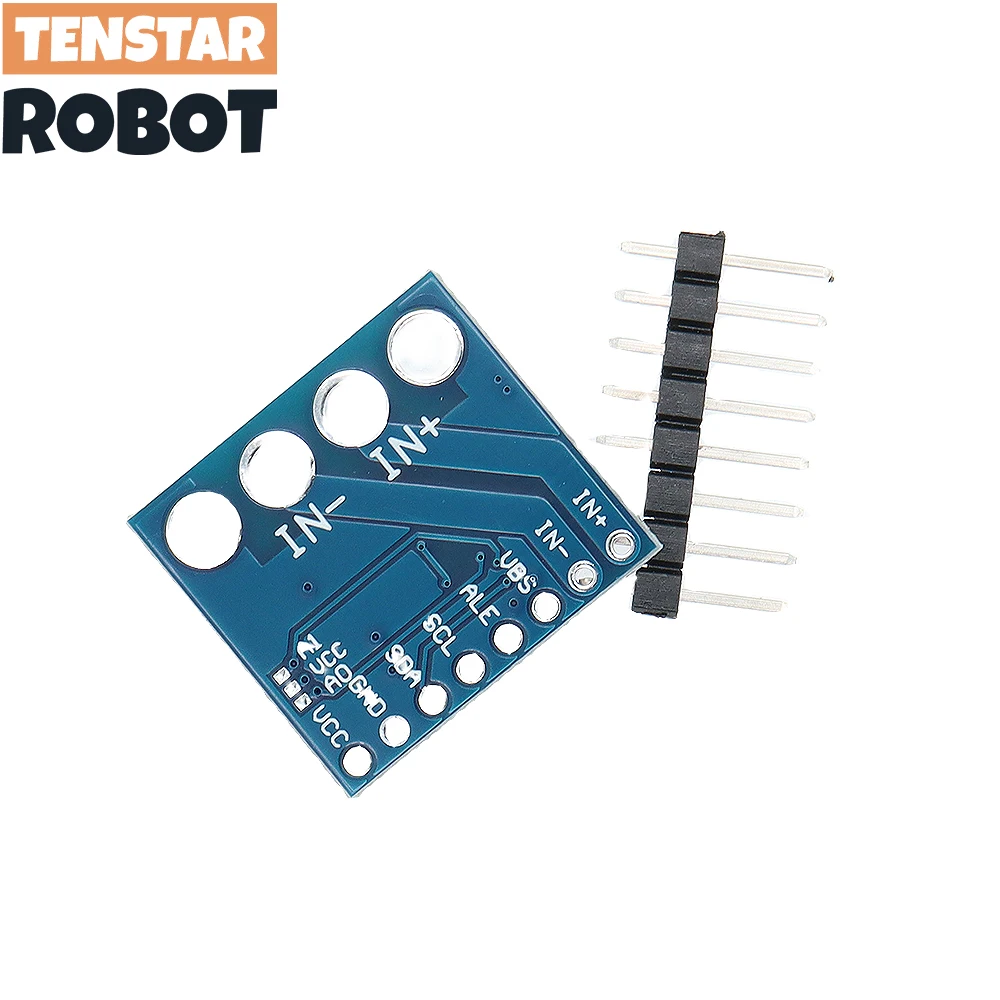

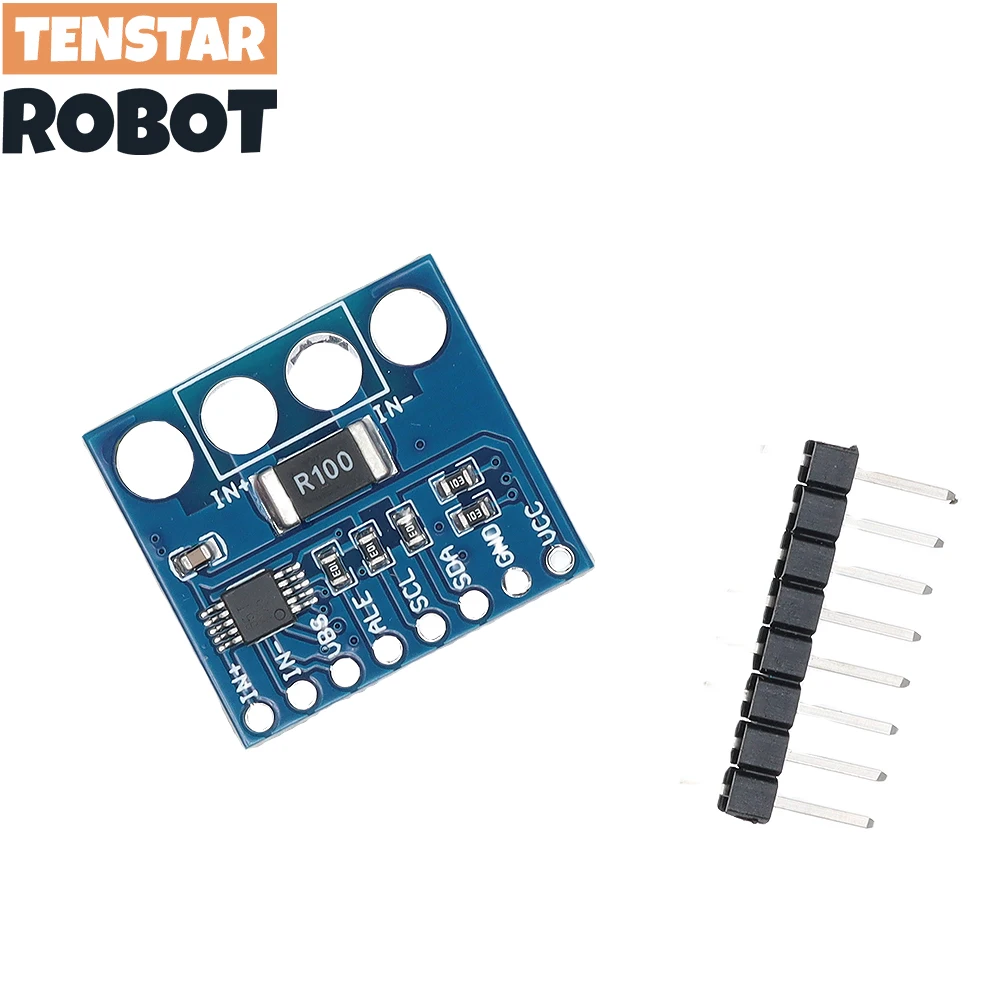

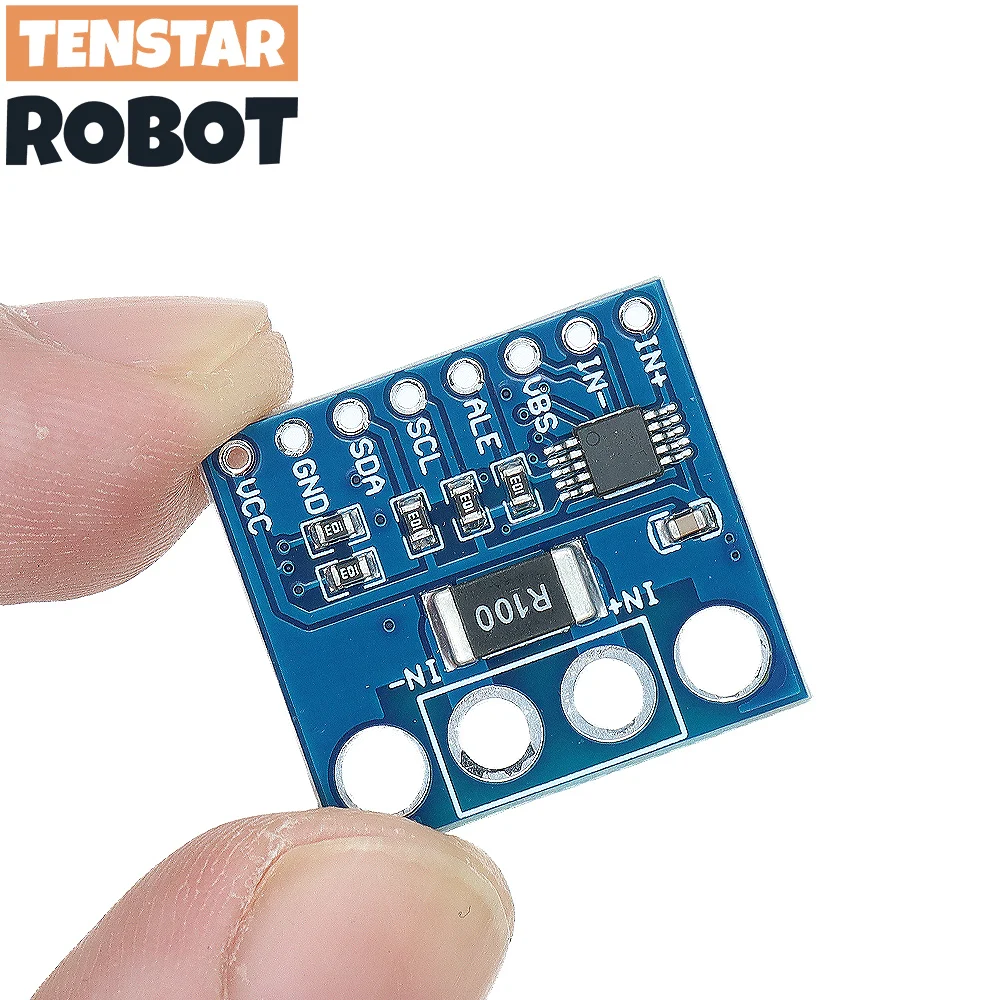

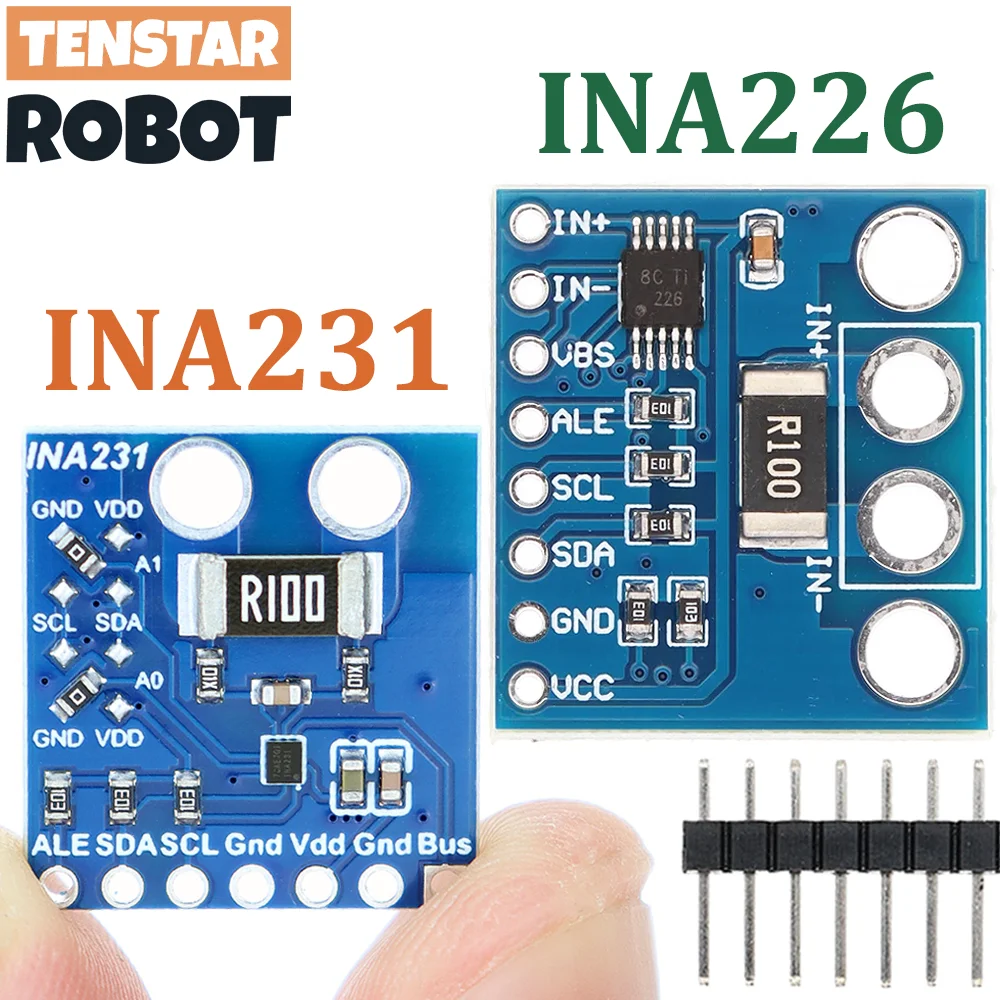

Beschreibung Der INA226 ist ein Strom-Shunt- und Leistungsmonitor mit I2C™- oder SMBUS-kompatible Schnittstelle.Das Gerät überwacht sowohl einen Shunt-Spannungsabfall als auch die Betriebsspannung.Der programmierbare Kalibrierungswert, die Umwandlungszeiten und die Durchschnittsung ermöglichen in Kombination mit einem internen Multiplikator die direkte Anzeige von Stromanampen und Leistung in Watt. Der INA226 erkennt den Strom bei Common-Mode-Busspannungen, die unabhängig von der Versorgungsspannung von 0 V bis 36 V variieren können.Das Gerät arbeitet mit einer einzigen 2,7-V- bis 5,5-V-Versorgung und zeichnet so einen typischen Versorgungsstrom von 330 μA aus.Das Gerät ist über den Betriebstemperaturbereich zwischen –40 angegeben°C und 125°C und verfügt über bis zu 16 programmierbare Adressen auf der I2C-kompatiblen Schnittstelle Features Erkennt Busspannungen von 0 V bis 36 V • Hochseitige oder Unterseitige Erkennung • Beurteilt Strom, Spannung und Leistung • Hohe Genauigkeit: – 0,1 % Verstärkungsfehler (max.) – 10-μV-Offset (max.) • Konfigurierbare durchschnittliche Optionen • 16 programmierbare Adressen • Betrieb von 2,7 V bis 5,5 V Stromversorgung • 10-poliges DGS-Paket (VSSOP). Anwendungen • Server • Telekommunikationsgeräte • Rechen • Energiemanagement • Batterieladegeräte • Netzteile • Testgeräte Pinbeschreibung VBUS: Eingang der Busspannung SDA/SCL: IIC-Busdaten und Taktsignalleitungen ALERT: Multifunktions-Alarmausgang A0/A1: IIC-Adressleitung IN+/IN-: nicht invertierender Analogeingang, invertierender Analogeingang
