Micro SD Speichererweiterungsplatine Micro SD TF Karte Memory Shield Modul SPI für Arduino

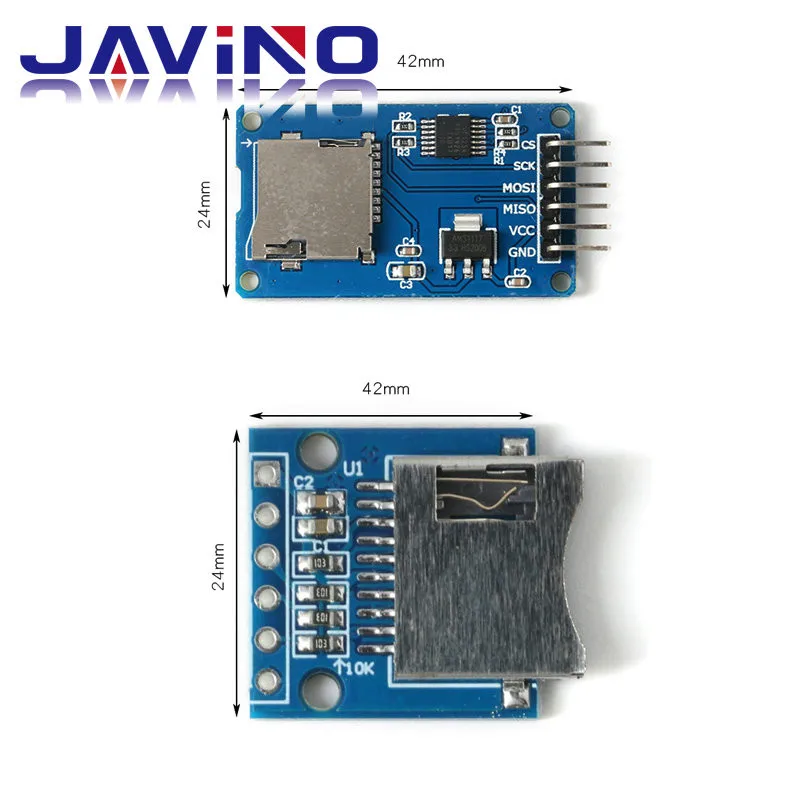

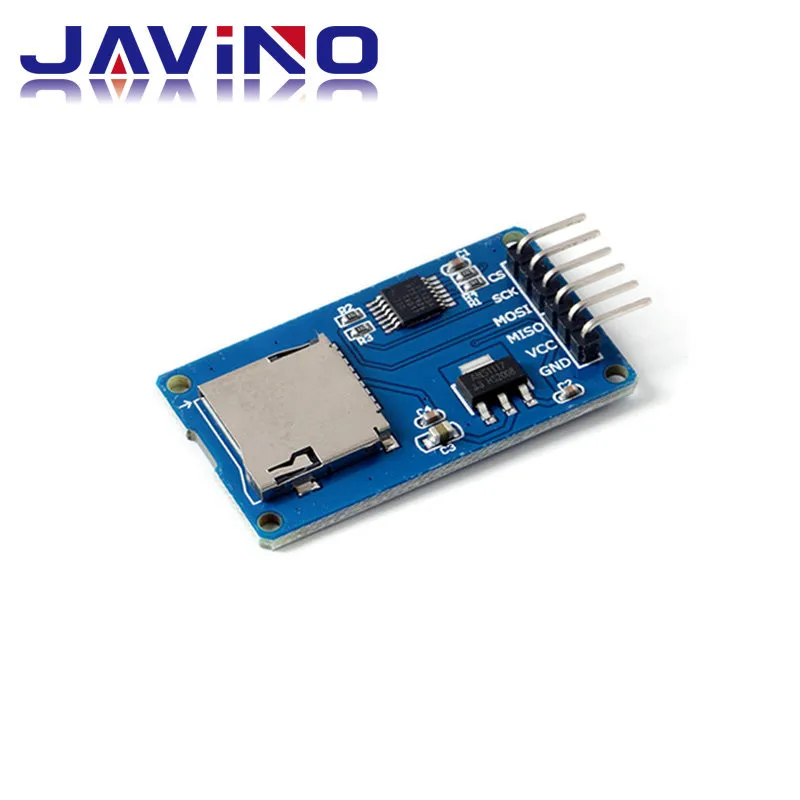

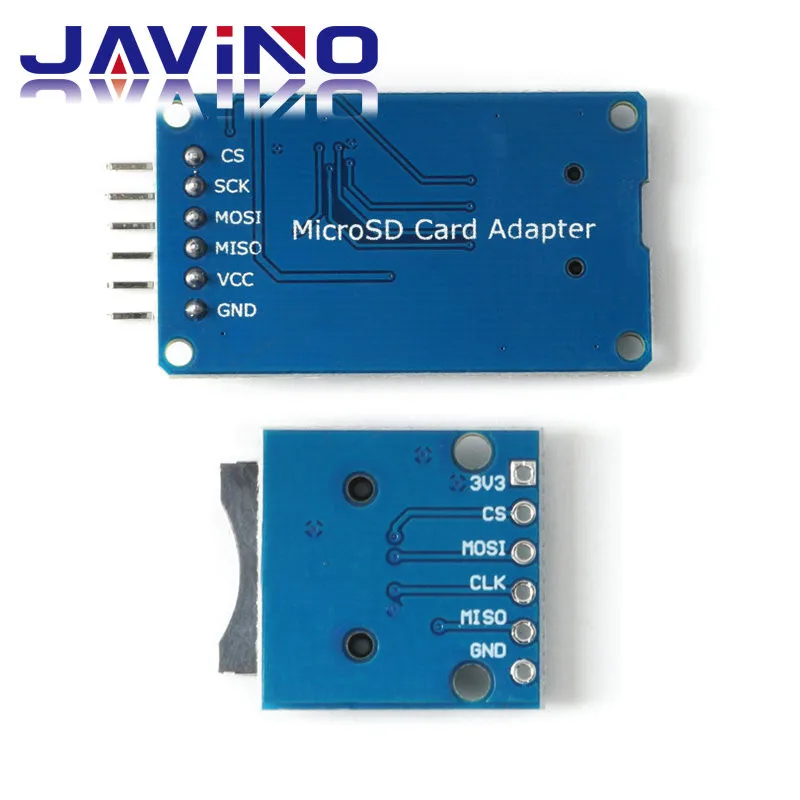

Features: Unterstützt Micro-SD-Karte, Micro-SDHC-Karte (Hochgeschwindigkeitskarte) Die Pegelumwandlungsplatine, die Schnittstellenpegel beträgt 5 V oder 3,3 V Die Kommunikationsschnittstelle ist eine Standard-SPI-Schnittstelle Steuerschnittstelle: Insgesamt sechs Pins (GND, VCC, MISO, MOSI, SCK, CS), GND zu Masse, VCC ist die Stromversorgung, MISO, MOSI, SCK ist der SPI-Bus, CS ist der Chip-Auswahl-Signalpin; 3,3-V-Regler-Schaltung: LDO-Regler-Ausgang 3,3 V als Pegelkonverter-Chip, Micro-SD-Kartenversorgung; Pegelumwandlungsschaltung: Micro-SD-Karte in die Richtung der Signale in 3,3 V, MicroSD-Karte in Richtung der Steuerschnittstelle. Das MISO-Signal wird ebenfalls in 3,3 V umgewandelt, das allgemeine AVR-Mikrocontroller-System kann das Signal lesen; Micro-SD-Kartenstecker: Ja, seit dem Bomb-Deck zum einfachen Einsetzen und Entfernen der Karte. Positionierungslöcher: 4 M2-Schrauben, Positionierungslatendurchmesser von 2,2 mm, einfach zu installierende Positionierung, um eine Kombination zwischen dem Modul zu erreichen; Spezifikationen: Stromversorgung: 4,5 V – 5,5 V, 3,3 V Spannungsreglerplatine Positionierungslöcher: 4 M2-Schrauben, Positionierungslatendurchmesser 2,2 mm Steuerschnittstelle: GND,VCC,MISO,MOSI,SCK,CS
