DIY Mini Digital Oszilloskop Kit STC8K8A Mikrocontroller Elektronische Komponente Löten Praxis Lose Kit

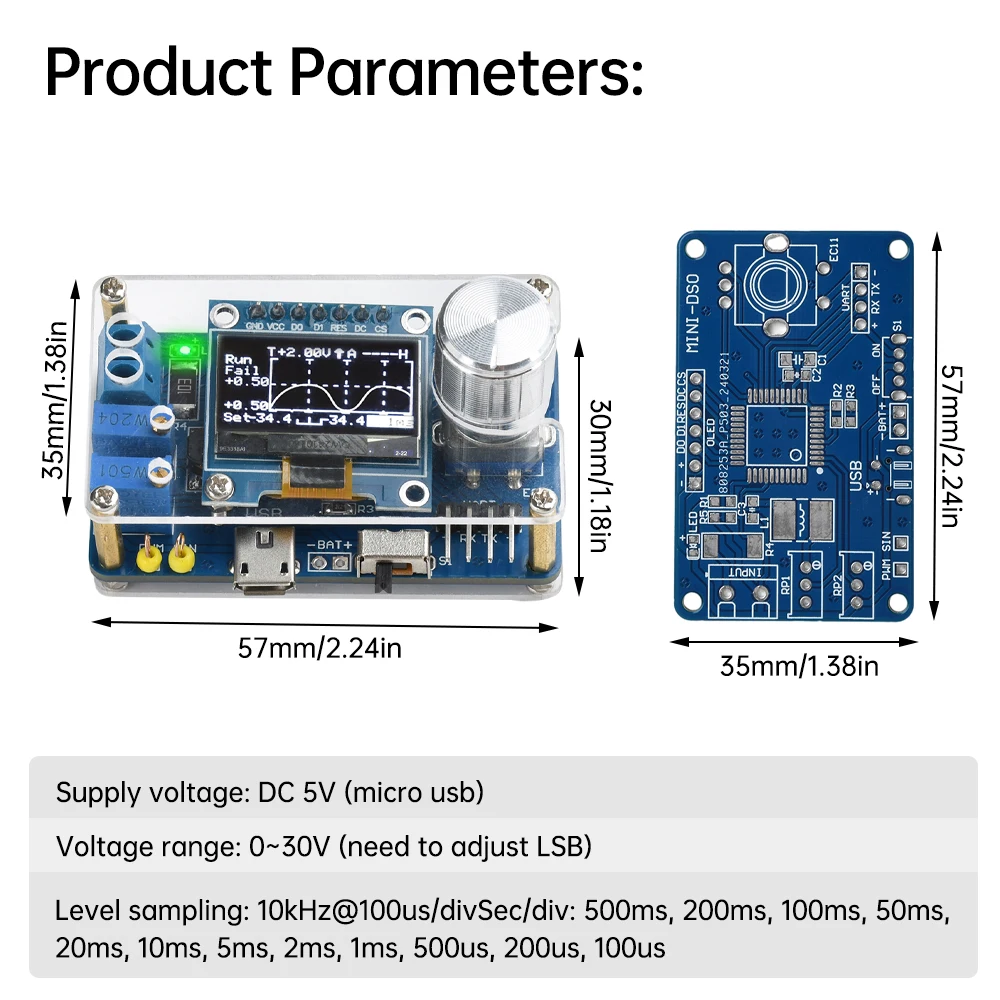

Die Montageanleitung für das Oszilloskop-Kit finden Sie im Video. Sollten Sie dennoch Probleme bei der Nutzung haben, kontaktieren Sie bitte unseren Kundenservice. Wir werden uns so schnell wie möglich bei Ihnen melden. DIY Mini Digitaloszilloskop-Bausatz STC8K8A Mikrocontroller Elektronische Komponente Löten Praxis Lose Kit 1. Kontrollleuchte: Normalerweise leuchtet die Kontrollleuchte, um anzuzeigen, dass die Probenahme läuft. Es gibt drei Auslösemodi: den automatischen Modus, den normalen Modus und den Einzelmodus. 3. Auslösesteil: Der Auslösesteil bestimmt, ob der Auslösepunkt auf der steigenden oder fallenden Flanke des Signals liegt. 4. Triggerpegel: Bei wiederholten Signalen kann der Triggerpegel eine stabile Anzeige ermöglichen. Bei Einzelsignalen kann der Triggerpegel erfassen 5. Einstellungen speichern: Beim Verlassen der Einstellungsoberfläche werden alle Parameter der Einstellungsoberfläche und der Hauptoberfläche im EEPROM gespeichert. 6. Wellenformgenerator: PWM (PWM-Generator) und SIN (Sinuswellen-Generator), RP1 und RP2 zur jeweiligen Amplitudenänderung einstellen Versorgungsspannung: DC 5V (Micro-USB) Spannungsbereich: 0~30V (LSB muss angepasst werden) Level-Abtastung: 10kHz@100us/div Sek/div: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us Leiterplattengröße: 57 x 35 mm Größe des fertigen Produkts: 57 x 35 x 30 mm DIY-Oszilloskop-Teile*1
