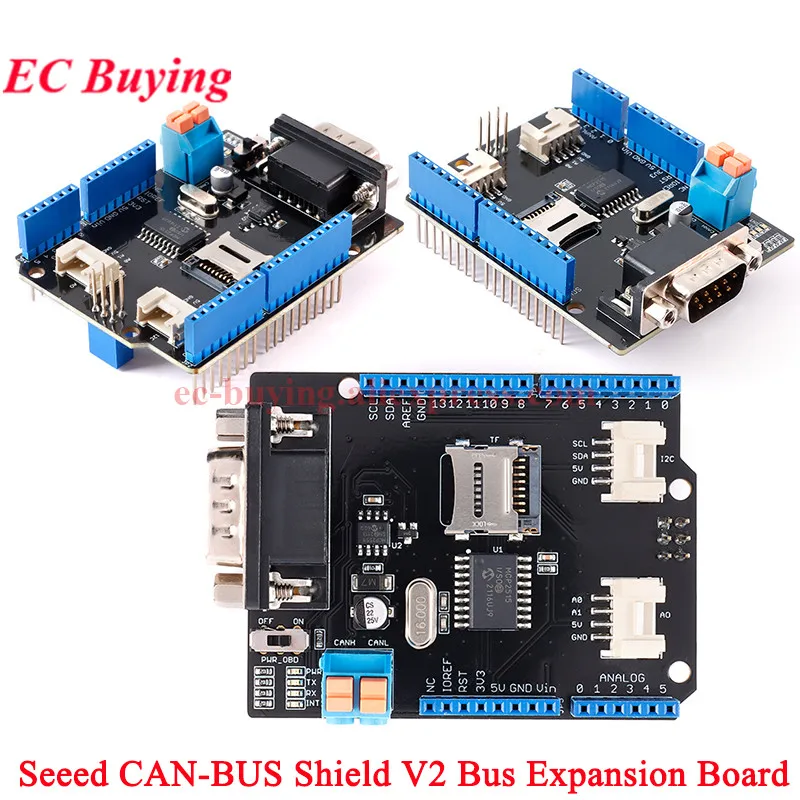

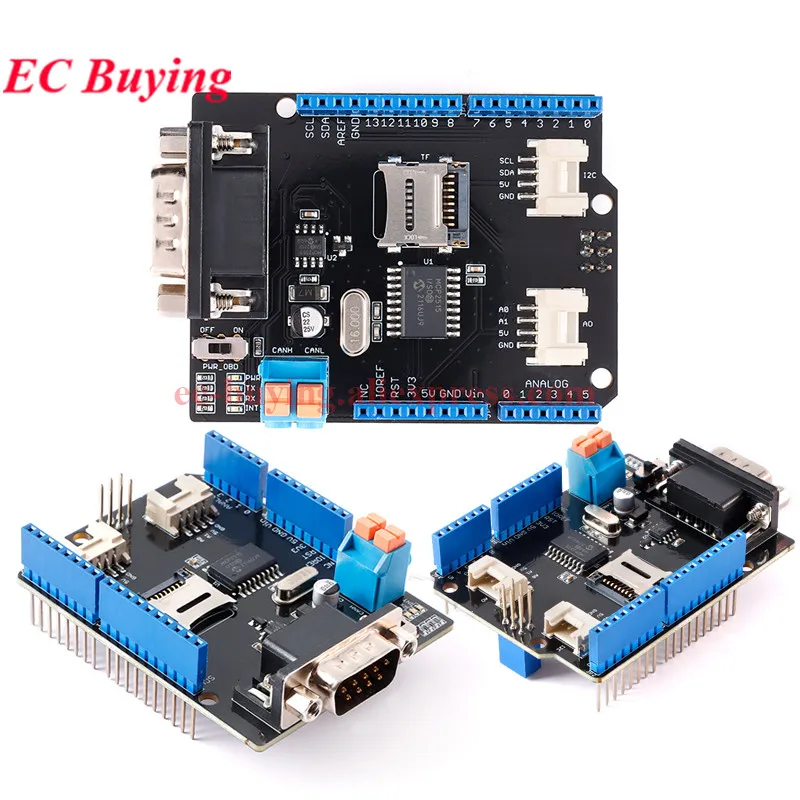

Seeed CAN-BUS Shield V2, MCP2515, für Arduino UNO/Mega
CAN-BUS ist ein gängiger Industriebus aufgrund seiner großen Reichweite, mittleren Kommunikationsgeschwindigkeit und hohen Zuverlässigkeit. Er findet sich häufig in modernen Werkzeugmaschinen, wie z. B. einem Kfz-Diagnosebus. Dieses CAN-BUS Shield verwendet den MCP2515 CAN-Bus-Controller mit SPI-Schnittstelle und den MCP2551 CAN-Transceiver, um Ihrem Arduino/Seeeduino CAN-BUS-Fähigkeit zu verleihen. Mit einem hinzugefügten OBD-II-Konverterkabel und der importierten OBD-II-Bibliothek sind Sie bereit, ein On-Board-Diagnosegerät oder einen Datenlogger zu bauen. Eigenschaften: Implementiert CAN V2.0B mit einer Geschwindigkeit von bis zu 1 Mbit/s SPI-Schnittstellengeschwindigkeit bis zu 10 MHz Standard (11 Bit) und erweiterte (29 Bit) Daten- und Remote-Frames Zwei Empfangspuffer mit priorisierter Nachrichtenspeicherung Industrieller Standard DB-9 Stecker LED-Anzeigen 1.DB9-Schnittstelle – zum Anschluss an die OBDII-Schnittstelle über ein DBG-OBD-Kabel. 2.V_OBD – Die Stromversorgung erfolgt über die OBDII-Schnittstelle (von DB9). 3.LED-Anzeige: PWR: Leistung TX: Blinkt beim Senden der Daten RX: Blinkt, wenn Daten empfangen werden INT: Datenunterbrechung 4.Terminal – CAN_H und CAN_L 5. für Arduino UNO Pinbelegung 6. Serieller Grove-Anschluss 7. I2C-Grove-Anschluss 8. ICSP-Pins 9.IC – MCP2551, ein Hochgeschwindigkeits-CAN-Transceiver 10.IC – MCP2515, eigenständiger CAN-Controller mit SPI-Schnittstelle
