nRF52840 BLE USB-Dongle mit externer Antenne, Sniffer-Firmware

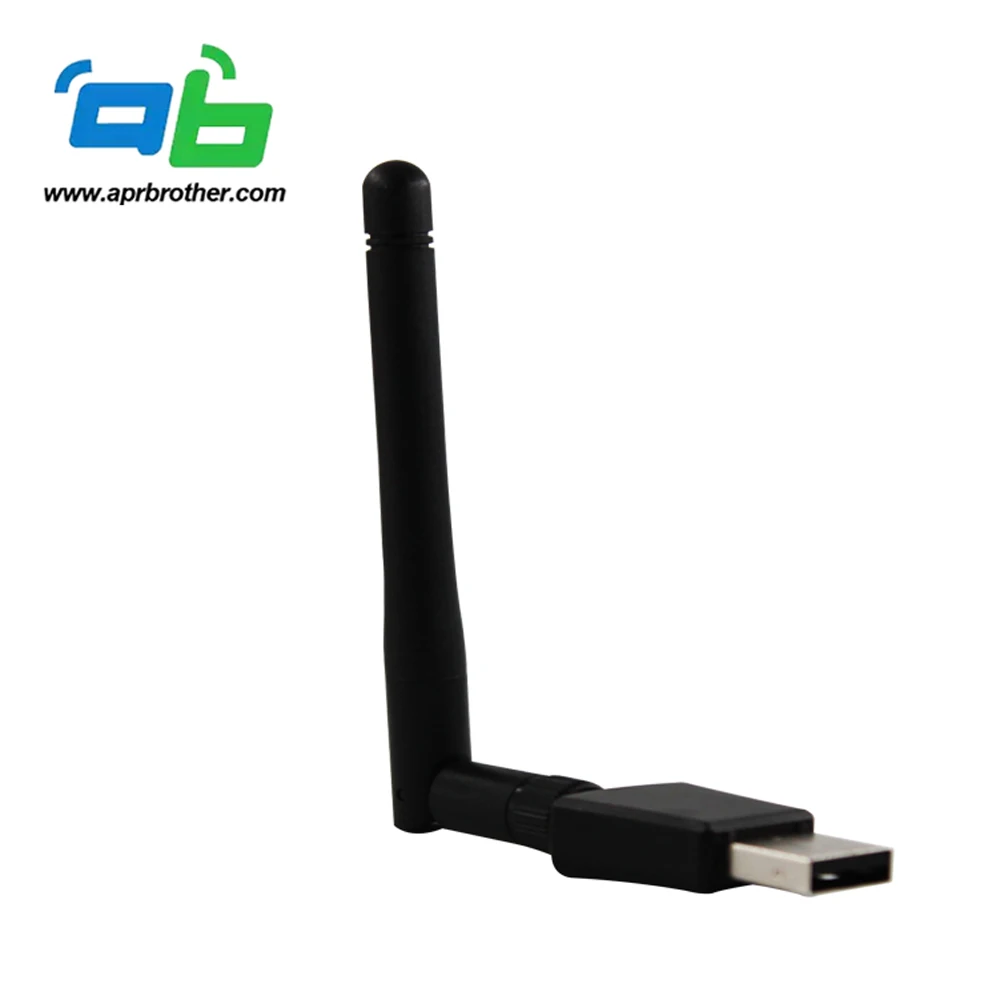

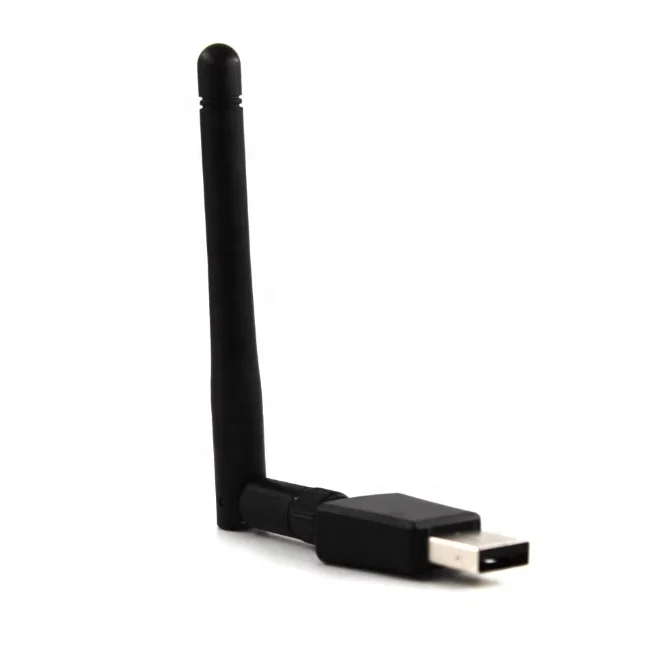

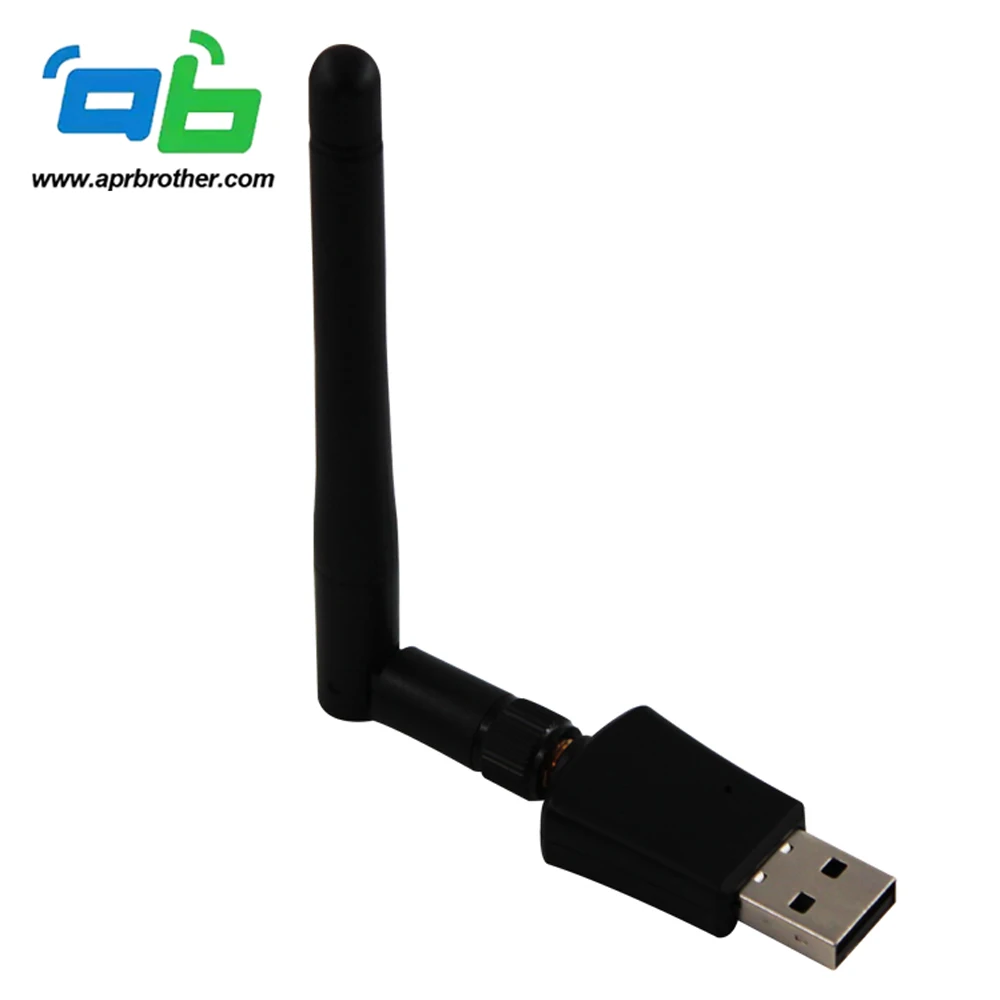

April USB-Dongle 52840 Ein kleiner und kostengünstiger nRF52840 USB-Dongle-Formfaktor mit externer Antenne Der April USB-Dongle 52840 wird ab dem 17. Januar 2025 mit dem Adafruit nRF52 Bootloader geliefert.Der Bootloader ist ein CDC/DFU/UF2-Bootloader.UF2 ist ein benutzerfreundlicher Bootloader, der als Flash-Laufwerk angezeigt wird.Sie können Anwendungsbilder im .uf2-Format einfach auf das Flash-Laufwerk kopieren, um neue Firmware zu laden Firmware für Dongle 52840 Der USB-Dongle nRF52840 ist mit Firmware geflashtnRF Sniffer für BLEaus dem Nordischen. Hauptmerkmale für Dongle 52840 nRF52840 Flash-basiertes ANT/ANT+™, BLE-SoC-Lösung Taste und LEDs für Benutzerinteraktion Superkleiner Formfaktor Integrierter USB-Bootloader mit tasterloser Unterstützung (Adafruit nRF52 Bootloader) Integrierte externe Antenne USB-Unterstützung Hardwarebeschreibung für Dongle 52840 Der nRF52840 Dongle kann als Entwicklungsplattform für den nRF52840 SoC verwendet werden.Es verfügt über vom Benutzer konfigurierbare LEDs und eine Taste.Neben der Funkkommunikation kann der nRF52840 SoC über USB mit einem Computer kommunizieren. Der USB-Dongle ist dem USB-Dongle PCA10059 von Nordic sehr ähnlich.Aber es hat weniger Pinbelegungen und Tasten. Tasten und LEDs für Dongle 52840 Der nRF528540 Dongle ist mit einer LED (LED1), einer mehrfarbigen RGB-LED (LED2) und einer vom Benutzer konfigurierbaren Taste (SW1) ausgestattet. Die LEDs und der Knopf sind mit dedizierten I/Os auf dem nRF52840 SoC verbunden. SW1 – P1.06 LED1 – P0,06 LED2-LED Rot - P0,08 Grün - P1.09 Blau – P0,12 SWD-Schnittstelle für Dongle 52840 Auf der Vorderseite des nRF52840 Dongles befinden sich Anschlusslöcher für die SWD-Schnittstelle. Pinbelegung P1 (von quadratischem Lötlöchlein) Masse Verg. SW-DIY SWD-Takt
