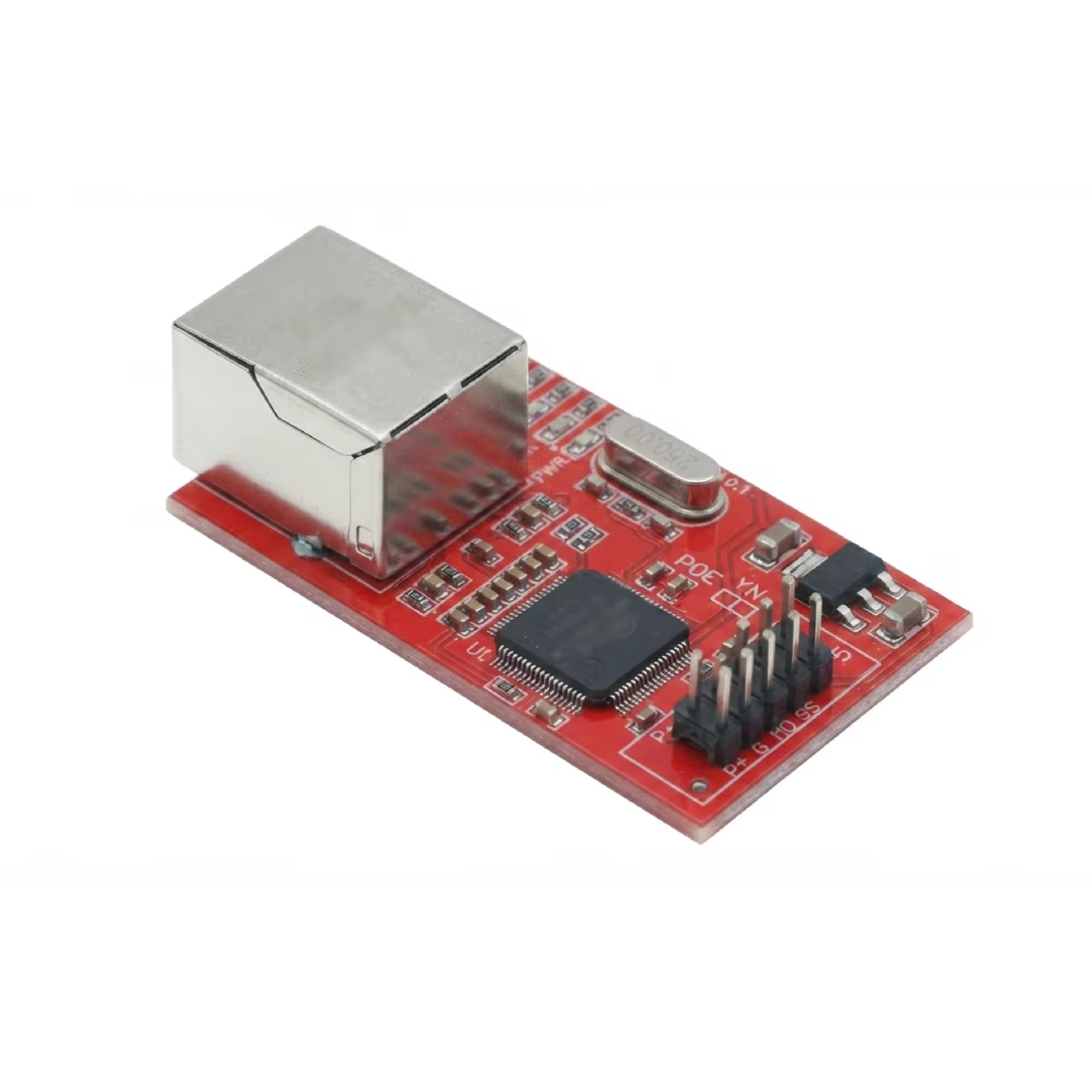

Mini W5100 LAN Ethernet Shield Netzwerkplatinenmodul R3 W5100 3,3 V kompatibles Ethernet UNO Mega 2560

Produktname W5100 ist ein multifunktionaler Ein-Chip-Netzwerkschnittstellen-Chip mit integriertem 10/100-Ethernet-Controller, der hauptsächlich in hochintegrierten, hochstabilen, leistungsstarken und kostengünstigen Embedded-Systemen eingesetzt wird. Mit W5100 kann eine Internetverbindung ohne Betriebssystem hergestellt werden. W5100 ist kompatibel mit IEEE802.3 10BASE-T und 802.3u 100BASE-TX. W5100 integriert die gesamte Hardware und verfügt über einen über Jahre hinweg marktgeprüften TCP/IP-Protokoll-Stack, eine Ethernet-Medientransportschicht (MAC) und eine physikalische Schicht (PHY). Mit W5100 muss die Ethernet-Steuerung nicht berücksichtigt werden, es ist lediglich eine einfache Port- (Socket-) Programmierung erforderlich. Beschreibung Es stehen verschiedene Schnittstellen zur Verfügung: direkter Bus, indirekter Bus und SPI-Bus; Hardware unterstützt TCP/IP-Protokollstapel, unterstützt TCP, UDP, ICMP, IGMP, IPv4, ARP und PPPoE. Bis zu 4 unabhängige Ports; Interne Integration 16KBYTE Senden und Empfangen von Cache; Eine Vielzahl von Informationen, die den Ausgang anzeigen, einschließlich RX, TX, Voll-/Duplex, Kollision, Verbindung, Geschwindigkeit; Unterstützung für automatische Polaritätsumschaltung (MDI / MDIX); 3,3 V Stromversorgung, IO-Signal kompatible 5 V Spannung; Kommt mit Ethernet-Anschluss, zweireihig 2 * 14 2,0 mm Pin-kompatibel Die offizielle Ethernet-Bibliothek.
