10 stücke 28BYJ-48 5V/12V 4 Phase Schrittmotor ULN2003 Getriebe Motor Fahrer Bord Schrittmotoren modul Für Arduino 28BYJ Fahrer Bord

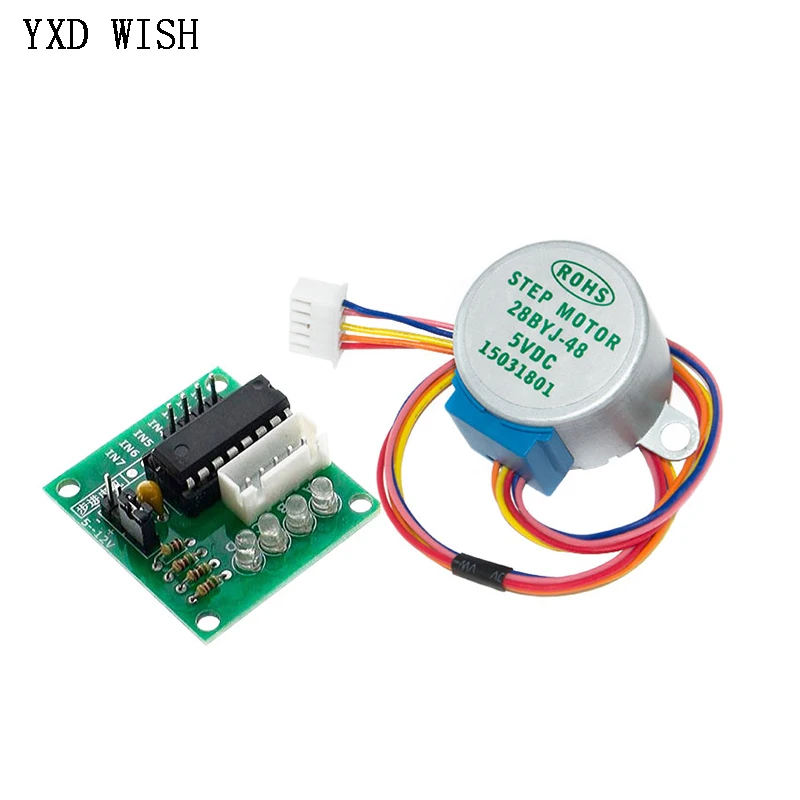

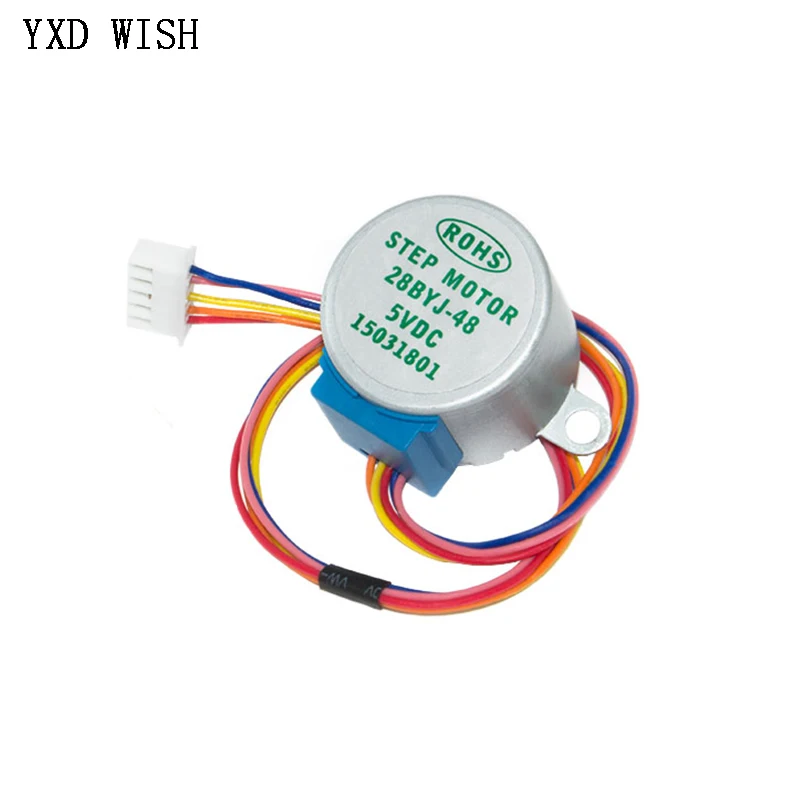

10 Stück 28BYJ-48 5V/12V 4-Phasen-Schrittmotor ULN2003 Getriebemotor-Treiberplatine Schrittmotoren-Modul für Arduino 28BYJ-Treiberplatine 28BYJ-48 Schrittmotor Beschreibung: Getriebe-Schrittmotor DC 5V 4-Phasen Schrittmotor Reduktions-Schrittmotor Brandneu und von hoher Qualität. Durchmesser: 27 mm. Spannung: 5V/12V (optional) Schrittwinkel: 5,625 x 1/64. Reduktionsverhältnis: 1/64. Farbe: Silber Ein 4-Phasen-Schrittmotor mit 5-Leiter-Kabel kann über den ULN2003-Chip gesteuert werden. Es kann auch als Zweiphasenanschluss verwendet werden. ULN2003 Modul: Der ULN2003-Hochleistungschip treibt den Schrittmotor an. Die LEDs A, B, C und D zeigen den Betriebszustand des Vierphasen-Schrittmotors an. Ausgestattet mit einer Standard-Schnittstelle für Schrittmotoren, kann bei der Verwendung direkt eingesteckt werden. Verkabelungsmethode: Die linke Seite von IN1 bis IN7 entspricht der 7 IO-Leitung des Mikrocontrollers; Die rechte Seite der weißen Buchsenstiftbelegung, von oben nach unten, ist wie folgt definiert: VCC, A, B, C, D (dann gemeinsame Leitung des Schrittmotors, A-Phase, B-Phase, C-Phase, D-Phase). Der untere Teil des 2-poligen Stifts ist GND (Masse), V+ ist dann +5 V. Es kann direkt in die Mikrocontroller-Entwicklungsplatine oder die Systemplatine eingebaut werden. Dazu müssen die 4 I/O-Anschlüsse, 5 V und Masse von der Entwicklungsplatine abgezogen werden. Die Entwicklungsplatine/Systemplatine und die Motorsteuerplatine sind über 6 DuPont-Leitungen miteinander verbunden. Abmessungen der Treibermodulplatine: 2,8 cm x 2,8 cm x 2 cm. Hinweis: Bitte berücksichtigen Sie eine Abweichung von 1–3 mm aufgrund manueller Messung.Bitte stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie bieten. Aufgrund der unterschiedlichen Darstellung auf verschiedenen Monitoren kann das Bild die tatsächliche Farbe des Artikels nicht genau wiedergeben. Danke!
