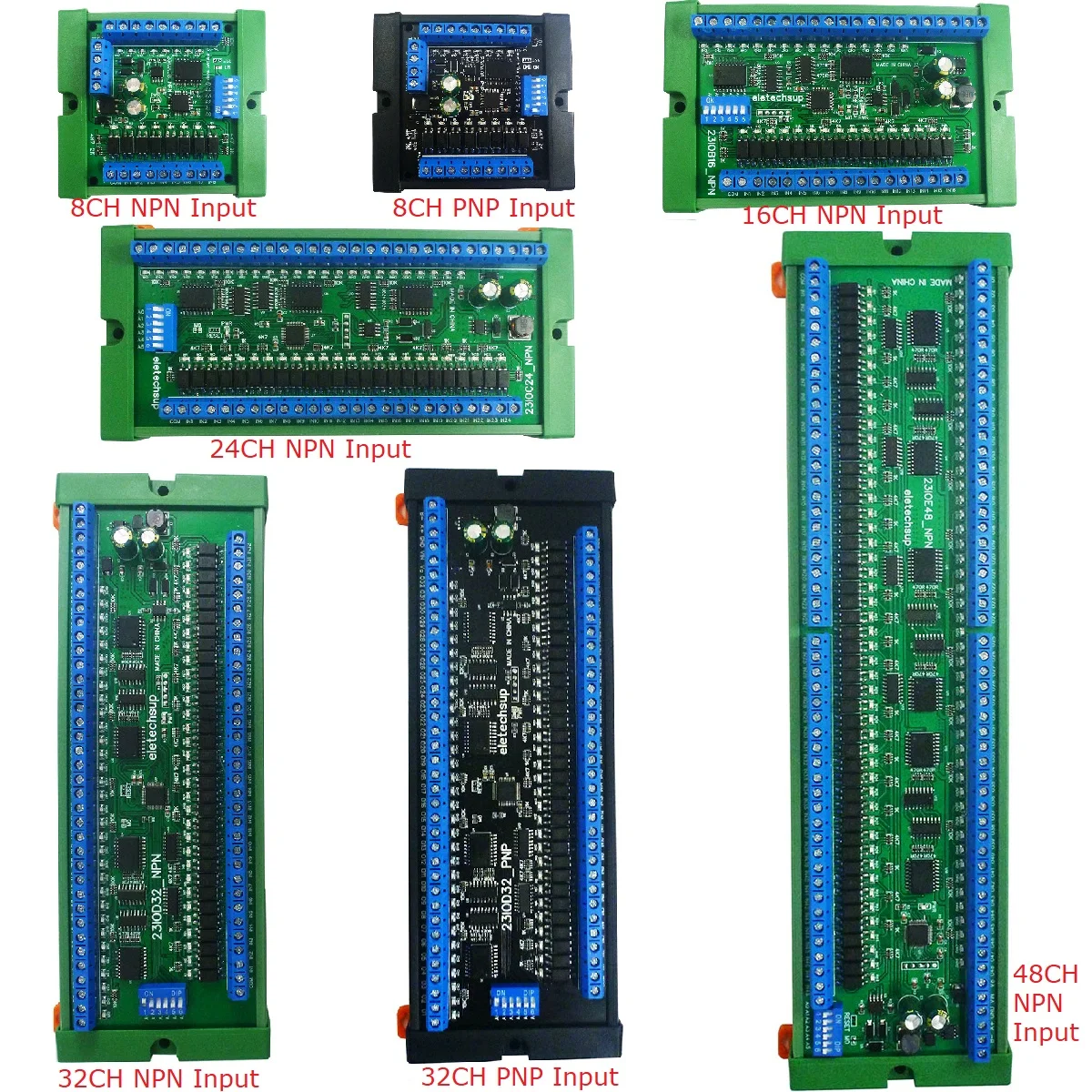

RS485 Remote IO Modul 8 16 24 32 48CH Multifunktions-SPS DI-DO Erweiterungsplatine DIN-Schienenbox Standard MODBUS RTU-Protokoll

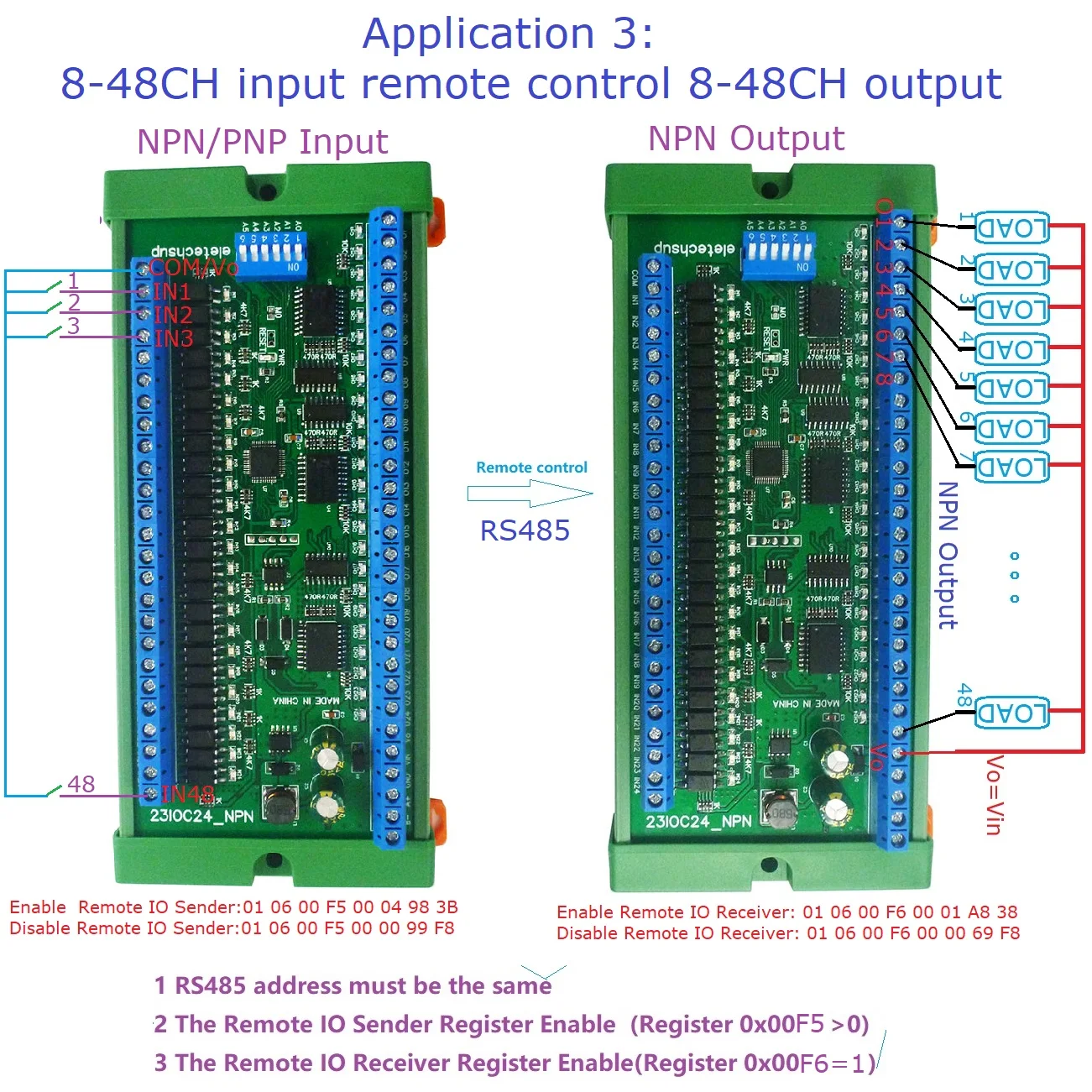

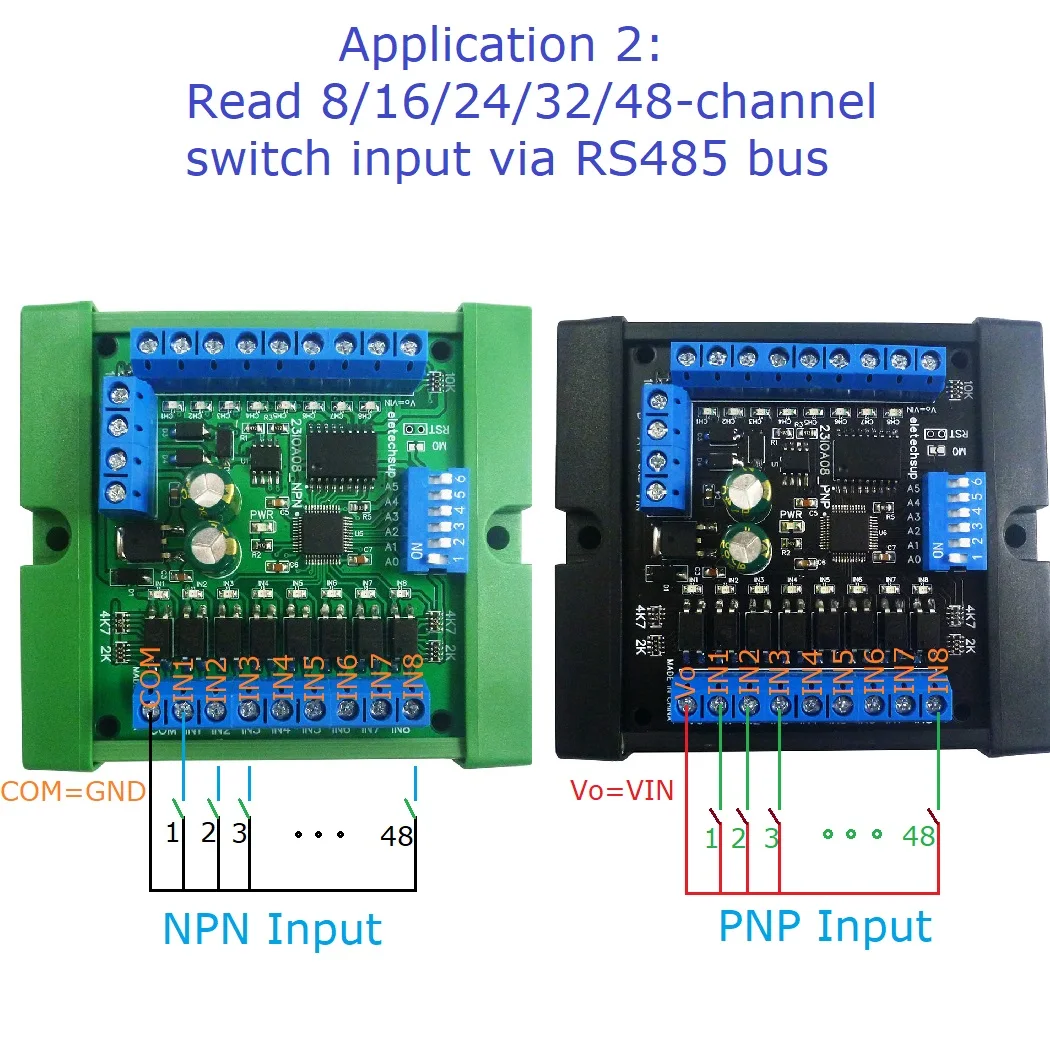

Produktname: RS485 Remote IO Modul 8 16 24 32 48CH Multifunktions-SPS DI-DO-Erweiterungsplatine DIN-Schienenbox Standard MODBUS RTU Protocol Paket beinhaltet: 1PCS DC 9V 12V 24V 8/16/24/32/48CH Eingang &8/16/24/32/48CH-Ausgang RS485 IO-Modul Beschreibung: 1 Arbeitsspannung: DC 6,5–30 V (9 V, 12 V, 24 V). 2 Arbeitsstrom: 8-50MA 3 8/16/24/32/48 optisch isolierte Eingangsanschlüsse, NPN-Eingang, 8/32-Kanal-Version kann PNP-Eingang wählen 4 8/16/24/32/48 Darlington-Transistorausgänge (ULN2803 NPN-Ausgang) 5 Der Standardbefehl verfügt über eine Vielzahl von Ausgabemodi: „Öffnen“, „Schließen“, „Momentan“, „Selbstsperrend“, „Interlock“, „Verzögerung“, 6 Befehle 6 Das iDer Nput-Port kann den Ausgangsanschluss einer anderen Platine über den RS485-Bus fernsteuern (relevante Register müssen eingestellt werden). 7 MODBUS-Befehl 1 unterstützt 03 06 16 Funktionscodes, MODBUS-Befehl 2 unterstützt 01/02/03/05/06/15/16 Funktionscodes 8 Die maximale Verzögerung des 1-MODBUS-Befehls beträgt 255 Sekunden 9 Im MODBUS-Befehlsmodus können bis zu 64 Geräte parallel verwendet werden 10 Die Standardbaudrate beträgt 9600 BPS. Sie können die Baudrate per Jumper auswählen: 1200/2400/4800/19200/38400/57600/115200BPS 11 Größen (mit Box): 85x80x30mm(8CH),130x80x30mm(16CH),173x80x30mm(24CH),215x80x30mm(32CH),293x80x30mm(48CH) 12 Gewicht (mit Box): 97 g (8CH), 148 g (16CH), 197 g (24CH), 246 g (32CH), 339 g (48CH) 13 Maximale Belastung: Der maximale Laststrom jedes Kanals beträgt 300 mA Für weitere Informationen kontaktieren Sie mich bitte Anwendung PLC IO-Erweiterungsplatine RS485 Fernbedienung Smart Home, Heimautomation, Wiser Home; PTZIPKamera Sicherheitsüberwachung Identifikationssystem; LED-Lampentreiber Automatische Vorhangsteuerung Anwendung 1: Steuern Sie den 8/16/24/32/48-Kanal-Schaltausgang über den RS485-Bus Anwendung 2: Lesen Sie den 8/16/24/32/48-Kanal-Schaltereingang über den RS485-Bus Anwendung 3: 8/16/24/32/48 Kanale Eingang Fernbedienung 8/16/24/32/48 Kan
