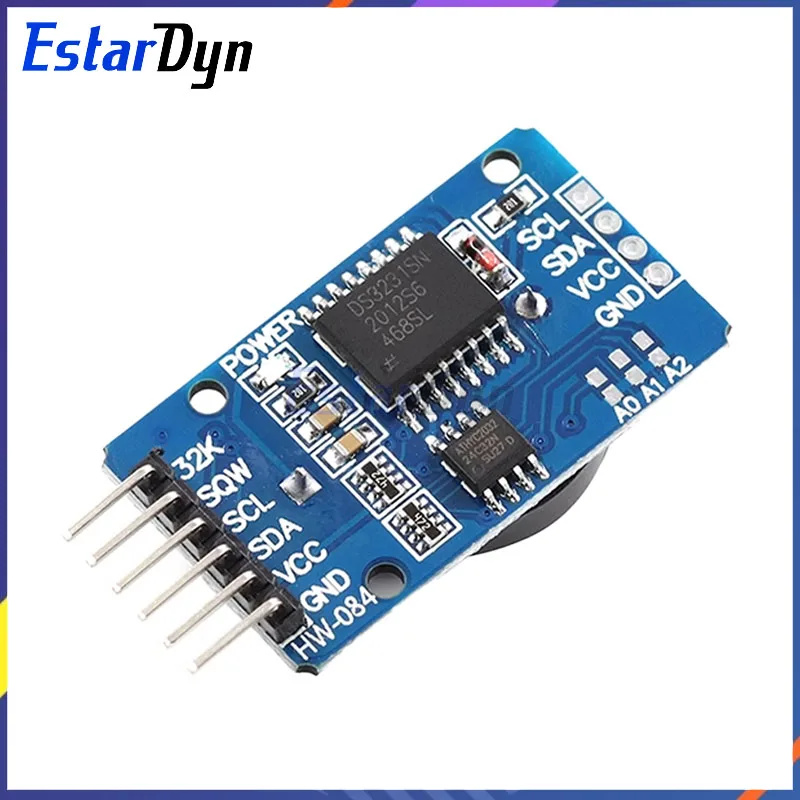

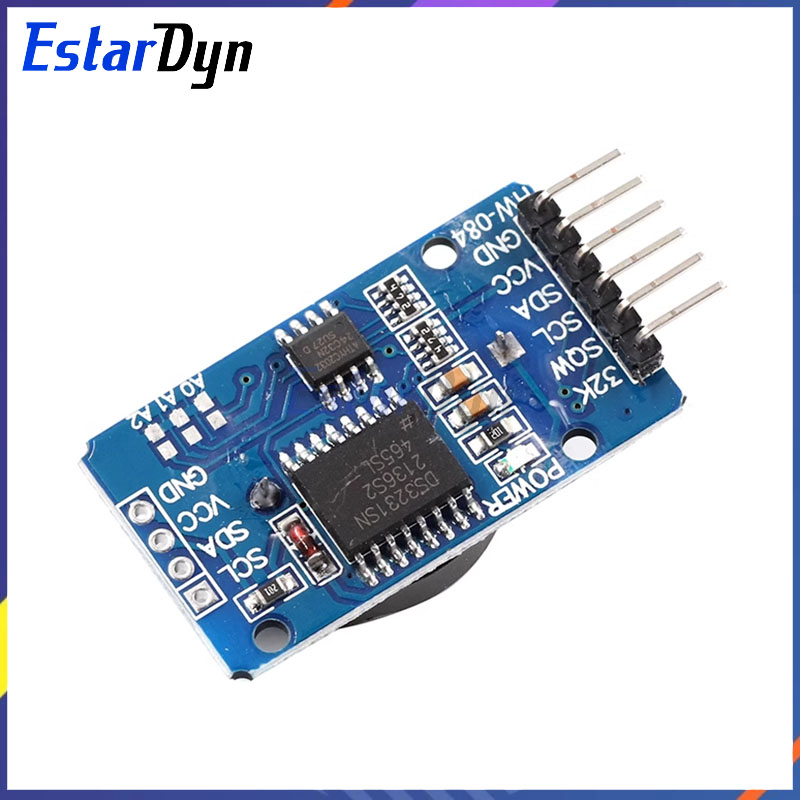

DS3231 AT24C32 IIC-Modul Präzisionsuhrmodul (ohne Batterie) DS3231 Speichermodul
Hinweis: Assistent Das Chipsuffix ist zufällig und kann entweder DS3231SN oder DS3231M sein. Der DS3231 ist eine kostengünstige, extrem genaue I2C-Echtzeituhr (RTC) mit einem integrierten temperaturkompensierten Quarzoszillator (TCXO) und Quarz.Das Gerät verfügt über einen Batterieanschluss, trennt die Hauptstromversorgung ab und gewährleistet eine genaue Zeitmessung.Integrierter Oszillator verbessert die langfristige Genauigkeit des Geräts und reduziert die Anzahl der Komponenten in der Produktionslinie.Der DS3231 ist für kommerzielle und industrielle Temperaturbereiche erhältlich und wird in einem 16-poligen 300mil SO-Gehäuse geliefert. RTC speichert Informationen zu Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr.Bei weniger als 31 Tagen im Monat wird das Enddatum automatisch angepasst, einschließlich Korrekturen für Schaltjahre.Die Uhr arbeitet entweder im 24-Stunden- oder im Band-/AM-/PM-Format des 12-Stunden-Formats.Bietet zwei konfigurierbare Weckerfunktionen und ein Kalender kann auf eine Rechteckwellenausgabe eingestellt werden.Adressen und Daten werden seriell über einen bidirektionalen I2C-Bus übertragen. Eine präzise temperaturkompensierte Spannungsreferenz- und Komparatorschaltung überwacht den Status von VCC, um Stromausfälle zu erkennen, einen Reset-Ausgang bereitzustellen und bei Bedarf automatisch auf die Notstromversorgung umzuschalten.Zusätzlich wird der /RST-Pin überwacht, um manuell eine μP-Reset-Funktion zu generieren. Spart Zeit und bietet hohe Präzision, der DS3231 verfügt auch über einige weitere Funktionen, die das System mit zusätzlichen Merkmalen und einer Reihe von Optionen erweitern.Das Gerät integriert einen sehr präzisen digitalen Temperatursensor, der über die I2C*-Schnittstelle zugänglich ist (gleichzeitig).Die Genauigkeit dieses Temperatursensors beträgt ± 3.° C. Der integrierte Stromversorgungssteuerkreis kann automatisch die Hauptstromversorgung und die Standby-Stromversorgung (d.h. die Niedervoltbatterie) erkennen
