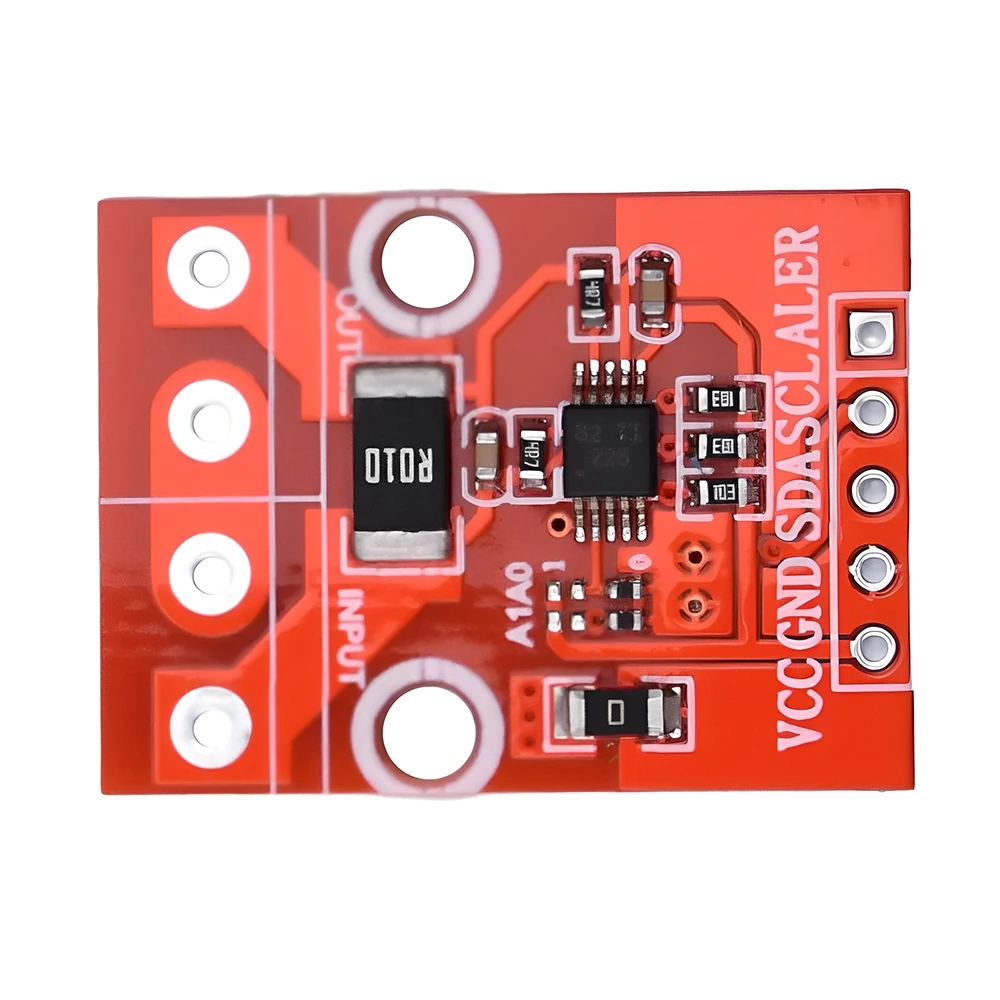

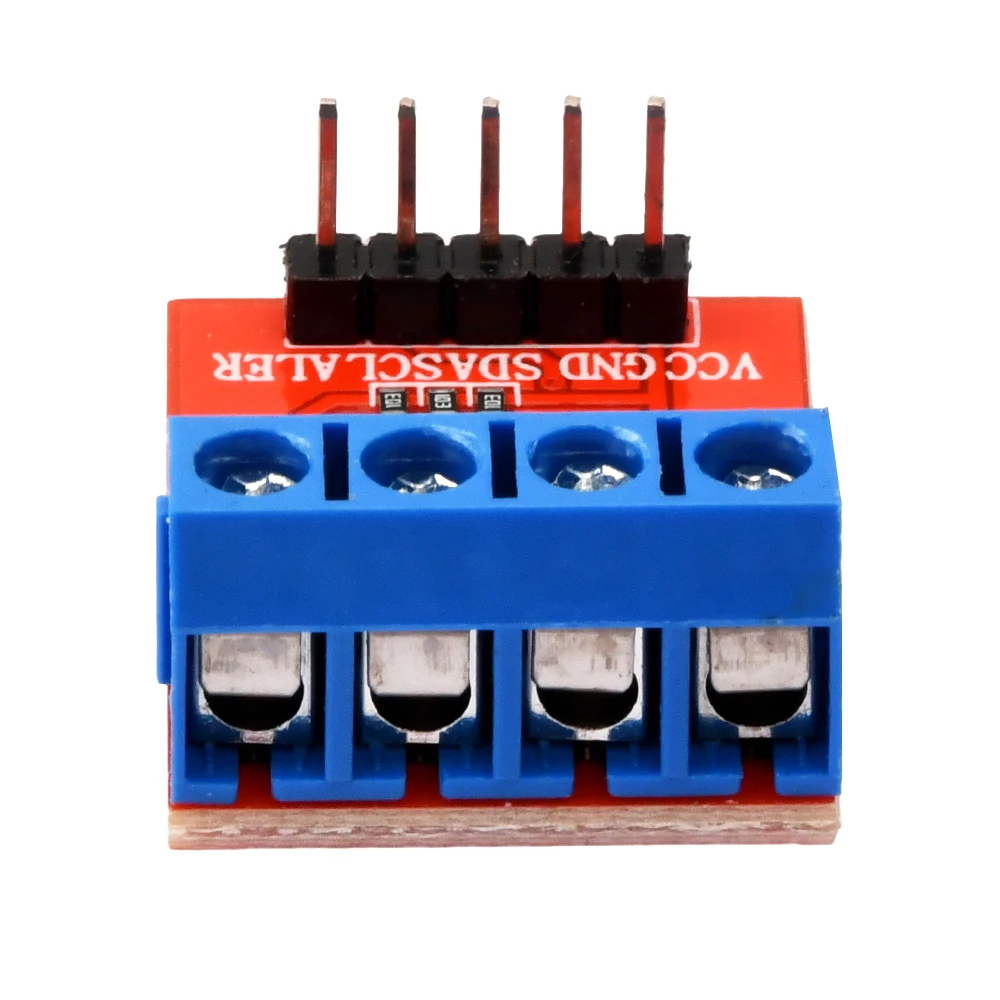

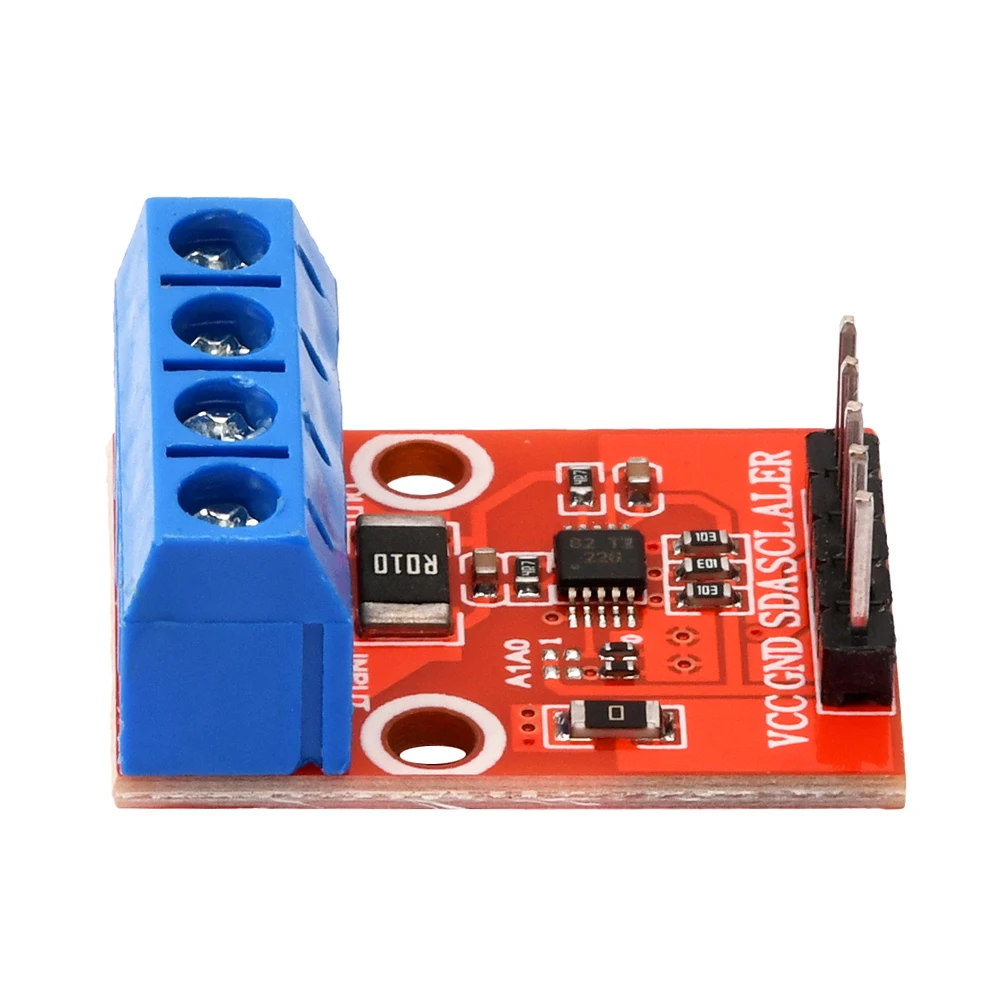

INA226 Spannungs- und Strommodul DC 0–36 V Strom- und Spannungsüberwachungssensormodul I2C-Schnittstelle
Produkteigenschaften: Der INA226 ist ein Strom-Shunt- und Leistungsmonitor mit einer I2C™- oder SMBUS-kompatiblen Schnittstelle. Das Gerät überwacht gleichzeitig den parallelen Spannungsabfall und die Busversorgungsspannung. Programmierbare Kalibrierungswerte, Konvertierungszeit und Mittelwertbildung, kombiniert mit einem internen Multiplikator, ermöglichen die direkte Ablesung von Strom in Ampere und Leistung in Watt. Der INA226 erfasst den Strom an der Gleichtakt-Busspannung, die unabhängig von der Versorgungsspannung zwischen 0 V und 36 V variieren kann. Das Gerät wird mit einer einzigen Versorgungsspannung von 2,7 V bis 5,5 V betrieben, mit einem typischen Stromverbrauch von 330 µA. Das Gerät hat einen Nennbetriebstemperaturbereich von –40 °C bis 125 °C und verfügt über bis zu 16 programmierbare Adressen auf einer I2C-kompatiblen Schnittstelle. Produktparameter: Messspannung: 0 V bis 36 V (negative Spannungen können nicht gemessen werden) Messbereich Strom: –20 A bis +20 A Bidirektionale Korrespondenz → Kann den Strom sowohl von der Hoch- als auch von der Niedrigseite erkennen. Versorgungsspannung: 2,7 V bis 5,5 V* Schnittstelle: I2C I2C-Adresse: 16 Adressen können über Lötpads eingestellt werden Eingangs-Offsetspannung: ±10 µV Genauigkeit: ±1 % Auflösung: 16 Bit (Strom: 1,25 mA, Spannung: 1,25 mV) Stromverbrauch: Weniger als 1 mA Abmessungen: 20 mm x 27 mm (Befestigungslöcher 3 mm) Gebrauchsanweisung: VCC: Stromversorgungseingang 2,7-5,5V GND: Minuspol der Stromversorgung SDA, SCL: l2C-Bus-Daten- und Taktsignalleitungen WARNUNG: Multifunktions-Alarmausgang AO, A1: l2C-Adressleitungen Hinweise: *VIN misst die Spannung am Pluspol der Stromversorgung, CND misst die Spannung am Minuspol der Stromversorgung, VOUT misst den Strom am Eingang/Ausgang. Dieses Modul kann nur Gleichstromversorgungen von 0-36V messen, mit einem maximalen Strom von 20A. VCC-Spannung: 2,7-5,5V, GND-GND. Weitere Parameter entnehmen Sie bitte dem Datenblatt.
