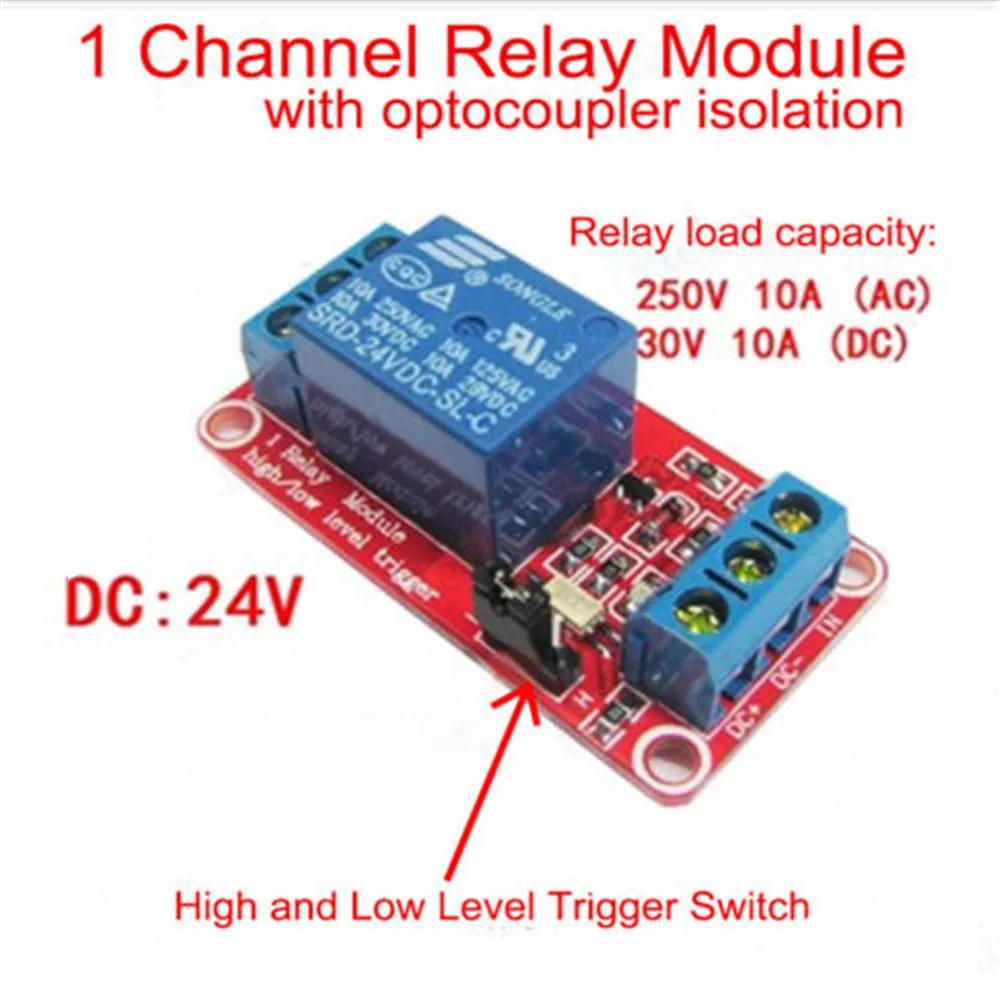

5V 9V 12V 24V 1-Kanal-Relaismodul-Board-Abschirmung mit Optokoppler-Unterstützung Hoch- und Low-Level-Trigger

Features: 1.Verwendung einer bidirektionalen Optokoppler-Isolierung mit starker Fahrfähigkeit und stabiler Leistung. 2.Das Modul kann über Jumper-Einstellungen bei hohen oder niedrigen Pegeln ausgelöst werden. 3.Es gibt vier feste Bolzenlöcher. 4.Mit Betriebskontrollleuchte (rot). 5.Das Schnittstellendesign ist benutzerfreundlich und alle Schnittstellen können über die Verkabelungsklemmen direkt angeschlossen und herausgeführt werden. Produktparameter: Auslösestrom: 5mA Arbeitsspannung des Moduls: DC12V Laststrom: 2A Modulgröße: 50 * 26 mm * 18,5 mm (L * B * H) Es gibt vier feste Bolzenlöcher mit einem Abstand von 3,1 mm und 44,5 mm * 20,5 mm Modulschnittstelle DC+: An den Pluspol der Stromversorgung anschließen (Spannung gemäß Relaisanforderungen) DC -: An den Minuspol der Stromversorgung anschließen IN: Das Relais kann so gesteuert werden, dass es auf hohen oder niedrigen Pegeln eingeschaltet wird Relaisausgangsanschluss: NEIN: Relais normalerweise offene Schnittstelle, vor dem Ansaugen des Relais suspendiert, nach dem Ansaugen mit COM kurzgeschlossen COM: Gemeinsame Relaisschnittstelle NC: Relais normalerweise geschlossene Schnittstelle, kurzgeschlossen an COM vor dem Einschalten des Relais, nach dem Einschalten aufgeschaltet Auslöseswahlterminal für hohe und niedrige Pegel 1.Wenn der Jumper auf LOW kurzgeschlossen wird, wird er bei einem niedrigen Pegel ausgelöst; 2.Wenn der Jumper kurzgeschlossen ist, löst er einen hohen Pegel aus. Verpackungsliste: 1x 5V 9V 12V 24V 1-Kanal-Relaismodul Board Shield mit Optokoppler-Unterstützung High-Level- und Low-Level-Trigger
