140W USB-C Schnelllade-Trigger-Board-Modul PD/QC-Decoy-Board USB-Typ-C-PD 3,1 Power Delivery-Boost-Modul 28V/36V/48V.

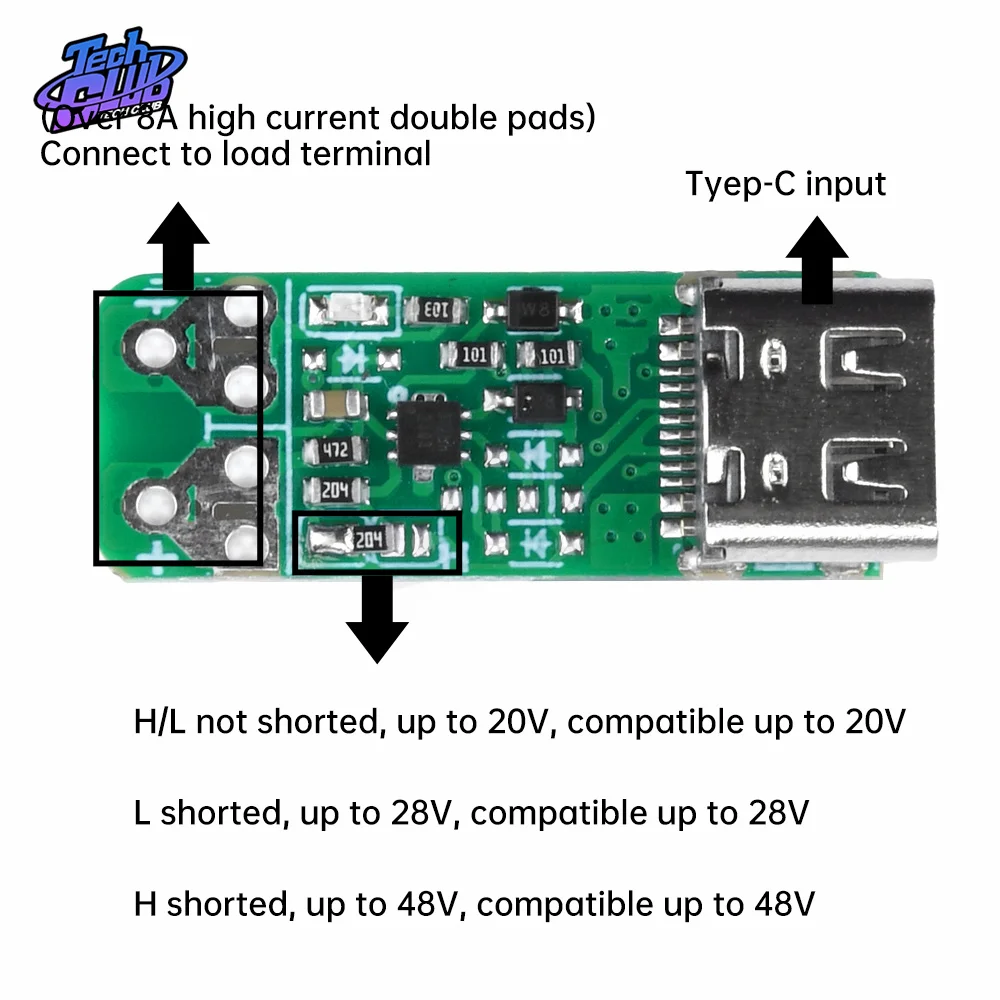

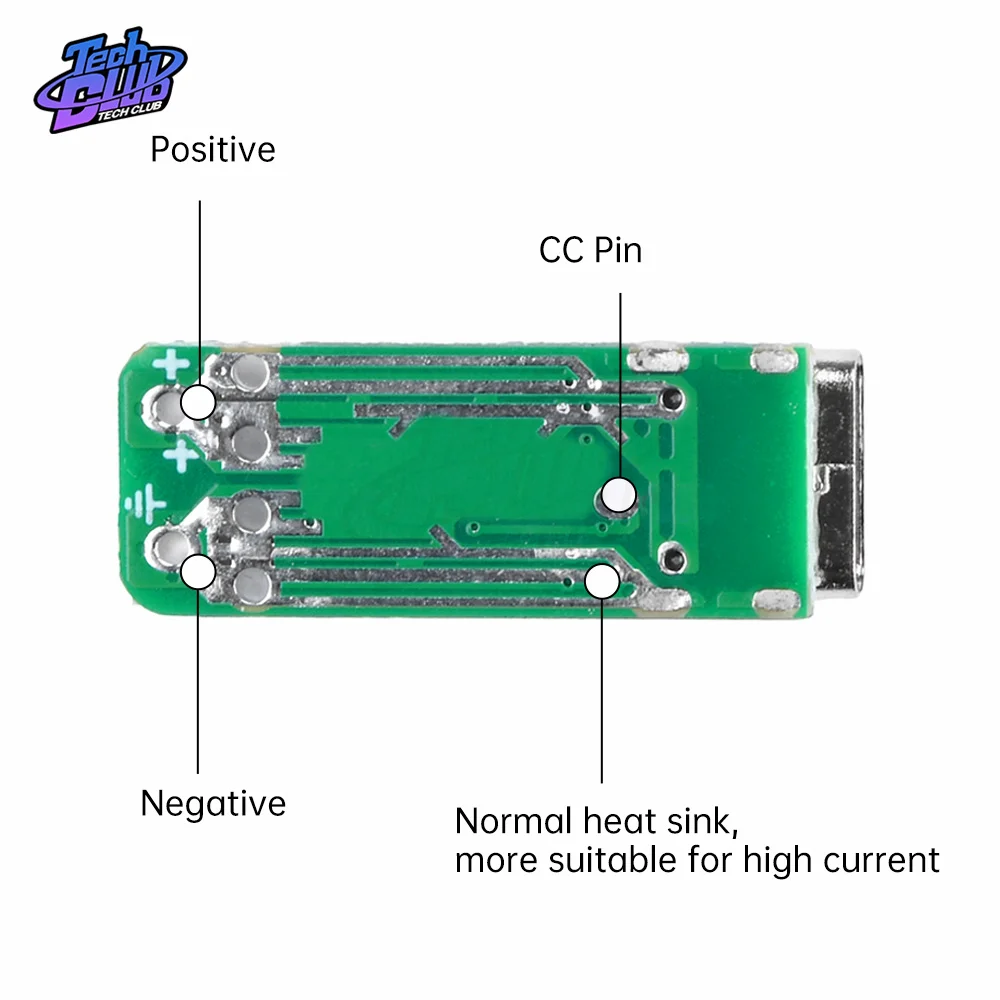

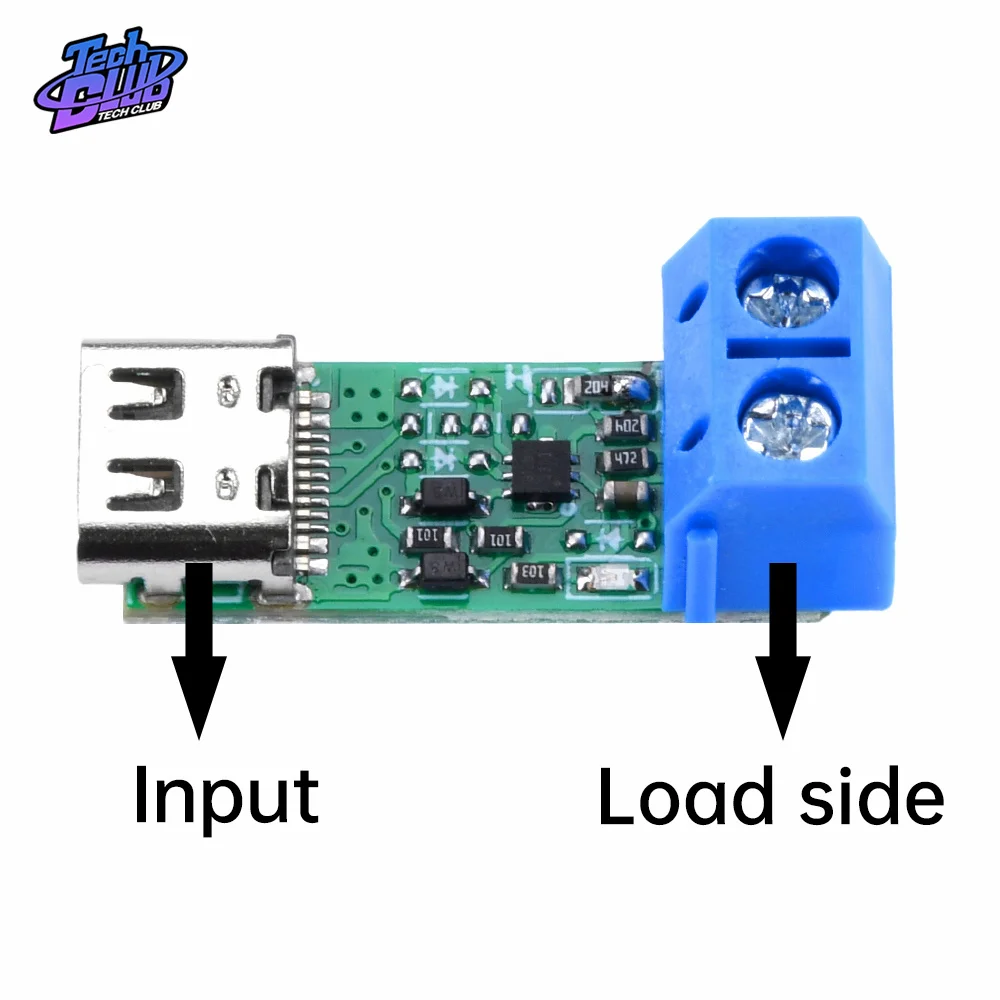

140W USB-C Schnelllade-Trigger-Board-Modul PD/QC Decoy Board USB Typ-C PD3.1 Power Delivery Boost Modul 28V/36V/48V Eigenschaften: 1.Dieses PD3.1-Täuschungsweibchensystem verwendet den gängigen Typ-C-Buchsenanschluss des Marktes als Eingangsterminal, der einfach zu verwenden ist. 2.Dieser Lockvogel verwendet einen PD3.1-Ladekopf und ein Dual-Type-C-Stecker-Kabel mit einem E-Marker-Chip, der mit dem EPR-Protokoll kompatibel ist und die 28V/36V/48V-Spannung im PD3.1-Modus lesen kann. 3.Es stehen zwei Ausführungen zur Verfügung: Das Lastende ist mit über 10 A Hochstrom-Bindungspfosten oder ohne Bindungspfosten ausgestattet. 4.Das Modell ohne Anschlussklemmen ist mit einem großen Lötpad ausgestattet, das sich zum Löten von Drähten eignet. 5.Der Wärmeableitungseffekt ist gut und das Kupfer auf der Rückseite fördert die Wärmeableitung und reduziert die Impedanz. Einleitung: Die Typ-C-Buchse ist der Eingangsanschluss.Mit dem PD3.1-Ladekopf und dem doppelten Typ-C-Stecker mit E-Marker-Chip, der mit dem EPR-Protokoll kompatibel ist, kann er die 28V/36V/48V-Spannung des PD3.1-Modus lesen. Der spezifische Spannungsmodus und das Laden hängen von den Gerätebeschränkungen ab.Derzeit sind die meisten Schnellladegeräte auf dem Markt hauptsächlich 140 W/28 V5 A.Der PCB-Schaltkreis ist für eine Überlastung von 8 A ausgelegt, und das Lastende ist ein Hochstromanschluss von über 10 A oder ohne Anschluss (ohne Anschluss müssen Sie die Drähte selbst löten), mit einem großen Lötpad für einfaches Löten.Das Auflegen von Kupfer auf die Rückseite erleichtert die Wärmeableitung und verringert die Impedanz. Produktparameter: Eingangsschnittstelle: Typ-C-Buchse Unterstütztes Protokoll: PD3.1 Spannung: 28V/36V/48V Größe: 25 * 9,9 mm Einführung in die Anweisungen zur Spannungsauswahl: Wenn das H/L-Pad leer ist, handelt es sich um einen 20V-Gang mit konstanter Spannung (falls die Eingangsstromversorgung keine 20V hat, ist die Standardauswahl 15V/12V/12V/5V innerhalb von 20V). Das L-
