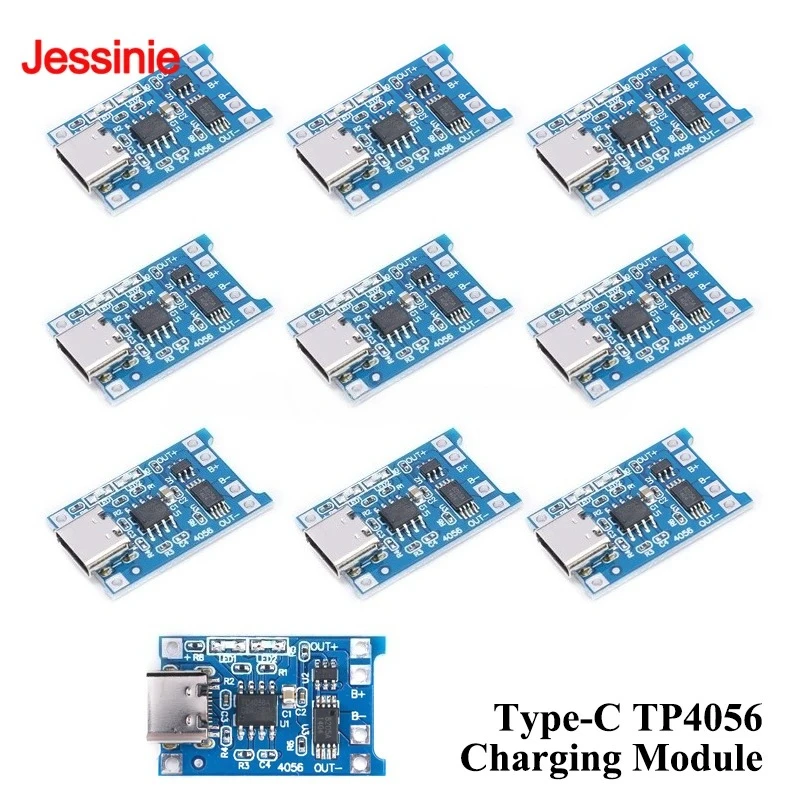

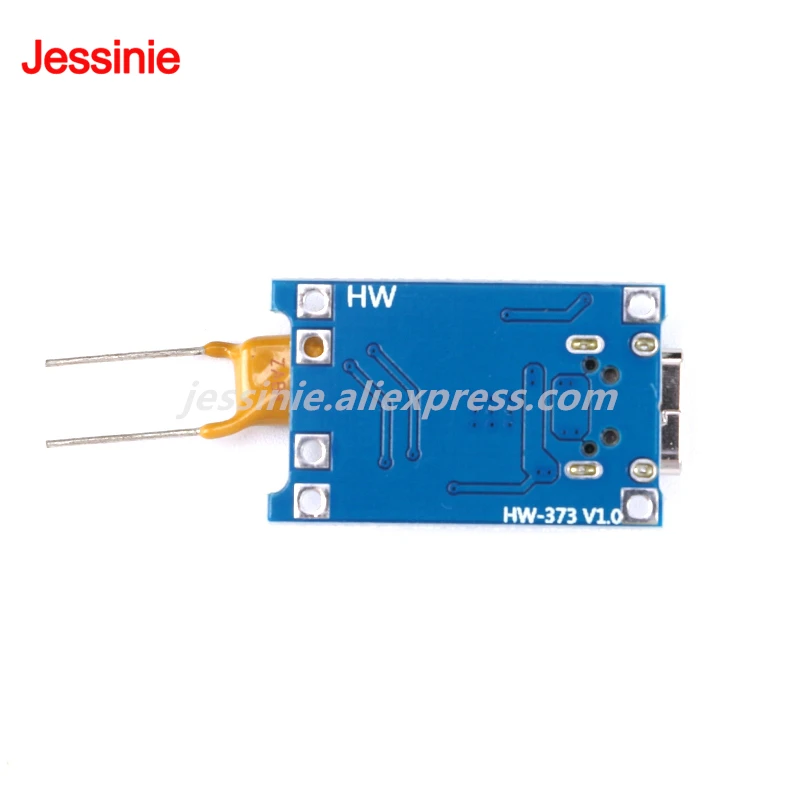

10 Stück/1 Stück 18650 TP4056 Typ-C Lithium-Batterie-Ladeboard-Modul USB-Schnittstelle Ladeschutz Doppelfunktionen 1A

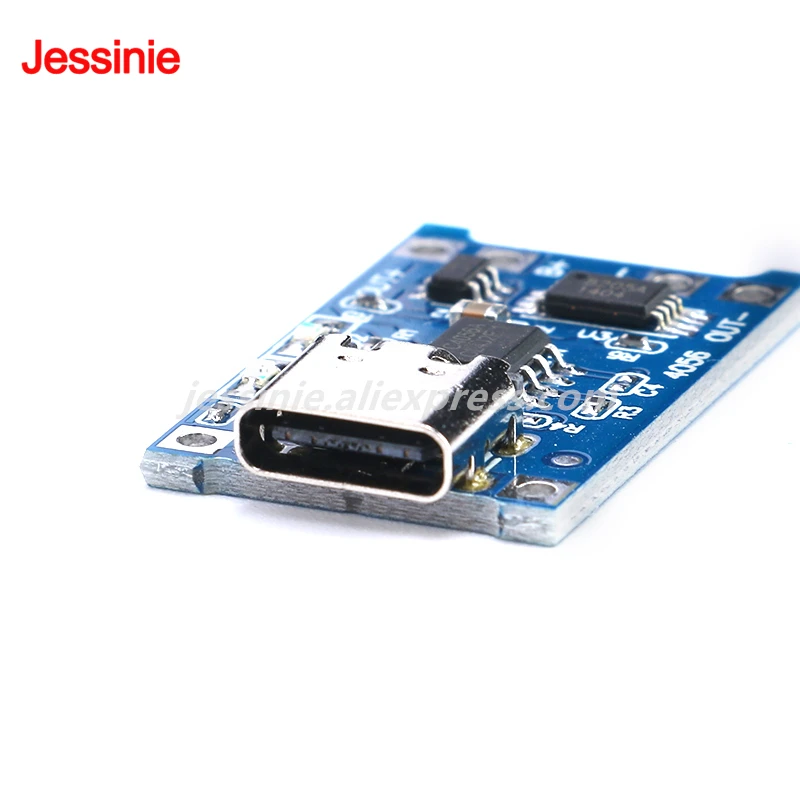

Produkteinführung: Der Ladeschutz verhindert das Überladen und Tiefentladen des Akkus und steuert den Ladestrom automatisch, um den Akku besser zu schützen.Die Typ-C-Buchse behält den Eingangsspannungsschweißpunkt für einfache DIY-Anwendungen bei. Produktdetails: Parameter: Eingangsspannung: 4,5V-5V Maximaler Ladestrom: 1000mA Ladeabschaltspannung: 4,2V ± 1% Schutzspannung bei Batterie-Tiefentladung: 2,5V/3A Plattengröße: 2,8 cm * 1,7 cm Anweisungen: Die Typ-C-Buchse und die +-Scheibe daneben sind die Stromanschlüsse.Anschluss an 5V Eingangsspannung, B+ wird mit dem Pluspol der Lithiumbatterie verbunden, und B- wird mit dem Minuspol der Lithiumbatterie verbunden.OUT+ und OUT- werden an die Last angeschlossen, z. B. an eine Boost-Platine.Schließen Sie die Batterie an B+ und B- an, stecken Sie das Handy-Ladegerät in den USB-Anschluss, das blaue Licht geht an und das rote Licht blinkt schnell, was darauf hinweist, dass Strom vorhanden ist.Nachdem der Akku angeschlossen wurde, leuchtet nur das rote Licht auf, das anhält und anzeigt, dass der Ladevorgang erfolgt.Nach dem vollständigen Aufladen leuchten das blaue Licht und das blaue Licht auf. Sie können die Last an die Anschlüsse OUT+ und OUT- anschließen.Nachdem die Last angeschlossen wurde, leuchtet das rote Licht.Wenn am Eingangsanschluss Strom vorhanden ist, wird der Strom über den Ausgangsanschluss abgegeben.Wenn keine Stromversorgung vorhanden ist, wird der Strom aus der Batterie bezogen.Wenn die Batteriespannung unter 2,5 V fällt, wird der Ausgang automatisch abgeschaltet. Vorsichtsmaßnahmen Wenn die Batterie zum ersten Mal angeschlossen wird, kann es sein, dass am OUT-Anschluss keine Spannung ausgegeben wird. Sie müssen 5V an den Stromanschluss anschließen, um die Schutzschaltung zu laden und zu aktivieren. Wenn ein Handy-Ladegerät zur Stromversorgung verwendet wird, muss es mehr als 1A ausgeben können, sonst kann es möglicherweise nicht normal laden.
