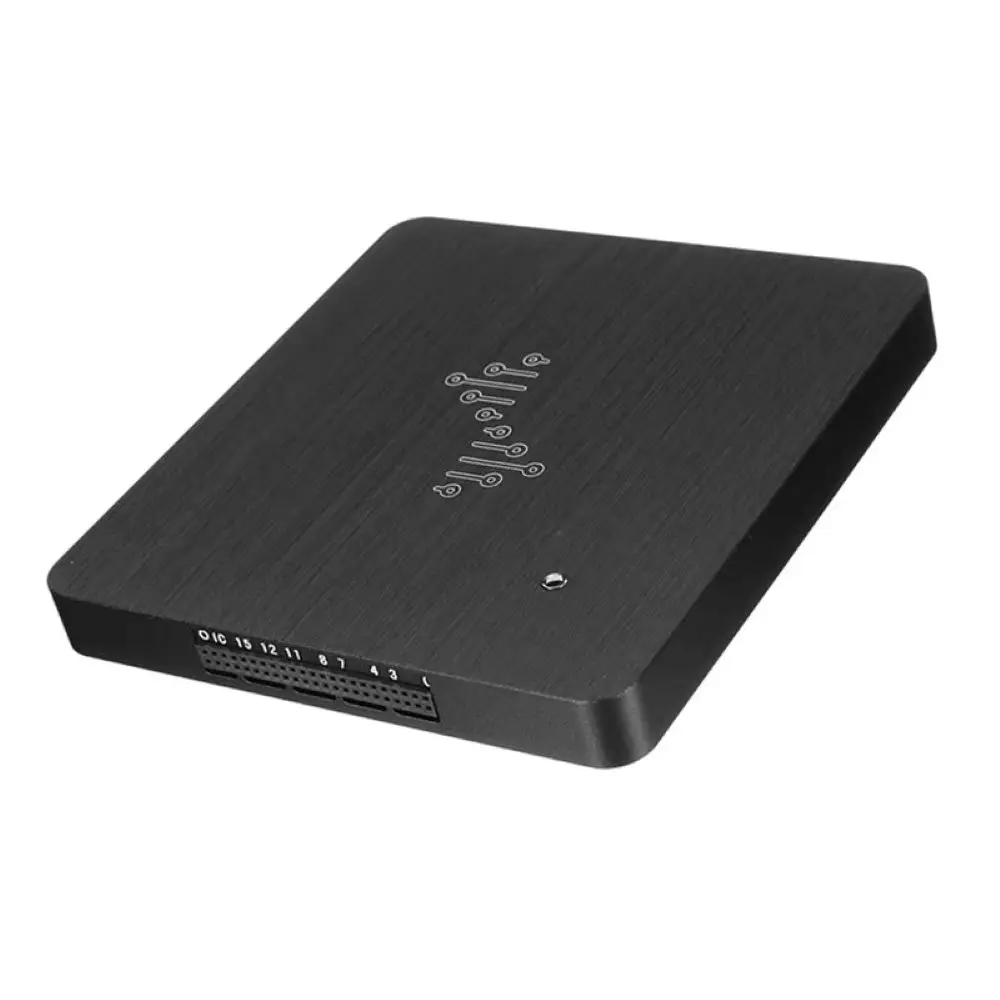

Neuer DSLogic U2Pro16 USB2.0 Logikanalysator 16CH 1GHz 500MHz Puffer 100MHz Stream 4G 16G I2C SPI Protokoll-Trigger-Debugging-Tool

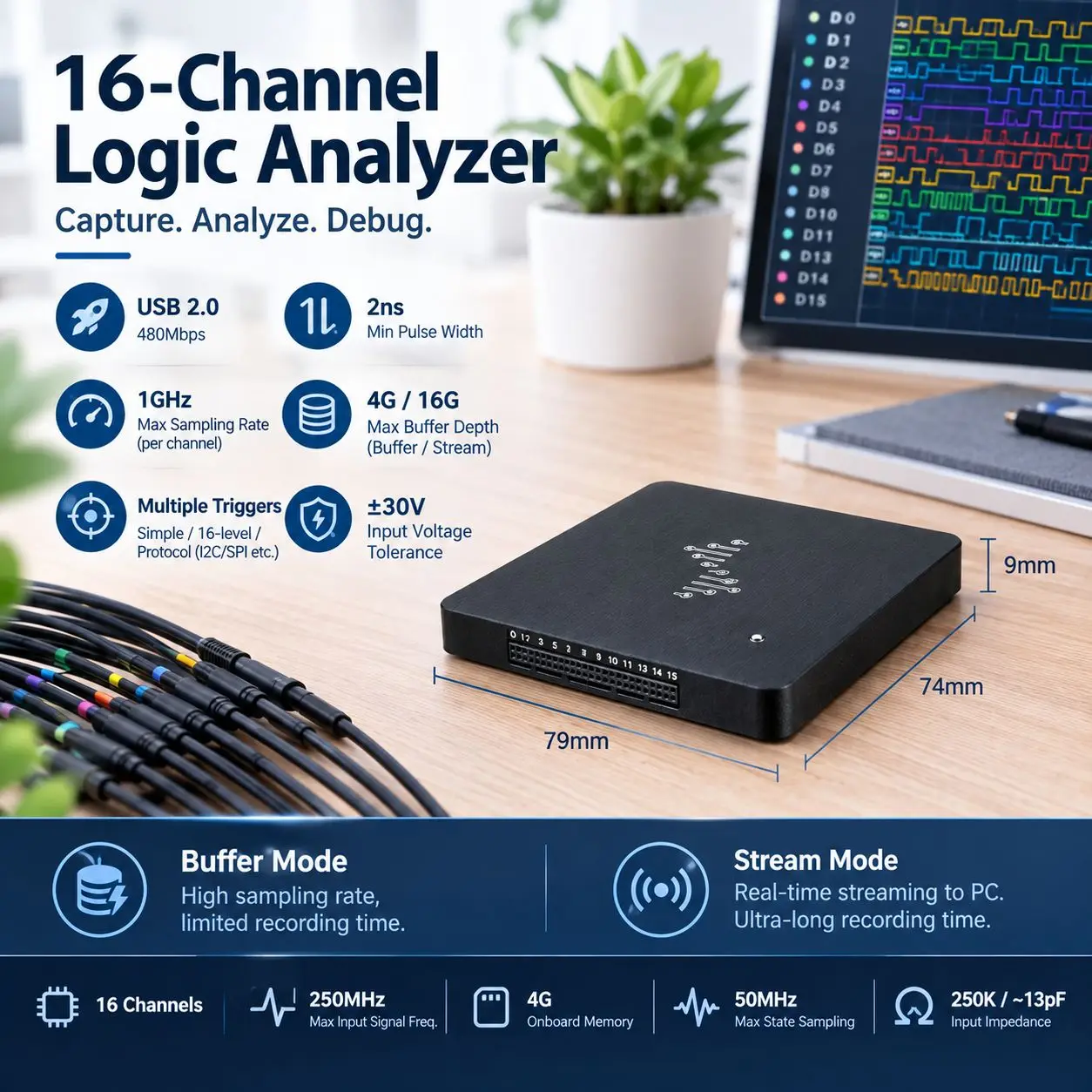

DSLogic U2Pro16 (Persönlich) USB2.0 / 1GHz / 16CH Spezifikationen: - USB-Geschwindigkeit: USB2.0 (480 Mbit/s) - Arbeitsmodi: Puffermodus / Stream-Modus - Maximale Abtastrate (pro Kanal): Puffermodus: 1 GHz (8 Kanäle), 500 MHz (16 Kanäle) Stream-Modus: 100 MHz (3 Kanäle), 50 MHz (6 Kanäle), 25 MHz (12 Kanäle), 20 MHz (16 Kanäle) - Minimale Pulsdauer: 2 ns - Maximale Eingangssignalfrequenz: 250 MHz - Maximale Puffer-Tiefe (Puffermodus): 4G - Maximale Puffer-Tiefe (Stream-Modus): 16G - Maximale Aufnahmedauer: Stream: 160s@100MHz / 4h@1MHz / 19 Tage@10KHz - Onboard-Speicher: 4 Gbit - Auslösetyp: Einfacher Auslöser / 16-stufiger Hardware-Auslöser / Protokoll-Auslöser (I2C/SPI usw.) - Schwellenspannung: 0-5V einstellbar (0,1V Schritt) - Eingangsspannungstoleranz: ±30V - Eingangsimpedanz: 250K / ~13pF - Max. Zustandsabtastung: 50 MHz - Schnittstelle: Hochfrequenz-Abgeschirmtes Kabel mit individueller Erdung Modusbeschreibung: Puffermodus: Die Daten werden zunächst im integrierten Cache gespeichert und anschließend an den PC übertragen.Höhere Abtastrate, begrenzte Aufnahmedauer. Streaming-Modus: Echtzeit-Streaming auf den PC. Extrem lange Aufnahmedauer, die maximale Abtastrate sinkt bei einer größeren Anzahl aktiver Kanäle.
