XIAO E-Paper-Anzeigetafel EE04, Angetrieben durch XIAO ESP32-S3 Plus, Unterstützt 50-Pin- und 24-Pin-E-Paper-Displays, für Energiesparende E-Paper-Projekte

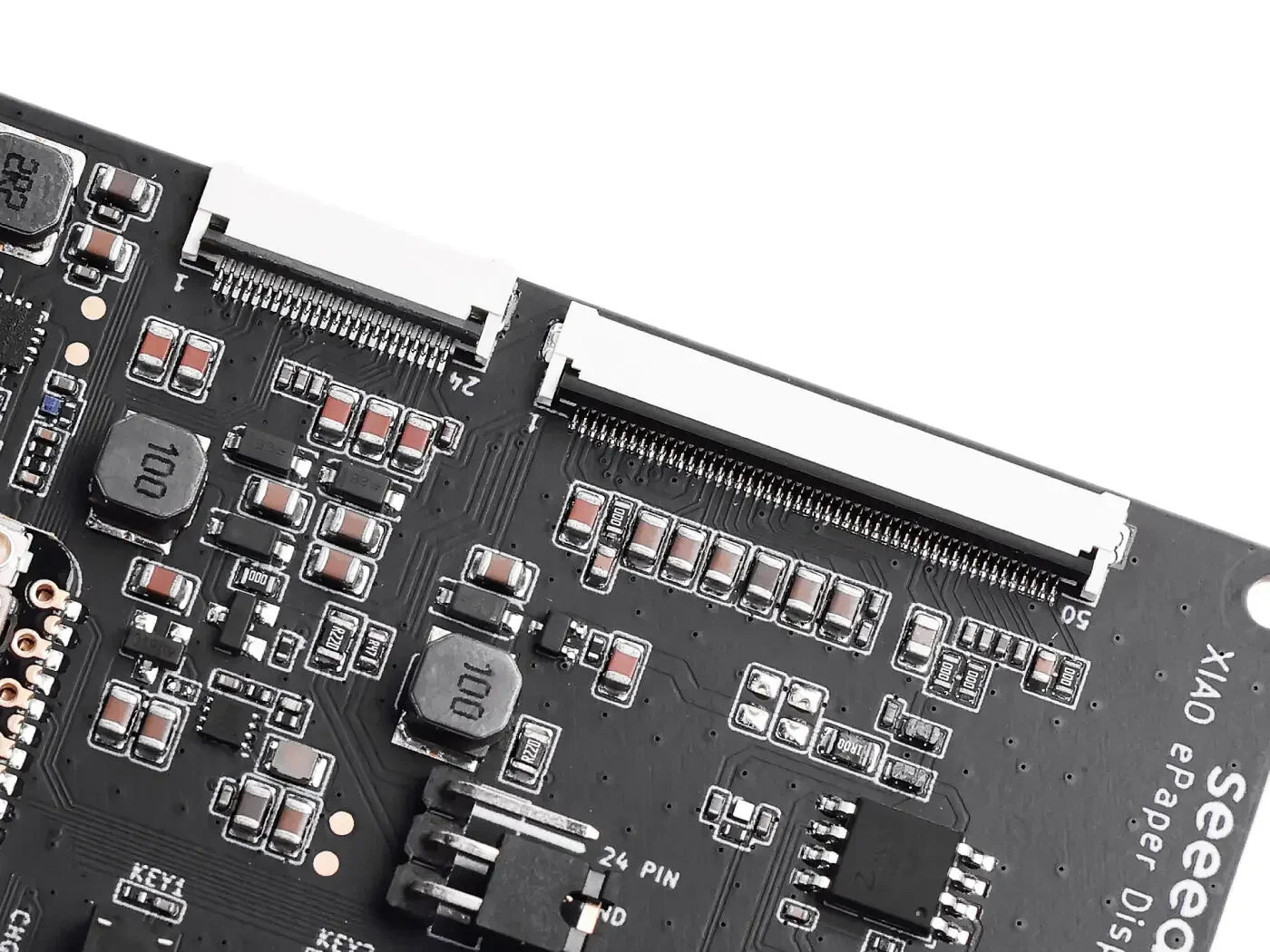

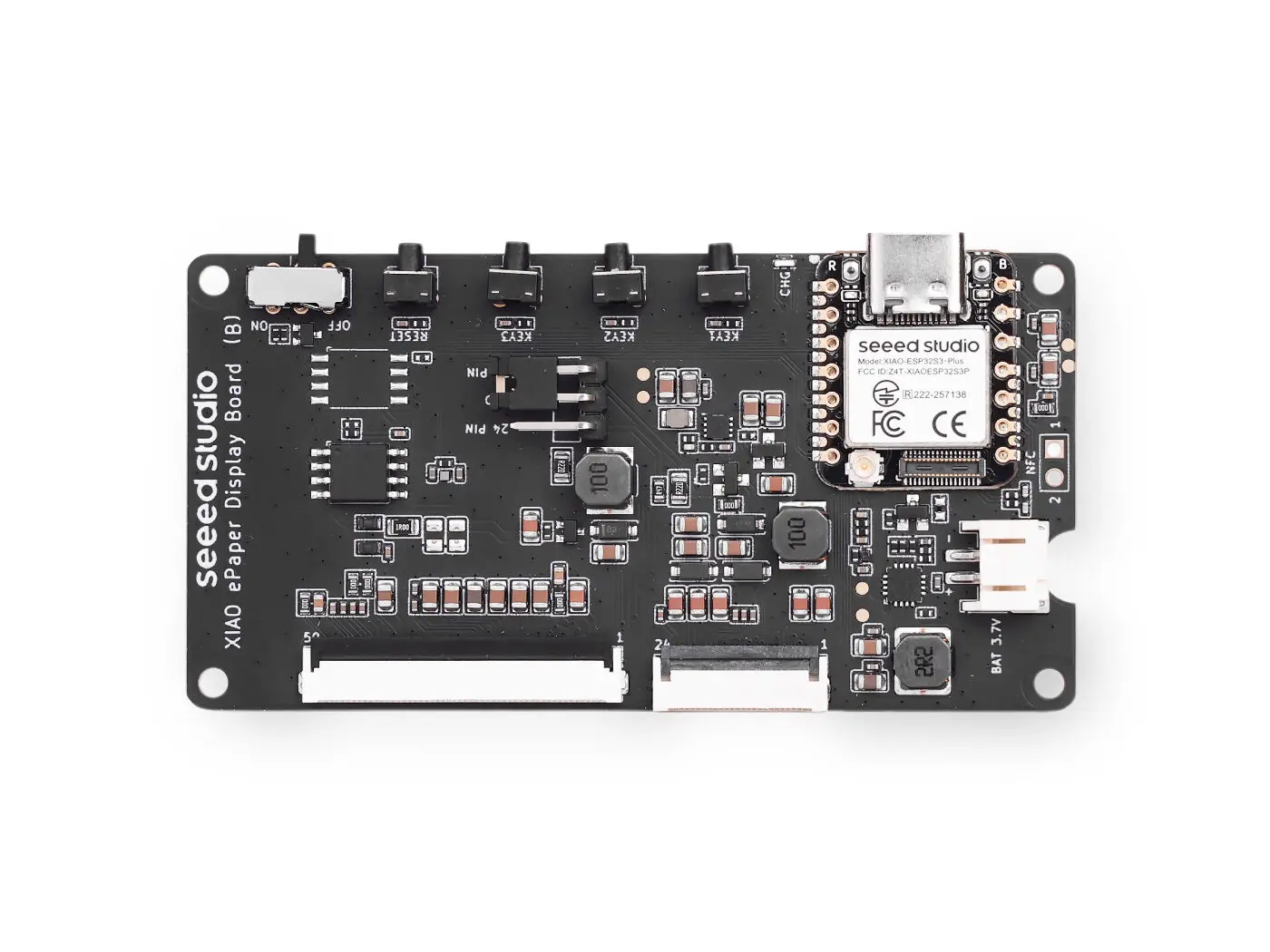

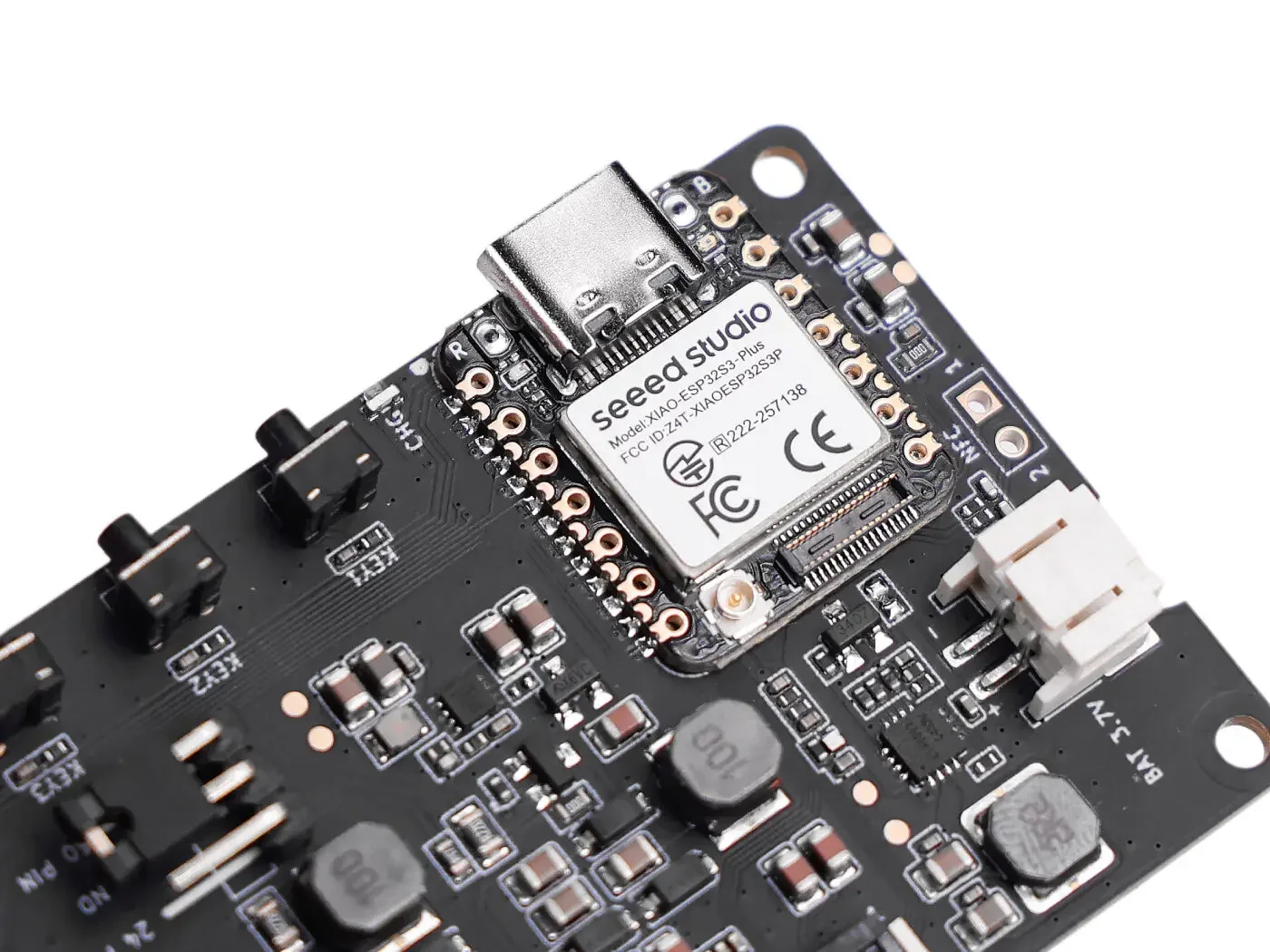

Angetrieben vom XIAO ESP32-S3 Plus, unterstützt die Displayplatine EE04 sowohl 24-Pin- als auch 50-Pin-ePaper-Displays. Sie verfügt über einen JST 2,0 mm Batterieanschluss mit Netzschalter, einen integrierten Lade-IC und ist mit einem Reset- und drei Benutzertasten ausgestattet. Gut geeignet für stromsparende ePaper-Projekte wie Digital Signage, elektronische Etiketten und tragbare Informationsboards. Merkmal Angetrieben von XIAO ESP32-S3 Plus:Funktioniert sofort, wenn es an ein kompatibles ePaper-Display angeschlossen wird. Vielseitige Display-Unterstützung: Kompatibel mit einer Vielzahl von ePaper-Bildschirmen, unterstützt sowohl 24-Pin- als auch 50-Pin-Schnittstellen mit einfachem Wechsel über Jumper-Kappen. BAT-Anschluss mit Schalter: Ermöglicht einen einfachen Batterieanschluss und integriert einen Schalter, was ein effizientes Energiemanagement und Energieeinsparungen ermöglicht. Benutzerfreundliche Tasten: Enthält 1 Reset-Taste und 3 benutzerprogrammierbare Tasten, die Flexibilität für Projektbeschleunigung und anpassbare Funktionen bieten. Produkt ePaper Anzeigetafel EE04 Prozessor XIAO ESP32-S3 Plus Kompatible ePaper-Displays 24-poliges ePaper 50-Pin-E-Paper ePaper-Anschluss FPC 24 Pin, 0,5 mm FCP 50-polig, 0,5 mm Batterieanschluss JST 2.0mm Schalter Batterie Ein/Aus Knopf 1x Reset-Taste 3x Benutzertaste Spezifikation Parameter Beschreibung Prozessor XIAO ESP32-S3 Plus ePaper-Anschluss FPC 24-polig 0,5 mm FPC 50 Stift 0,5 mm Batterieanschluss JST 2.0mm Schalter Batterie Ein/Aus Stromversorgung - 3,7V Li-Akku - USB Type-C Knopf -1x Reset-Taste -3x Benutzertaste Hardware-Übersicht NFC Antenne Pins sind für dieses Board nicht anwendbar. Teileliste
