Fünf-Wege-Navigationstastenmodul 5D Joystick Mikrocontroller unabhängiger Tastaturschalter

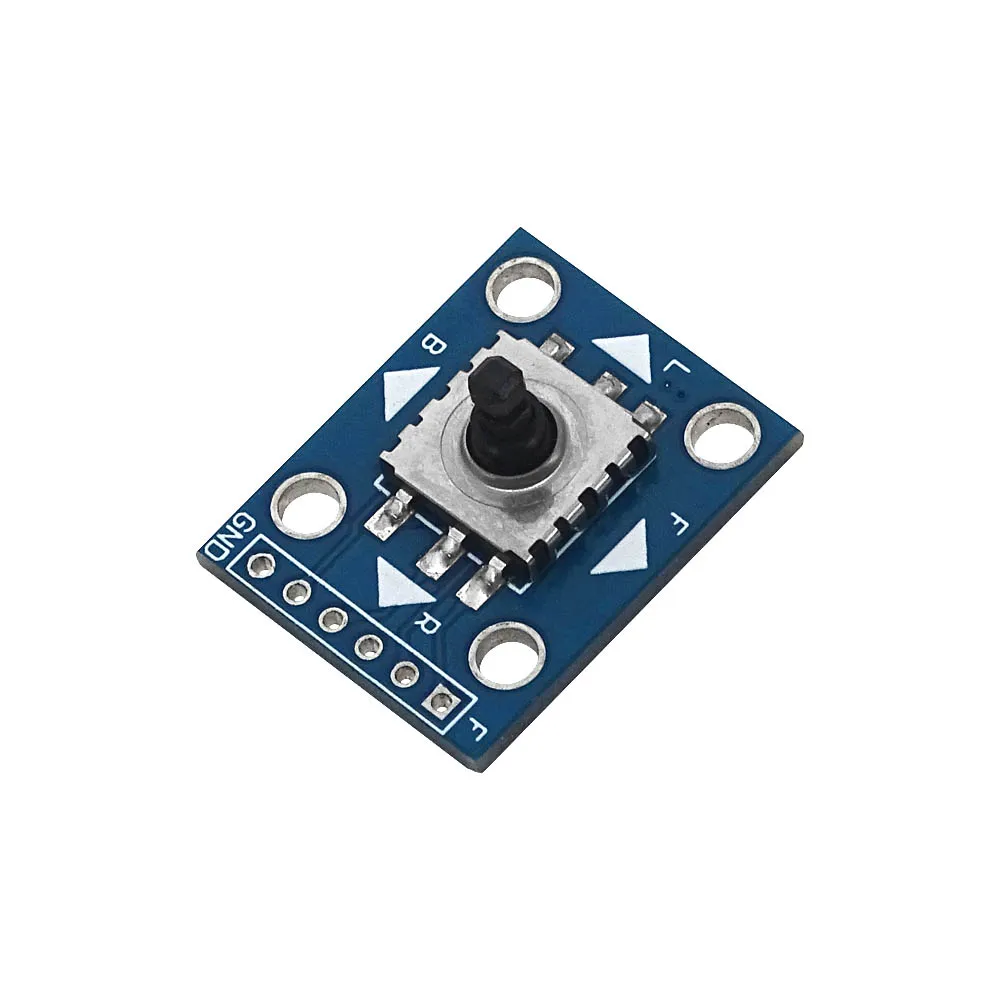

Anleitung zur Verwendung des Fünf-Wege-Tastenschalters 1.Schweißen Sie die Pins und verbinden Sie den GND-Anschluss mit dem GND des Mikrocontrollers oder anderen Modulen über ein DuPont-Kabel. 2.Verbinden Sie die Pins in fünf Richtungen mit den entsprechenden E/A-Port-Pins des Mikrocontrollers. 3.Wenn die Taste gedrückt wird, wird der entsprechende IO-Port mit GND kurzgeschlossen, um den Pegelstatus des IO-Ports auf 0 einzustellen.Daher ist der Mikrocontroller auf einen bidirektionalen IO-Port-Modus eingestellt.Wenn die Taste gedrückt wird, beträgt der Pegelstatus 0 und wenn er nicht gedrückt wird, beträgt der Pegelstatus 1. 1.Fünf-Wege-Patch-Taste: Kann nach oben, unten, links, rechts und in der Mitte bewegt werden 2.Anschluss F: Mit GND verbinden, wenn die Taste nach oben bewegt wird 3.Anschluss B: Mit GND verbinden, wenn die Taste nach unten gedrückt wird 4.Port L: Verbinden Sie sich mit GND, wenn Sie die Taste nach links drücken 5.R-Anschluss: Verbinden Sie sich mit GND, wenn Sie die Taste nach rechts drücken 6.M-Port: Mit GND verbinden, wenn die Taste aus der Mitte gedrückt wird 7.GND-Port Produktgröße 24 * 20 mm
